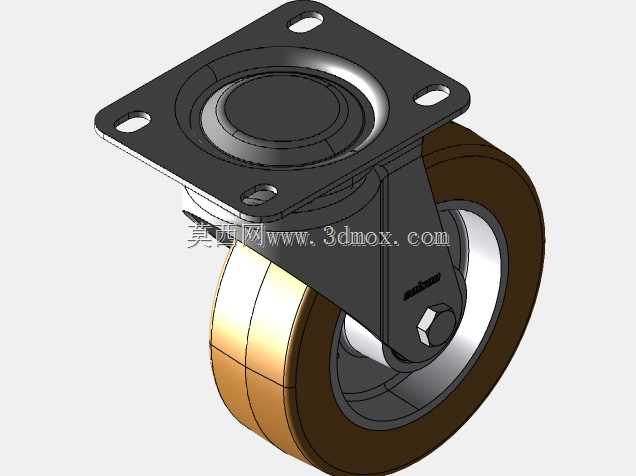

125mm铝芯聚氨酯重载万向脚轮结构

　　这款重载万向脚轮的设计，核心面向工业场景中频繁移位、承载要求较高的设备移位需求，常见于重型工装推车、工业设备移动底座、仓储周转重载台车、生产线旁移动工位器具的走行部位，适配需要频繁转向、短距离移位且对轮面磨损有较高要求的使用场景。轮体直径设定为125mm，这个尺寸在工业脚轮选型中属于兼顾通过性与安装高度的常用规格，既可以越过车间地面常见的5mm以内接缝、小型凸起，又不会让设备整体安装高度过高，避免设备重心抬升带来的侧翻风险。轮体采用铝轮毂搭配聚氨酯胎面的结构，铝轮毂的刚性足够支撑250kg的单轮额定载荷，不会像塑料轮毂那样在长期重载下出现蠕变开裂，聚氨酯胎面的硬度控制在93-95邵氏A区间，这个硬度区间的轮面既具备足够的耐磨性，

　　在环氧地坪、水泥地面上滚动时不会像硬尼龙轮那样产生过大噪音，也不会像软橡胶轮那样滚动阻力过大、推移动作费力，同时不会对车间环氧地坪造成压痕损伤，适配多数工业生产车间的地面条件。转向结构采用双滚珠轴承叉，搭配带精密滚珠轴承的顶板安装结构，顶板采用方形四孔安装法兰，四个安装孔对称分布，安装时可以通过螺栓直接固定在设备底座的安装面上，安装边界清晰，不需要额外加工复杂的适配结构，转向时滚珠轴承的配合可以让重载状态下的转向动作依然顺畅，不会出现转向卡滞、偏摆的问题，即使设备满载状态下，单人也可以完成转向推移的操作。轮体自身的轴承结构也做了适配，滚道的密封设计可以阻挡车间常见的粉尘、碎屑进入轴承内部，延长日常使用的维护周期，

　　支架部分采用加厚金属冲压成型，支架的弯折角度做了应力释放处理，在承受冲击载荷时不会出现支架变形、轮体偏斜的问题。设计过程中重点平衡了承载能力、滚动阻力、转向灵活性三个核心选型指标，没有一味追求过高的载荷冗余而增大整体结构尺寸，也没有为了压缩成本降低轴承与轮毂的材质标准，适配多数工业场景下中等重载设备的移动需求，在三维建模过程中，轮面的弧度、安装孔的位置公差、轴承配合的间隙都做了精准还原，可直接用于设备选型阶段的装配干涉校验、底座安装位的结构匹配设计。
