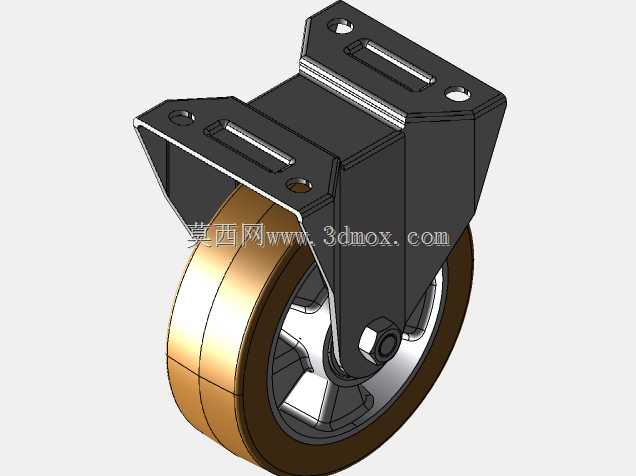

160mm重载铝芯聚氨酯固定脚轮结构

　　这款固定脚轮的设计核心面向高负载工业场景的定向移动需求，轮径设定为160mm，匹配单轮600kg的额定负载能力，适配多数重型工装周转车、固定式设备支撑工位、仓储重型货架移动单元、生产线旁重型料架的移动需求，在车间环氧地坪、硬化水泥地面、工业聚氨酯地坪等常见工业地面场景下都能保持稳定的滚动表现，不会因为地面细微凹凸出现卡滞问题。轮体采用铝轮毂搭配聚氨酯胎面的复合结构，铝制轮毂的刚性足够支撑高负载下的轮体形变控制，避免大负载下轮芯变形导致的转动卡滞，聚氨酯胎面硬度控制在93-95邵氏A区间，既保留了聚氨酯材料静音、防滑、不刮伤工业地坪的优势，又兼顾了高负载下的耐磨性能，相比普通橡胶轮，这款胎面的抗撕裂性能更强，在频繁启停、

　　短距离重载移位的工况下使用寿命更长。轮组内部配置双滚珠轴承结构，轴承与轮轴的配合公差经过优化，在额定负载下滚动阻力控制在较低水平，人工推移重载设备时不需要施加过大的推力，同时双轴承的布局可以抵消侧向力带来的轴承偏磨问题，即使在地面不平整带来的侧向受力场景下，也能保持轴承的长期稳定运转，不会出现过早松旷的问题。顶部安装支架采用加厚钢板冲压焊接成型，安装面设置了四个长条形安装孔，长孔的设计可以适配一定范围内的安装孔位偏差，降低安装底座的加工精度要求，支架的折弯结构经过加强筋设计优化，在承受冲击负载时不会出现支架变形、开焊的问题，固定转向的结构设计决定了这款脚轮只适合直线移动场景，通常在设备或周转车的布局中搭配同规格万向脚轮使用，

　　固定脚轮布置在移动单元的后端，负责行进方向的稳定，避免重载移动时出现方向跑偏的问题。建模过程中还原了支架的焊接结构细节、轮体与轴承的配合间隙、安装孔的实际尺寸边界，结构设计从业者可以直接参考该模型的安装尺寸完成设备底部脚轮安装位的结构设计，不需要反复核对实物样品的安装边界，选型人员也可以通过模型直观了解脚轮的整体结构与尺寸匹配性，提前规避安装空间不足、负载能力不匹配的选型问题。
