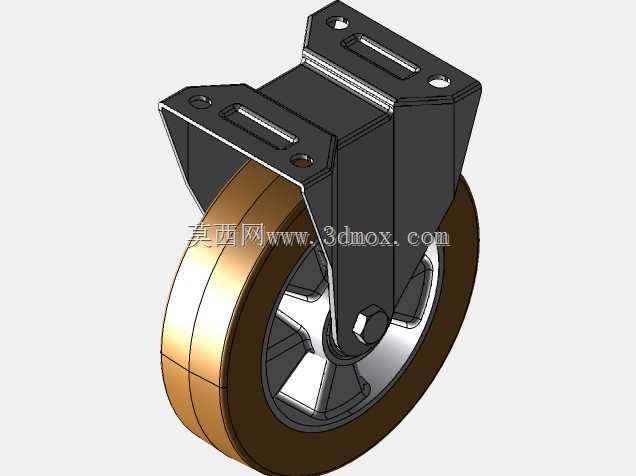

重型铝芯聚氨酯固定定向脚轮结构

　　这款定向脚轮的设计初衷，是为高负载工况下的设备移位提供稳定可靠的行走支撑，常见于重型仓储货架、工业自动化生产线旁的料架转运、大型机床辅助工作台移位、物流周转重载台车等场景，适配需要直线行走稳定性、不要求转向功能的设备安装位，避免设备移位过程中出现不必要的方向偏移。从结构设计来看，轮体采用铝轮毂搭配聚氨酯胎面的组合，铝制轮毂的刚性足够支撑大负载下的轮体不变形，相比全塑料轮毂抗冲击性更强，相比全钢轮毂能有效降低整体自重；聚氨酯胎面硬度控制在93-95邵氏A，这个硬度区间的胎面既具备足够的耐磨性能，在车间环氧地坪、水泥地面行走时不会过度划伤地面，同时滚动阻力较小，推行时更省力，也能吸收一部分地面不平整带来的小幅震动，

　　减少设备运行时的颠簸传导。轮体内部配置两个滚珠轴承，轴承的选型匹配轮轴的配合公差，保证轮体转动时的同轴度，避免长时间高负载运行后出现轮体摆动、卡滞的问题，双轴承的布局也能分散径向载荷，提升单轮的负载能力，这款脚轮单轮额定负载可达650kg，四个同规格脚轮搭配使用时，整体设备承载冗余量足够覆盖多数重型工业设备的移位需求。安装结构采用固定顶板设计，顶板上预留的安装孔位为长圆孔设计，这种孔位设计可以适配一定范围内的安装孔距偏差，降低设备底座安装位的加工精度要求，现场安装时容错率更高；支架部分采用加厚钢板冲压成型后做表面发黑处理，支架的折弯结构做了加强筋设计，在承受侧向冲击力时不容易出现支架变形、开焊的问题，

　　轮轴与支架的连接采用螺栓锁紧结构，方便后期维护时拆卸更换轮体，不需要整体报废支架。尺寸边界上，轮体直径为200mm，这个直径的脚轮在越过车间地面常见的接缝、小颗粒杂物、小幅地面落差时通过性更好，不会像小直径脚轮那样容易被杂物卡滞停转；整体安装高度匹配多数工业设备的底部安装空间预留，不会出现安装后设备整体高度过高、重心不稳的问题。设计过程中也充分考虑了重载使用的可靠性，支架与顶板的焊接位置做了满焊处理，避免虚焊导致的负载下支架脱落，轮体的聚氨酯胎面与铝轮毂之间采用胶粘+机械咬合的复合连接方式，大负载推行时不会出现胎面与轮毂脱层、相对滑动的问题，适合长时间高频率的重型工况使用。
