机床用大钳工装夹持定位结构

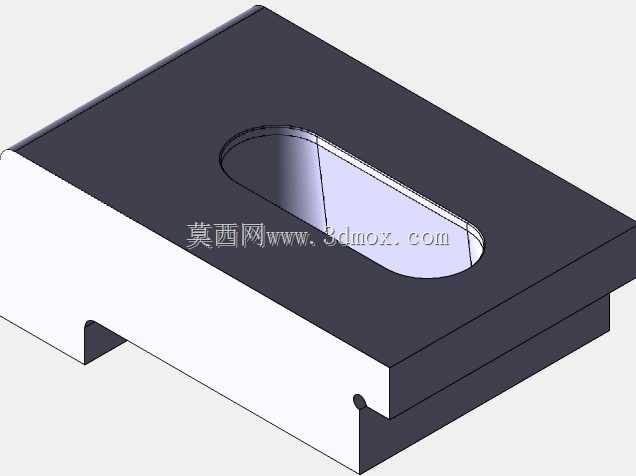

　　这款夹持定位结构主要应用于普通铣床、数控铣床的工件装夹工位，也可适配小型CNC加工中心的工装台辅助定位场景，在批量零件铣削、平面磨削工序中承担工件侧向压紧与位置限定的作用，替代传统台虎钳的部分装夹功能，尤其适合窄长型工件、带台阶面异形工件的快速装夹，能有效减少工装调整时间，提升小批量多品种零件的加工换型效率。从结构设计来看，主体采用一体式块状基体，上表面开设长圆形腰型通槽，槽体边缘做了圆角过渡处理，避免应力集中导致的槽口开裂，腰型槽的设计初衷是为安装固定螺栓提供行程调节空间，可根据工件的实际装夹位置灵活调整夹持块的固定点位，适配不同宽度尺寸的工件装夹需求，无需额外加工安装孔位。基体下部一侧开设缺口让位结构，

　　该结构主要是为了避让机床工作台面的T型槽凸起边缘，保证夹持块安装时能完全贴合工作台面，避免装夹时出现悬空翘曲，保障装夹刚性。基体侧面设置的小型定位销孔，可配合圆柱销实现相邻夹持块的拼接定位，当需要装夹长度较大的工件时，可将多个同规格夹持块通过定位销拼接成更长的夹持基准面，满足大尺寸工件的装夹平面度要求。从安装边界来看，该夹持块的底面为全平面加工，平面度公差控制在0.02mm以内，保证与机床工作台面的贴合度，腰型槽的宽度适配机床常用的M12、M16T型螺栓，可直接与标准T型槽螺母配合锁紧，无需定制特殊紧固件。基体的高度尺寸经过优化，既保证足够的夹持高度避免工件加工时出现翘头，又不会因为过高导致刀具加工时与夹持块发生碰撞，

　　腰型槽的长度方向与基体长度方向一致，调节行程覆盖常规小型工件的装夹宽度范围，在实际使用中，可配合压板、垫块等通用工装配件使用，实现工件的多自由度限位，装夹时锁紧螺栓的作用力通过基体均匀传递到工件接触面，不会出现局部压痕，适合装夹表面精度要求较高的有色金属零件、精加工后的半成品零件。设计阶段充分考虑了加工工艺性，基体所有外棱角均做了C1倒角处理，既避免操作人员安装时被锐边划伤，也能减少热处理过程中的应力集中开裂风险，整体结构无复杂曲面，采用常规铣削、磨削工艺即可完成加工，制造成本较低，适合作为车间通用工装配件批量制备，日常维护仅需定期检查腰型槽内的切屑堆积情况，清理后即可正常使用，长期使用磨损后可直接通过平面磨削修复底面精度，重复利用率高。
