EBL208集成式电源分配控制单元

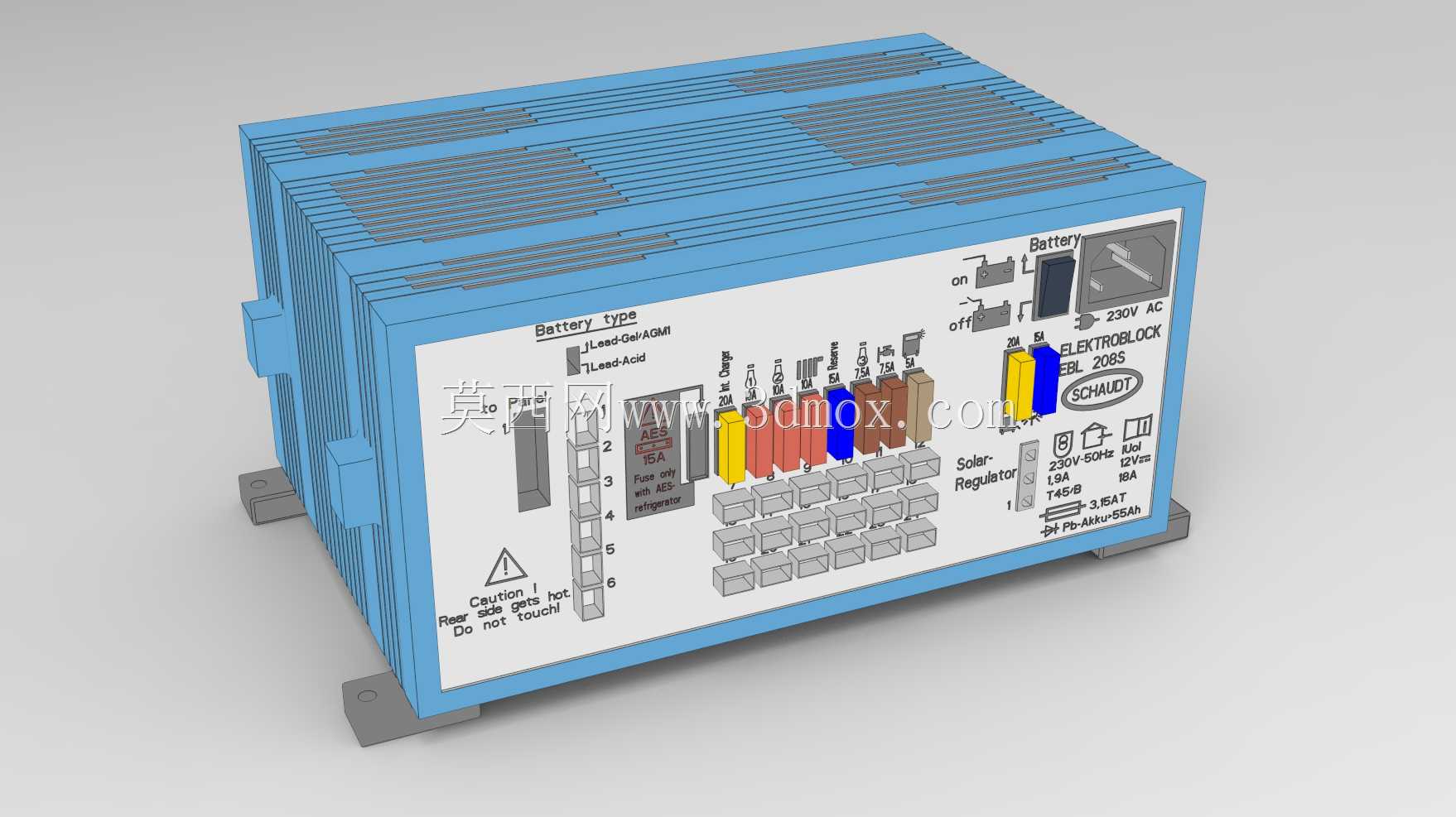

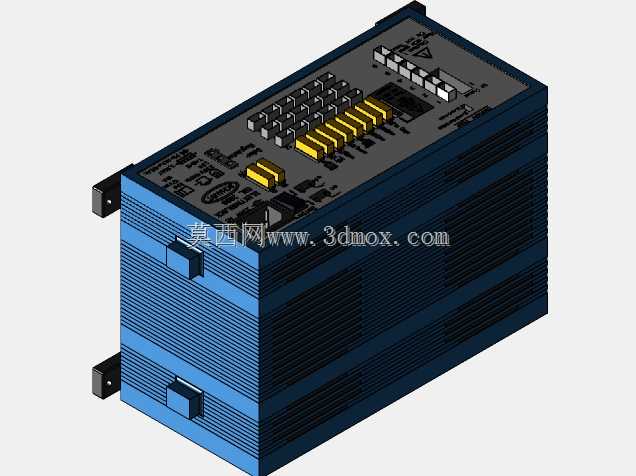

　　这款集成式电源分配控制单元，主要面向离网光伏供电系统、小型通讯基站后备供电、旅居车载配电这类需要多回路电源管控的场景，核心作用是完成不同输入电源的路径切换、负载回路分路保护、状态可视化指示，替代传统零散接线的空开、熔断器、接线端子排组合，减少现场布线的错接风险。从结构设计来看，整体采用带安装支脚的长方体壳体，壳体侧面排布整列式散热鳍片，无需额外加装散热风扇即可满足内部功率器件的自然散热需求，底部的四个带安装孔的固定支脚，预留了适配标准电气安装梁的孔位，安装时不需要额外制作转接支架，可直接固定在舱体内部的安装基面，安装边界预留了接线操作的手部操作空间，侧面与相邻设备的安全间隙可控制在20mm以内，适配紧凑舱内的安装布局。

　　前面板的布局完全按照现场接线的操作逻辑排布，最左侧设置主电源输入的接线区域，对应不同电压等级的输入端子旁直接印刷了回路标识，区分电池输入、光伏输入、交流市电输入的接线位，避免施工时接错线序；中间区域按回路排布分路保护元件，不同颜色的保护件对应不同额定电流的负载回路，运维人员可直接通过颜色快速识别回路规格，下方的端子排采用直插式接线结构，单回路接线不需要额外压接冷压端子，可直接将剥好的导线插入端子锁紧，大幅缩短现场接线的工时。面板右上角集成了状态指示区域，设置电源通断的拨杆开关、输入输出状态的指示灯，还有对应不同电源模式的切换标识，操作人员不需要打开设备外壳，即可在面板上完成电源模式切换、运行状态查看的操作。

　　壳体的防护等级适配室内或封闭舱内的安装场景，所有接线端子都设置在面板正面，检修时不需要拆卸设备主体，仅需打开面板的防护盖板即可完成接线调整、保护元件更换的操作，内部的电路板与功率器件采用模块化安装结构，单个功能模块出现故障时可直接插拔更换，不需要整体拆解设备。在三维建模过程中，完整还原了壳体的散热鳍片结构、面板的丝印标识位置、端子的插拔行程、安装支脚的孔位公差，所有可操作部件的活动范围都做了干涉校验，确保开关拨杆、保护件插拔的动作不会与周边结构产生碰撞，模型的装配层级完全按照实际生产的装配顺序搭建，可直接用于设备安装布局的干涉检查、施工接线的模拟培训场景。
