立式砂滤池过滤罐体三维结构设计

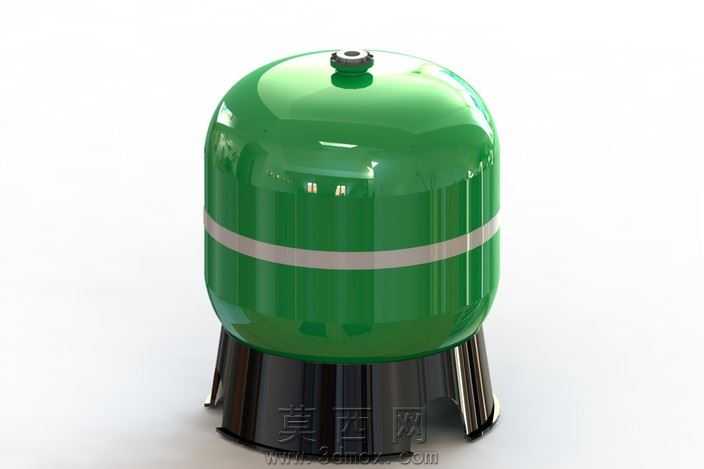

本模型为立式砂滤池过滤罐体，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循水处理过滤罐体的通用设计规范，对各部件的尺寸比例、装配关系进行了精准还原。模型整体分为罐体主体、顶部接口、底部支撑三个核心模块，罐体主体采用上下椭圆封头搭配圆柱形筒身的经典承压结构，建模时通过曲面放样、实体加厚等操作完成罐体外形构建，筒身中部设置环形加强箍结构，通过拉伸凸台与圆角过渡处理，既还原了实际产品的加强结构，也保证了模型曲面的顺滑度。顶部接口采用标准外螺纹连接结构，建模时对螺纹牙型、接口台阶尺寸进行了精细化绘制，可直接用于后续装配对接模拟。底部支撑采用多支脚一体式裙座结构，支脚做了向外倾斜的受力优化设计，通过阵列特征快速完成多支脚的均匀排布，同时对支脚与罐体连接位置做了圆弧过渡处理，还原实际焊接工艺的结构特征。材质渲染阶段，罐体主体采用亮面绿色玻璃钢材质，调整材质的反射率、粗糙度参数，还原玻璃钢表面光滑且带有轻微环境反射的质感；中部加强箍采用银灰色金属哑光材质，与绿色罐体形成清晰的视觉区分；顶部接口采用深灰色金属材质，突出接口部件的金属属性；底部支撑采用黑色哑光工程塑料材质，调整材质的漫反射参数，还原支撑部件的厚重质感。设计思路上，本模型优先保证结构的工程实用性，所有部件的尺寸均参考行业通用砂滤罐规格设定，可直接用于水处理设备的方案展示、装配模拟、教学演示等场景，建模过程中保留了各部件的参数化特征，方便后续根据实际需求调整罐体容积、接口尺寸、支撑高度等参数，模型整体无多余碎面、非流形几何等问题，可直接导入各类三维软件进行二次编辑或工程出图使用。
