Solidcam多特征型腔铣削加工编程实例

项目分类:机床加工 发布时间:2022-06-28 ID:671591
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例
  • Solidcam多特征型腔铣削加工编程实例

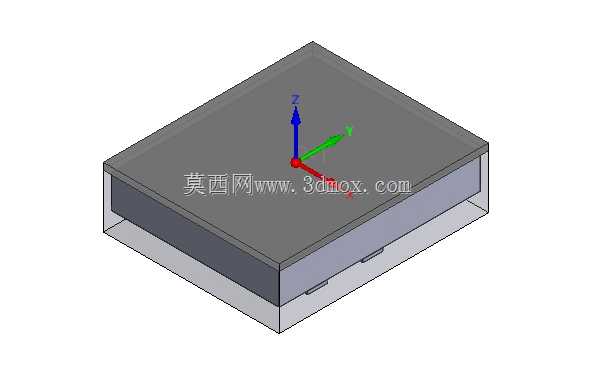

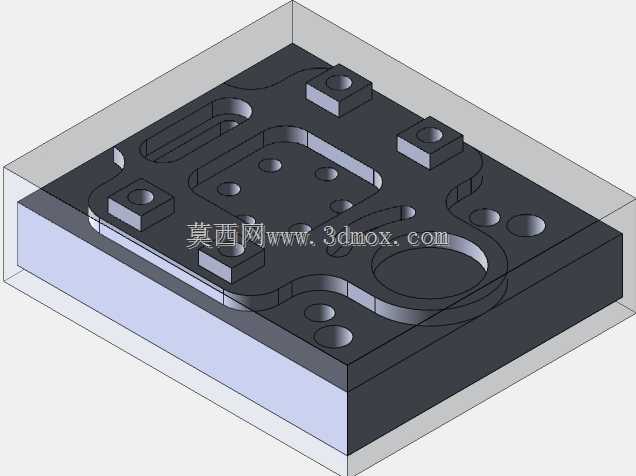

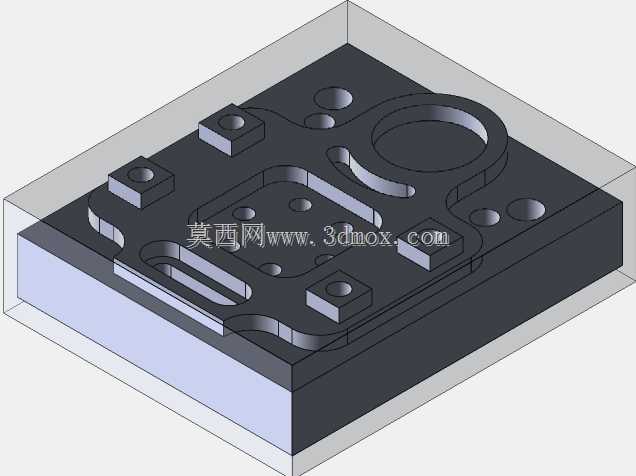

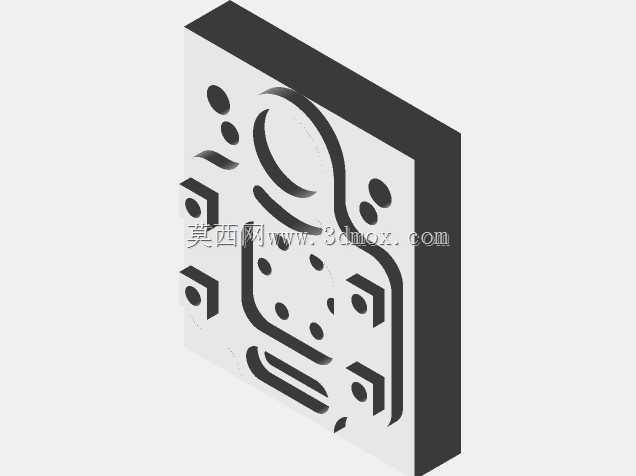

  这套编程实例对应的是典型的箱体类零件型腔铣削加工场景,面向立式加工中心的三轴铣削工序设计,覆盖了零件从毛坯开粗到精修成型的全流程刀路逻辑。从零件结构来看,毛坯为规则矩形方块料,加工区域集中在方块上表面的封闭型腔范围内,型腔内部集成了多种常见加工特征:四个角部分布的带沉头孔安装凸台,用于后续零件装配时的螺栓锁紧定位,凸台高度与型腔底面保持固定落差,加工时需要保证凸台侧面的垂直度与顶面平面度,避免装配时出现贴合间隙;型腔一侧的环形沉槽结构,用于安装密封胶圈,槽宽与槽深的尺寸公差控制在±0.02mm范围内,编程时采用等高铣削分层走刀,最后一圈刀路采用顺铣精修,保证槽壁表面粗糙度达到Ra1.6的密封要求;型腔中部的异形通腔与周边分布的小圆孔、减重槽,分别对应零件的走线通道与减重设计,加工时需要注意小孔与型腔衔接处的残料清理,避免后续装配时出现干涉。

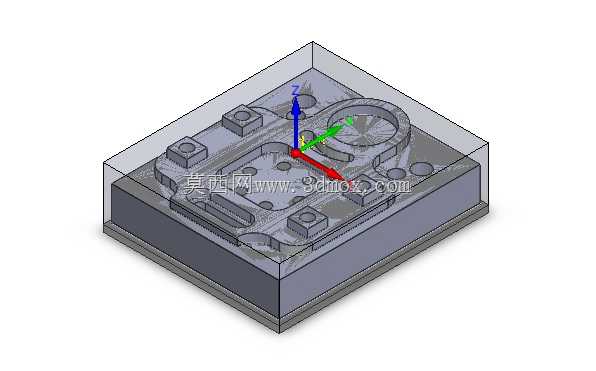

  编程思路上遵循数控加工的常规工艺逻辑,首先采用φ16mm立铣刀进行型腔整体开粗,设置每层切深0.5mm,进给速度根据45号钢的切削参数匹配为1200mm/min,主轴转速2000rpm,开粗刀路采用跟随周边的走刀方式,预留0.2mm的精加工余量,同时在四个安装凸台、环形沉槽等特征位置设置额外的残料清理刀路,避免大刀开粗后留下过多残料影响精加工效率。半精加工阶段换用φ8mm立铣刀,对型腔侧壁、凸台侧面进行等高铣削,将余量均匀控制在0.05mm,同时对型腔底面采用面铣刀进行光整加工,保证底面平面度。精加工阶段根据不同特征匹配对应刀具:环形密封槽采用φ4mm槽刀进行成型铣削,小圆孔采用中心钻定位后钻孔,异形通腔的曲面位置采用球头刀进行平行铣削,保证曲面顺滑无接刀痕。

  从安装边界来看,零件毛坯的外形尺寸为120mm×100mm×30mm,加工时采用平口钳夹持毛坯侧面,夹持高度为8mm,编程时已经将夹持区域设置为碰撞检查边界,避免刀路碰撞夹具;零件的加工坐标系设置在毛坯上表面的中心位置,与机床上的分中位置完全对应,对刀时直接以毛坯上表面为Z向零点,减少对刀误差。整套刀路还设置了合理的进退刀参数,开放区域采用圆弧进刀,封闭区域采用螺旋下刀,避免直接扎刀损伤刀具与零件表面,同时在每道工序后设置了自动换刀与主轴冷却开启指令,可直接导入匹配的加工中心运行,无需二次调整参数,适合刚接触数控编程的从业者参考学习,掌握不同加工特征的刀路搭配与工艺参数设置逻辑。
