带锥形锁紧结构的HRC型梅花联轴器

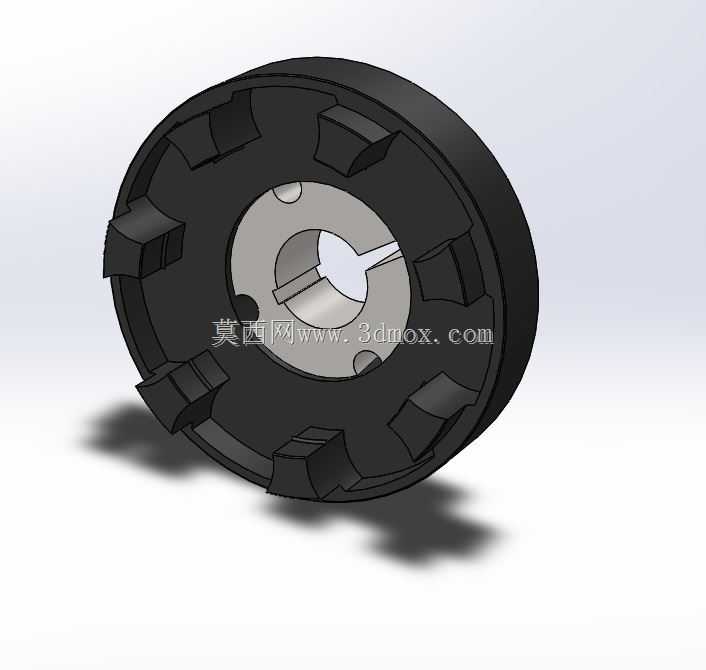

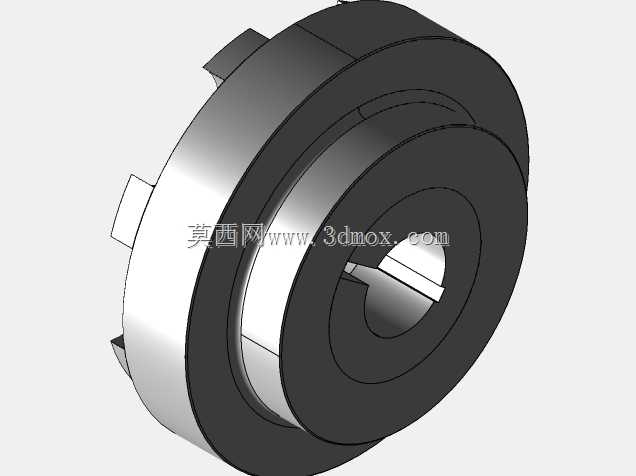

　　这类带锥形锁套的HRC联轴器，常应用在中小功率传动的工况场景中，覆盖轻工输送、风机配套、小型泵组连接、常规机床进给传动等多个领域，核心作用是实现主动轴与从动轴的动力传递，同时补偿两轴间存在的少量径向、角向与轴向安装偏差，依靠弹性体的缓冲特性吸收传动过程中的振动冲击，避免硬连接带来的轴系额外负载。从结构设计来看，该联轴器分为三个核心组成部分：外侧带爪型凸台的半联轴器本体、中间的弹性缓冲块、内侧的锥形锁紧衬套。外侧半联轴器的爪型凸台沿圆周均匀分布，凸台的型面与弹性块的凹槽完全贴合，保证扭矩传递时接触面受力均匀，不会出现局部应力集中的问题；弹性块采用耐磨橡胶材质，嵌合在两侧半联轴器的爪槽之间，传动时的冲击载荷会先被弹性块吸收，

　　有效降低轴系的振动传递，保护后端连接的电机、减速机等核心传动部件。内侧的锥形锁套是该款联轴器区别于普通键连接HRC联轴器的核心设计，锁套采用开口式锥面结构，外锥面与半联轴器中心的内锥孔完全贴合，内孔为光孔设计，安装时不需要在传动轴上加工键槽，只需要将锁套套入对应轴径的传动轴，拧紧锁套端面的锁紧螺钉，依靠锥面的楔紧作用即可实现半联轴器与轴的无间隙抱紧，这种设计大幅降低了轴的加工要求，同时避免了键连接带来的应力集中问题，尤其适合频繁正反转、启动冲击较大的传动场景，拆装时也不需要额外的拉马工具，松开锁紧螺钉即可轻松拆卸，维护便利性远高于传统键连接结构。从安装边界来看，该款联轴器的轴向尺寸紧凑，最大外径适配常规中小功率传动的安装空间要求，

　　中心锥孔可适配不同直径的标准传动轴，安装时只需要保证两轴的对中偏差在允许范围内，不需要额外调整垫片组即可完成装配；锁套的抱紧力均匀分布在轴的整个接触圆周上，不会像顶丝固定结构那样在轴表面留下压痕，长期运行也不会出现轴与联轴器内孔的配合松动问题。设计过程中重点校核了爪型凸台的剪切强度、锥面的接触压强、弹性块的压缩变形量三个核心参数，保证在额定扭矩范围内，各部件不会出现塑性变形，弹性块的压缩量控制在合理区间，既可以保证缓冲效果，又不会因为过度压缩导致弹性块过早老化失效；半联轴器的外缘做了圆角过渡处理，避免高速旋转时的风阻与尖锐边缘带来的安全隐患，端面的螺钉沉孔设计保证锁紧螺钉安装后不会突出端面，不会干涉周边的防护结构。
