Jet引擎轻量化拓扑优化支架结构设计

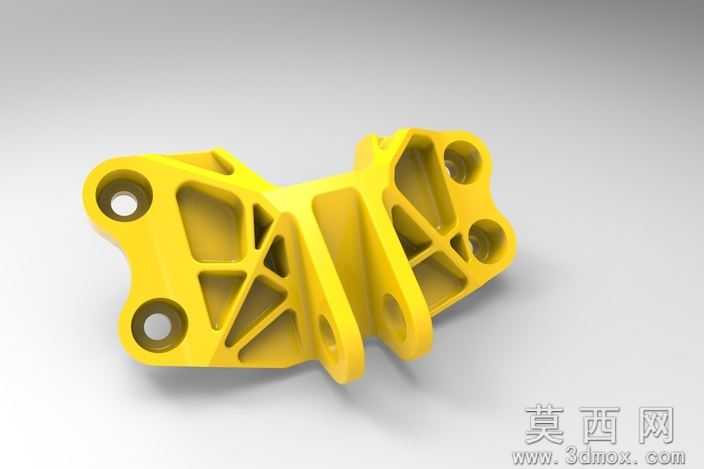

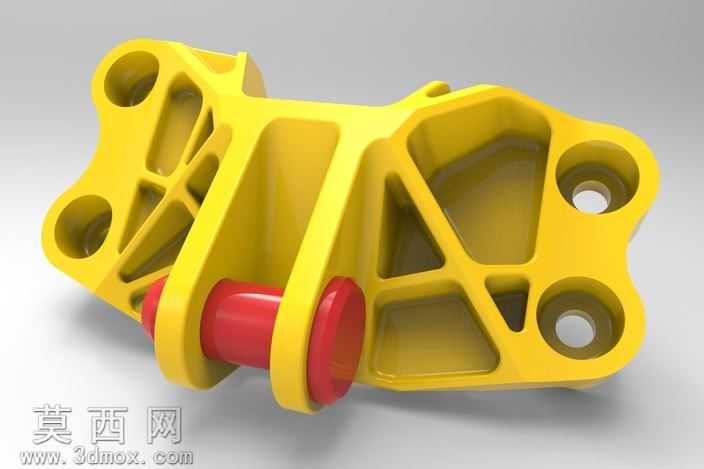

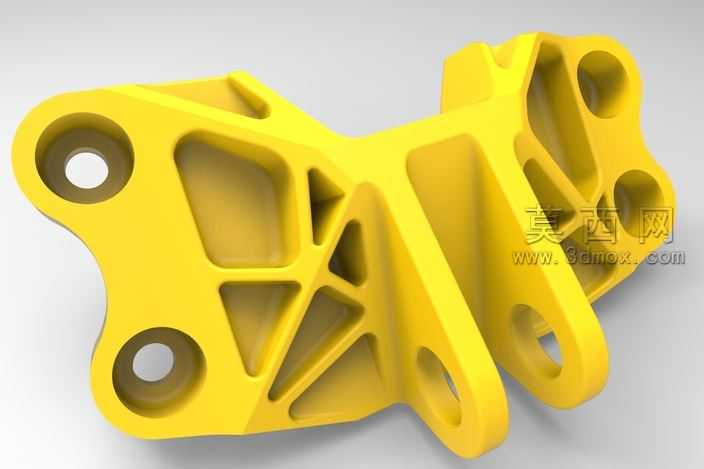

本作品为Jet引擎配套安装支架的优化设计方案，采用三维参数化建模方式完成整体结构构建，建模过程中以安装接口尺寸、载荷工况为核心约束，先完成基准安装面、定位销孔、连接孔位的特征搭建，再基于拓扑优化算法迭代生成内部承力筋格结构。模型渲染阶段采用哑光工程塑料材质模拟最终3D打印成品的视觉效果，主体支架赋予明黄色哑光质感，表面设置细微的磨砂纹理还原工业级增材制造零件的真实触感，中间的定位销轴采用亮红色半哑光橡胶类材质，通过色彩对比清晰区分支架主体与预装连接件，渲染时采用柔和的侧上方打光方案，既凸显筋格结构的立体层次感，又避免过强反光遮挡内部镂空结构的细节。结构设计上充分考虑轻量化需求，在保证安装接口精度、结构刚度与强度满足引擎工作载荷要求的前提下，去除了所有非承力区域的冗余材料，内部采用交错的三角形镂空筋格布局，既分散了引擎工作时传递的振动载荷与冲击载荷，又将整体零件质量控制在0.965kg，相较于传统实心支架减重幅度超过60%。设计过程中同步校核了各安装孔位的同轴度、安装面的平面度公差，预留了足够的装配间隙，确保支架可以直接适配对应型号Jet引擎的安装点位，无需二次加工调整。整体结构无尖锐棱角，所有转角位置均设置了工艺圆角，既降低了增材制造过程中的应力集中风险，也避免了装配过程中锐边划伤操作人员的隐患，筋格的壁厚均匀一致，符合选区激光熔化等金属3D打印工艺的成型要求，无需额外添加支撑结构即可完成打印生产，有效降低了零件的制造成本与后处理工作量。
