单排长条窄款车载辅助照明LED灯条结构

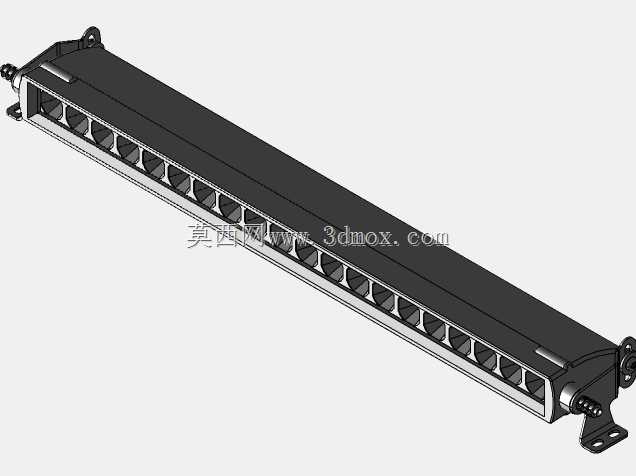

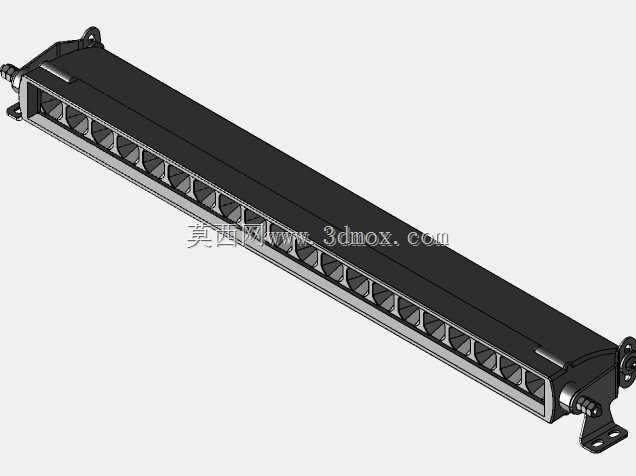

　　这款窄款长条照明组件，最初的设计需求来自越野改装、工程作业车辆的外置辅助照明场景，日常作业里，车辆原厂照明的覆盖范围、照射距离往往难以满足非铺装路面行驶、夜间户外作业的需求，这类长条灯条就是为了填补原厂照明的盲区而设计的。从结构上看，这款灯条采用单排灯珠排布的窄壳体设计，整体截面高度控制得很低，相比常规宽体长条灯，风阻表现更优，高速行驶时不会因为外置灯具产生过大的风噪与额外行车阻力，同时窄壳体的造型也更适配车辆中网、前保险杠、车顶行李架边缘等安装空间局促的位置，不会过度遮挡车辆进气格栅的通风面积，也不会突兀破坏车辆原有外观线条。

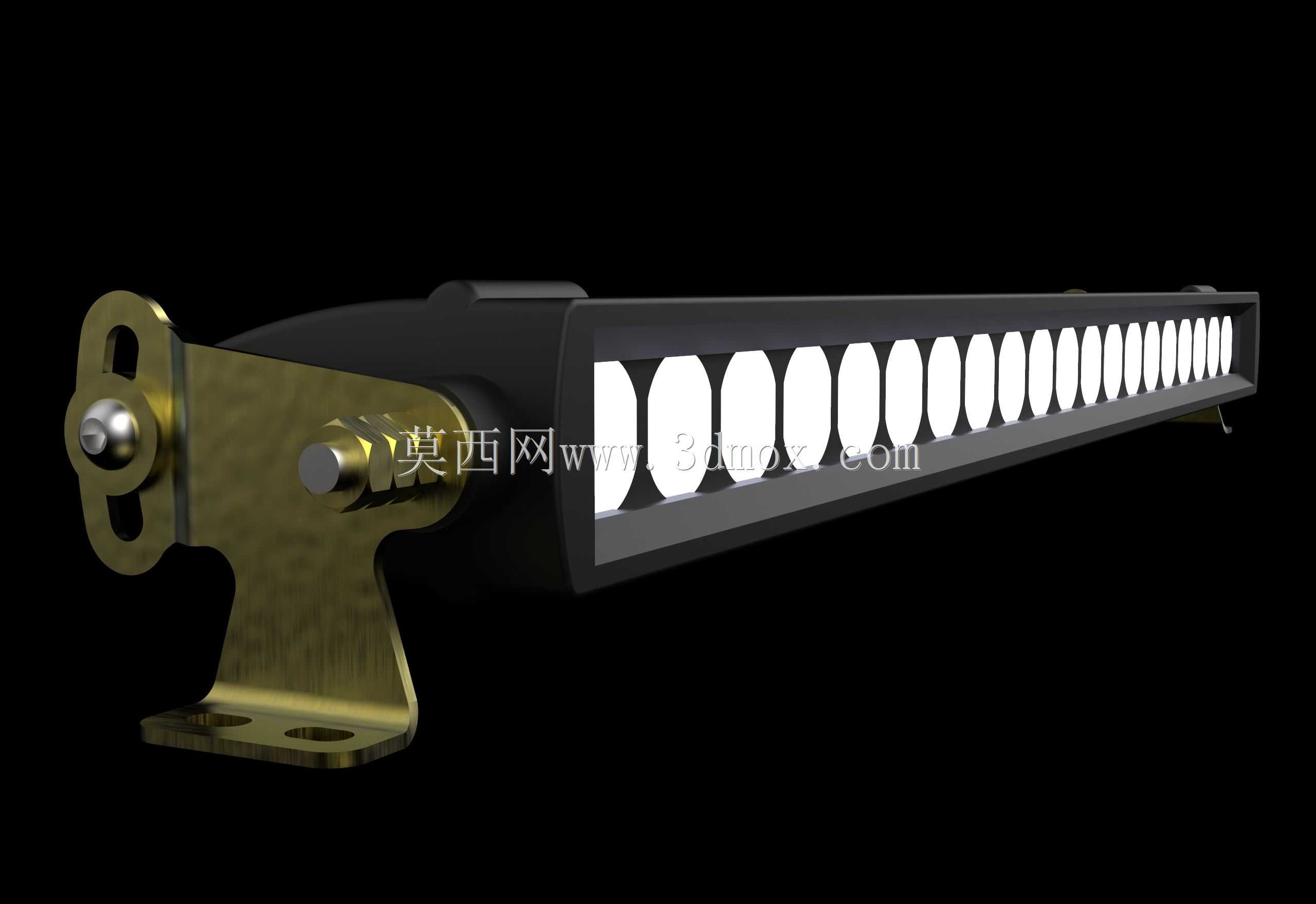

　　安装结构上，两端采用可调节角度的L型金属支架，支架通过螺栓与灯条端盖铰接，安装完成后可以根据实际照射需求，在一定角度范围内俯仰调节灯体的照射角度，调整到位后通过铰接位的锁紧螺栓固定角度，避免车辆行驶过程中因为颠簸震动出现照射角度偏移。支架底部设计有两个长条形安装孔，适配不同孔距的安装点位，安装时可以根据固定面的螺栓孔位微调安装位置，降低对安装面加工精度的要求，不管是金属保险杠、钢制行李架还是改装护杠，都能通过配套螺栓完成固定，不需要额外对安装面做复杂的二次加工。

　　灯体本身的壳体采用铝合金挤压成型工艺，壳体背部设计有密集的散热鳍片结构，单排灯珠工作时产生的热量可以通过灯珠基板直接传导到铝合金壳体上，再通过散热鳍片与行驶中的气流完成热交换，保证灯珠长时间工作时结温处于合理区间，避免因为过热导致灯珠光衰过快、寿命缩短。灯珠正面采用透光率高的PC透镜，每颗灯珠对应独立的聚光杯结构，既可以实现远距离聚光照射，也能兼顾近距离的广角覆盖，不同灯珠的配光经过匹配后，不会出现照射区域明暗不均的问题，夜间行驶时可以清晰照亮前方路面的坑洼、障碍物，工程作业时也能为作业区域提供充足的照明亮度。

　　密封设计上，灯体端盖与壳体之间、透镜与壳体的结合面都采用耐候性密封胶条填充，接线位置采用防水接插件，整体可以满足户外雨天、扬尘环境下的使用要求，不会因为进水、进尘导致内部电路短路、灯珠损坏。端盖位置的铰接轴采用不锈钢材质，长期户外使用不会出现锈蚀卡滞的问题，后期调整照射角度时依然可以顺畅转动，不需要担心锈死导致角度无法调节。

　　从安装边界来看，这款灯条的整体长度适配常规中小型车辆的前中网安装位，安装后不会超出车辆两侧的后视镜宽度，符合车辆改装的尺寸要求，不会因为外置灯具过宽影响行车安全。接线部分预留了足够长度的线材，可以直接连接车辆的辅助灯光供电回路，也可以通过独立继电器与驾驶室内的控制开关连接，实现独立控制，不需要改动车辆原厂的主照明线路，避免对车辆原有电路造成影响。

　　在实际选型应用中，这类窄款灯条除了车载改装场景，还可以用在工程机械、农用机械的外置作业照明上，比如挖掘机、装载机的动臂位置照明，拖拉机的田间作业照明，窄壳体的设计不会占用过多安装空间，抗震性能也能满足工程机械作业时的高强度震动需求，相比普通民用照明灯具，抗冲击、耐震动的表现更好，不会因为设备作业时的持续震动出现内部零件松动、灯珠脱落的问题。设计过程中，结构件的强度经过反复校核，支架的厚度、铰接螺栓的直径都经过受力验算，即使在高速行驶、强风环境下，也能保证灯体固定牢靠，不会出现支架变形、灯体脱落的安全隐患。
