丰田Hilux越野改装款前防护杠结构设计

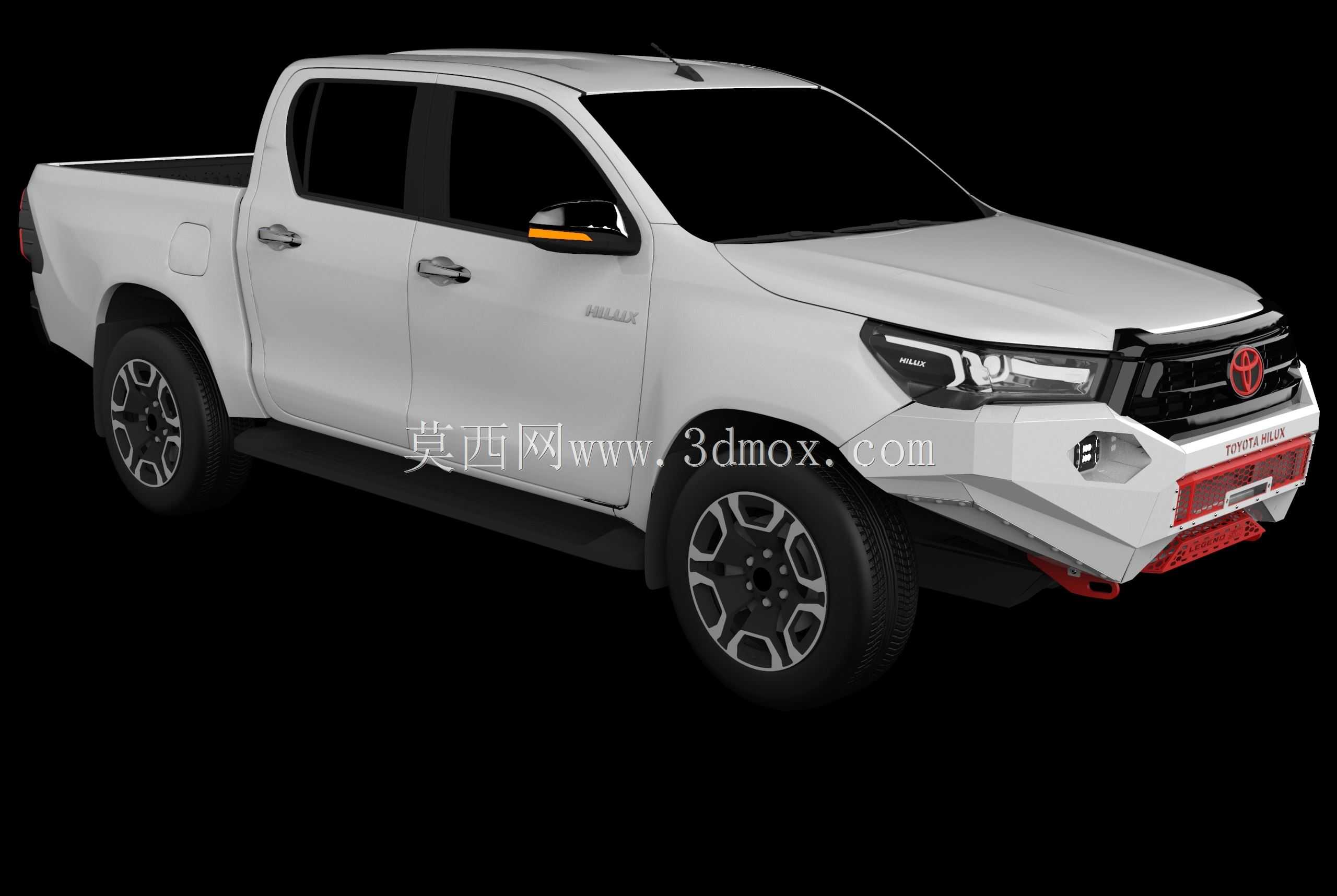

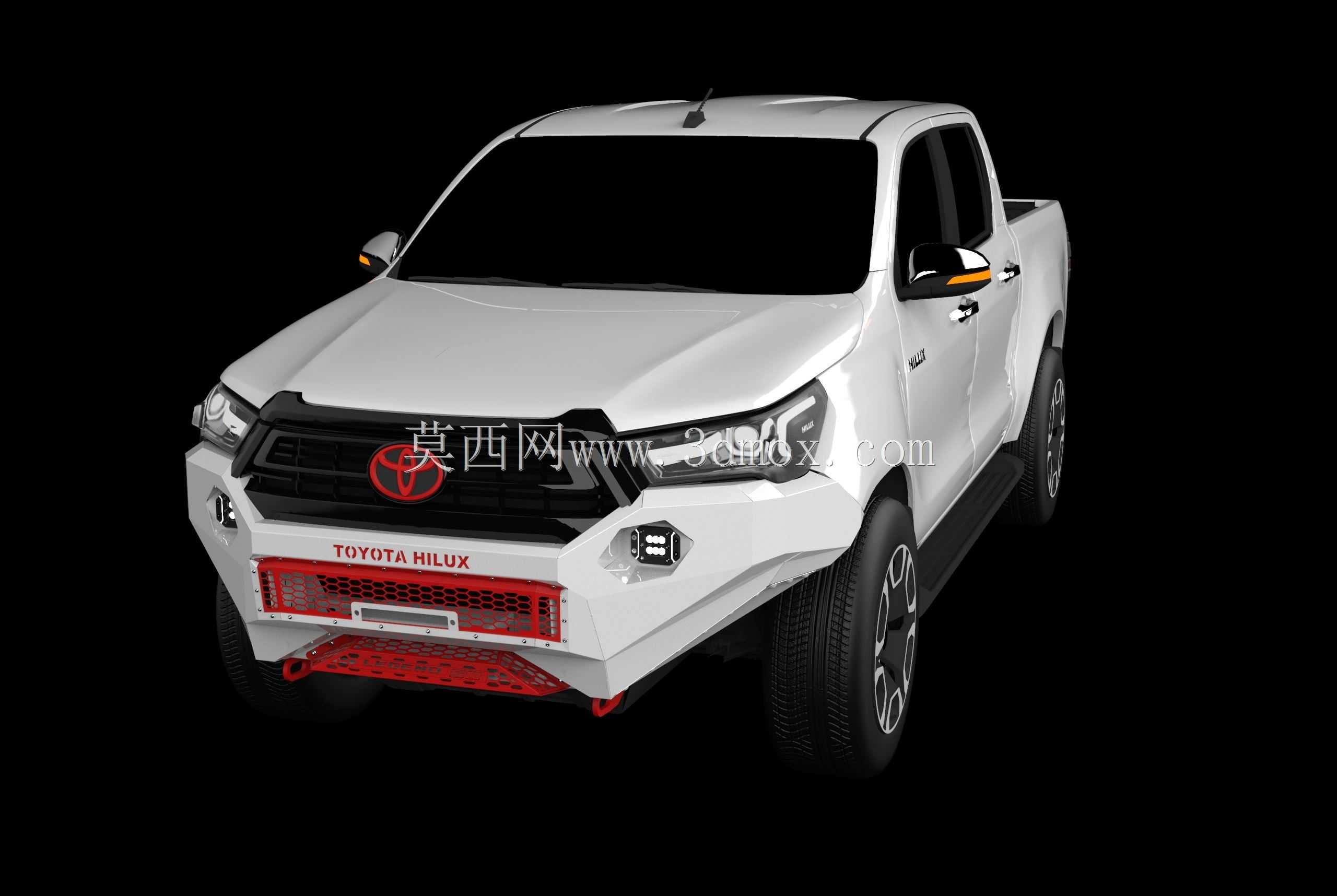

　　这款适配丰田Hilux Legend 50的替换式前防护杠，主要面向越野穿越、户外作业场景下的皮卡用户，解决原厂前杠接近角不足、抗冲击能力弱的痛点，在非铺装路面行驶、林区作业、荒漠穿越等场景中，能够有效抵御碎石撞击、低矮障碍物剐蹭，同时为前置辅助灯、牌照安装、绞盘预留位提供合规的安装载体。从结构设计逻辑来看，这款前杠采用主体冲压成型+下部格栅模块化组合的方案，主体防护区域采用厚壁钢板弯折成型，边缘做圆弧过渡处理，避免尖锐棱角在碰撞中对行人或车辆自身造成二次损伤，安装点位完全匹配原厂车架纵梁前端的预留孔位，不需要对原车纵梁、翼子板内衬做切割改动，替换安装时仅需拆除原厂前杠及附属安装支架，即可通过螺栓完成固定，大幅降低改装施工的难度，也避免了私自改动车身结构带来的强度隐患。

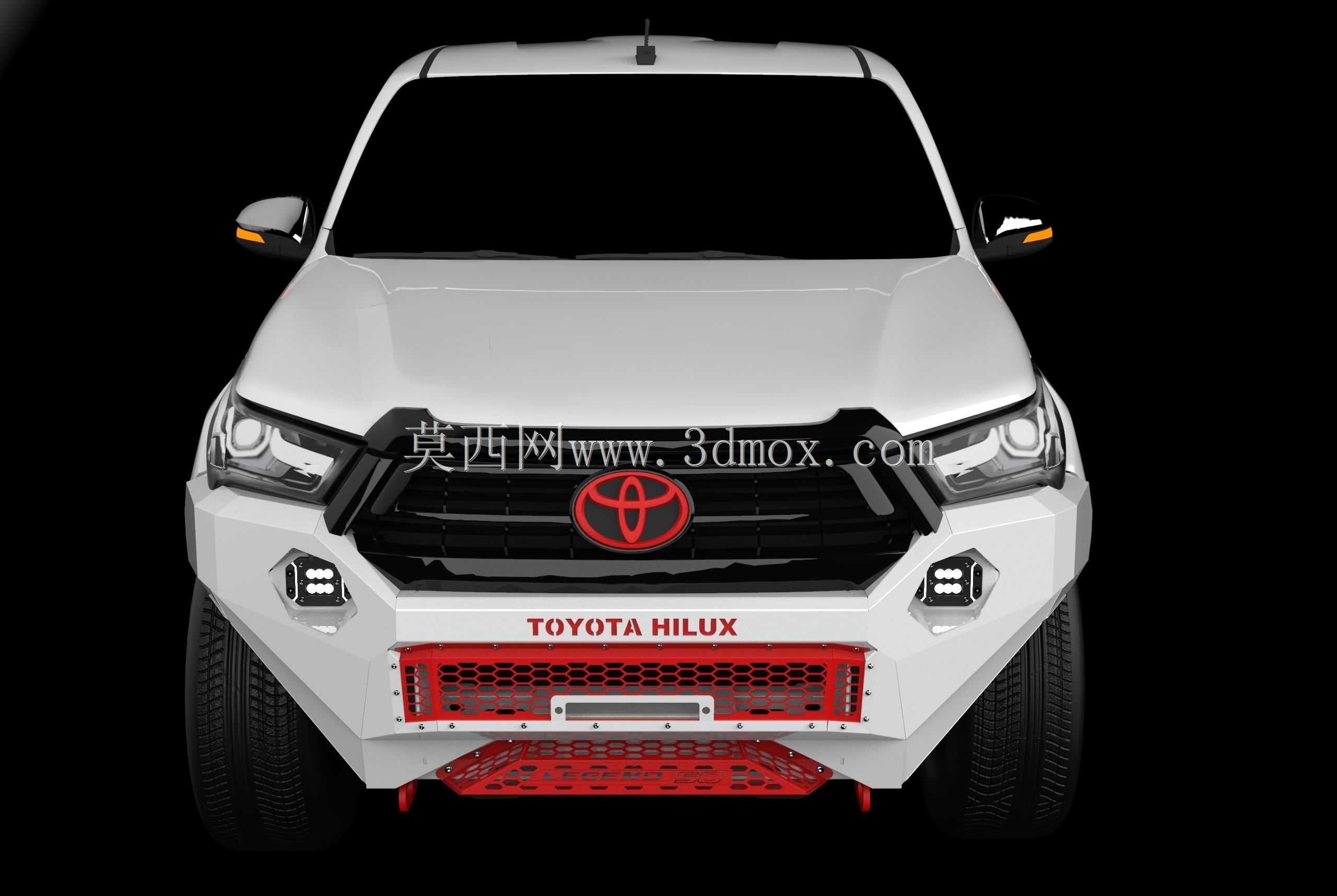

　　在功能分区上，杠体上部两侧预留了方形辅助灯安装位，可直接固定方形越野射灯，灯位角度经过预先校核，照射范围覆盖车头前方近光盲区与侧方近距离区域，满足夜间越野时的视野需求；中部预留了标准尺寸的牌照安装平面，安装后不会遮挡前置毫米波雷达、前视摄像头的探测路径，也不会干扰原厂进气格栅的进风效率，保证发动机散热系统的通风量不受影响。下部的红色格栅区域采用冲孔网板结构，既能够阻挡行驶中卷起的碎石、树枝直接撞击水箱散热片，又不会过多阻挡迎风气流，格栅后方预留了绞盘安装的固定位，可适配常规规格的越野绞盘，绞盘钢缆出口对应杠体中部的预留开口，不需要额外在杠体上开孔。

　　从安装边界尺寸来看，这款前杠整体宽度与原厂前杠保持一致，两侧边缘与前轮眉的间隙控制在8mm以内，不会突出车身宽度影响狭窄路段的通过性；杠体下部的接近角相比原厂前杠提升了17度，在攀爬陡坡、通过交叉轴地形时，不会出现杠体下端先触地的情况，有效提升车辆的通过性能。杠体上部的引擎盖间隙经过反复校核，安装后与引擎盖前缘的均匀间隙控制在5mm，不会出现行驶中杠体抖动蹭到引擎盖漆面的问题，两侧与翼子板的衔接处做了内收斜边处理，车轮大角度转向时不会与轮胎发生剐蹭，适配原厂规格轮胎以及升高2英寸以内的改装轮胎使用。

　　设计过程中充分考虑了不同使用场景的载荷需求，杠体与车架连接的安装座采用双层钢板焊接结构，焊接位置做了应力释放处理，避免长期越野颠簸出现焊缝开裂的问题，表面采用户外级粉末喷涂工艺，耐砂石冲击、抗紫外线老化，在高盐碱、高湿度的沿海或雨林环境中也能长期使用，不会出现大面积锈蚀掉漆的情况。杠体下部预留了两个拖车方口的安装点位，可直接插入拖车钩、卸扣等救援附件，救援时的受力直接传递到车架纵梁，不会出现杠体受力变形的问题。不同于市面上很多通用型改装前杠，这款防护杠完全针对Hilux车型的前脸线条做了匹配设计，上部轮廓贴合原厂大灯下沿与中网造型，安装后不会显得突兀，在提升防护性能与通过性的同时，保留了原车前脸的识别度，中部的红色装饰条既可以作为品牌标识的安装位，也能在视觉上降低车头的视觉重心，提升整车的硬派视觉效果。在结构强度校核阶段，针对正面低速撞击、斜向剐蹭、拖拽载荷三种常见工况做了有限元分析，确保在5km/h速度下正面撞击刚性障碍物时，杠体变形量不超过5mm，不会损伤后方的水箱、冷凝器等核心部件；在承受5吨以内的正面拖拽载荷时，安装座与杠体主体不会出现塑性变形，满足越野救援的使用需求。同时，杠体上预留了原厂前泊车雷达的安装孔位，安装后可以完全保留原车的泊车雷达功能，不需要额外改动雷达线路，也不会出现雷达误报的问题，兼顾了日常城市道路使用的便利性。
