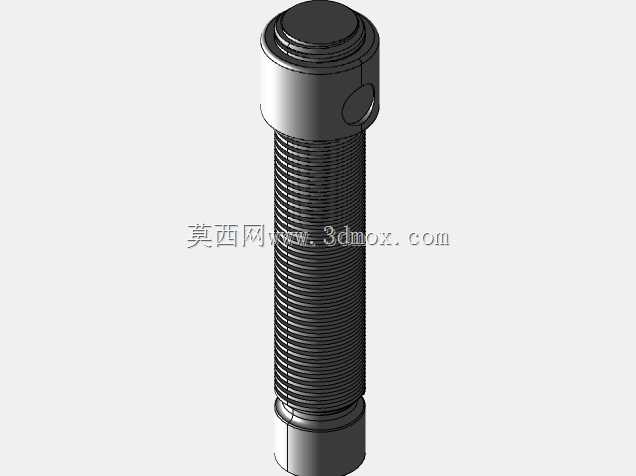

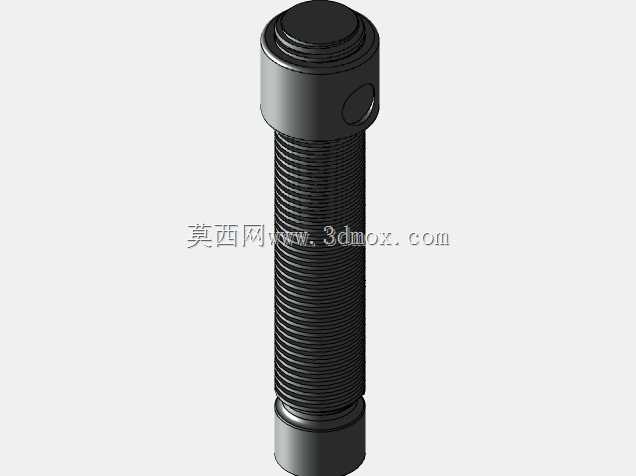

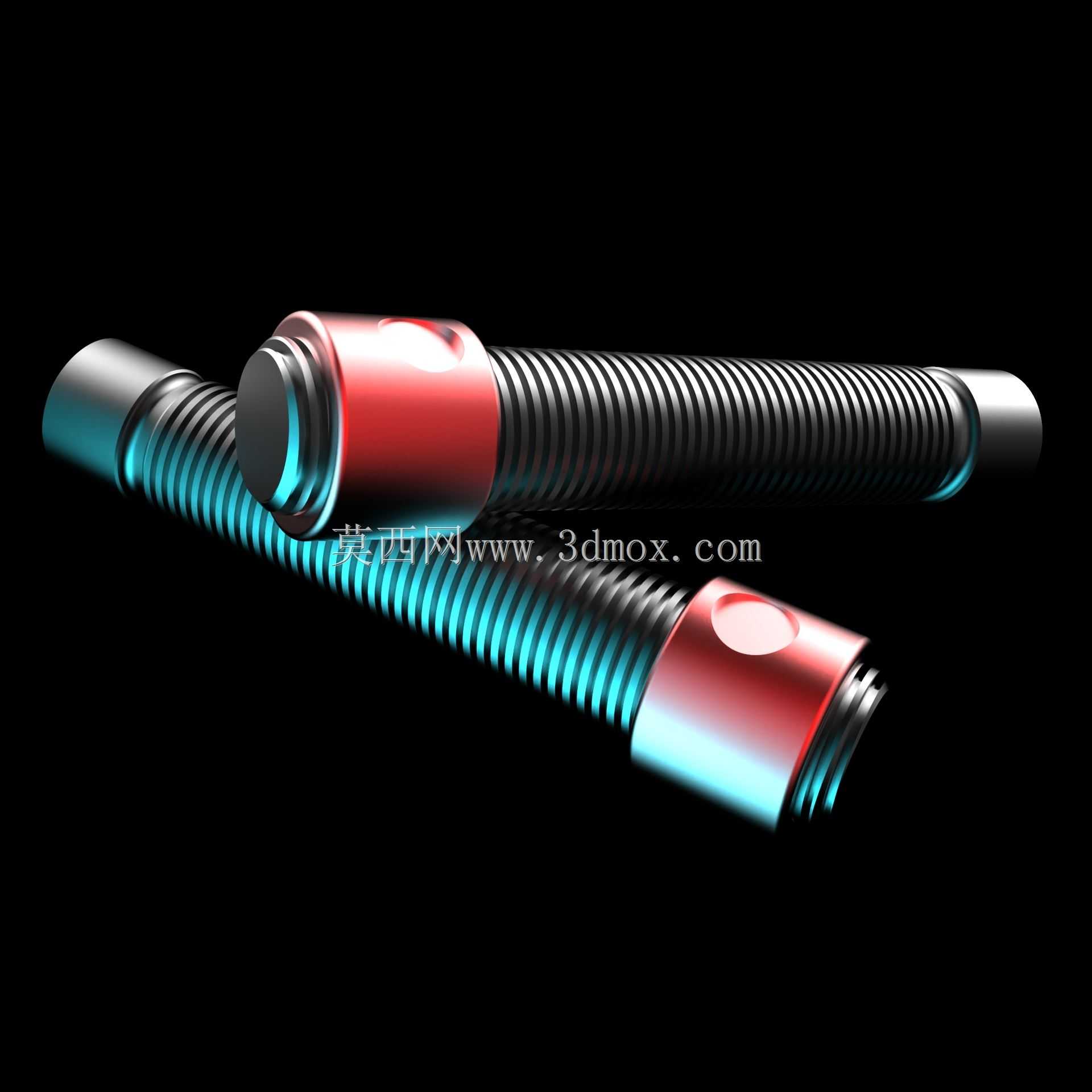

6mm螺距方形传动丝杠三维结构

　　在做直线传动机构选型时，方形螺纹丝杠是很多重载、低转速工况下绕不开的部件，这次建模的这款6mm螺距方形丝杠，首先要明确它的适用场景——不像滚珠丝杠多用于高精度高速进给，方形牙型的丝杠传动效率虽然略低，但牙根强度高、对中性好，在低速重载的工装夹具、手动调节机构、小型升降装置、通讯设备安装调平结构里都有大量应用，尤其是需要自锁特性的垂直升降场景，方形螺纹的牙型斜面角度小，配合合适的导程可以实现可靠自锁，不用额外加制动装置就能停在任意行程位置，这一点在很多手动调节的通讯设备安装支架、小型工装定位结构里非常实用。

　　从设计思路上来说，这款丝杠的牙型采用正方形截面，牙型角为0度，螺纹工作面和轴线垂直，传动时轴向受力直接作用在牙型工作面上，没有多余的径向分力，能减少配合螺母的径向磨损，延长整套传动副的使用寿命。建模时首先要确定丝杠的公称尺寸，这里的60?5x3规格对应的是丝杠公称直径、螺纹工作长度、端部安装轴径的核心尺寸边界，整个丝杠的安装边界需要考虑两端的支撑轴段长度，轴段直径比螺纹小径略小，方便装配时穿过支撑座的安装孔，端部做倒角处理，避免装配时刮伤支撑轴承的内圈。

　　实际应用中，这款丝杠的功能特性非常明确：首先是传动平稳，方形螺纹的牙侧间隙可以通过剖分式螺母进行调整，长期使用磨损后能通过收紧螺母消除回程间隙，保证传动的位置精度；其次是承载能力强，相比三角螺纹，方形螺纹的牙根厚度更大，相同公称直径下能承受的轴向载荷高出30%以上，在手动压紧工装、小型设备的升降调节结构里，不需要太大的操作力矩就能获得足够的压紧力；另外它的加工工艺性好，普通车床就能完成螺纹车削加工，不需要专用的磨削设备，小批量制作时成本远低于滚珠丝杠，适合非标设备的定制化设计场景。

　　建模过程中需要注意几个细节：一是螺纹收尾的处理，实际加工中螺纹不会直接切到轴肩位置，会有一段退刀槽结构，退刀槽的宽度要大于车刀的宽度，深度略低于螺纹小径，避免车削时撞刀；二是两端安装轴的同轴度要求，整个丝杠的两个支撑轴段要和螺纹中径保持同轴，公差控制在0.02mm以内，否则传动时会出现卡滞、力矩波动大的问题；三是配合螺母的行程限位，丝杠两端要预留足够的安全行程，避免螺母运动到极限位置时脱出，通常在螺纹起止位置做一段不完整的浅螺纹作为硬限位，或者额外加装限位挡圈。

　　从安装边界来看，这款丝杠的总长度要根据实际行程确定，螺纹工作长度要比最大行程多出2到3个螺距的余量，两端支撑轴段的长度要匹配支撑座的厚度，轴端可以根据需要加工成平面或者键槽结构，方便和手轮、驱动电机连接。如果是手动调节场景，轴端加工成方头结构配合手轮使用；如果是电机驱动场景，轴端加工出键槽和联轴器连接，传递扭矩。在通讯设备安装场景中，这类丝杠常用来调节天线的俯仰角度、设备安装平台的水平度，因为方形丝杠的自锁特性，调节到位后不会因为设备振动出现位置偏移，能长期保持安装精度，而且维护简单，只需要定期在螺纹表面涂抹润滑脂就能保证传动顺畅，不需要复杂的维护保养。

　　另外在结构设计时，还要考虑丝杠的防护问题，如果应用在多尘、户外的通讯设备场景，要在丝杠外部加装伸缩防护套，避免灰尘、雨水进入螺纹配合面，加剧磨损。建模时可以预留防护套的安装位置，在丝杠两端的轴肩上加工出防护套的固定卡槽，方便后期装配防护部件。相比其他牙型的传动丝杠，方形丝杠的传动噪音更低，因为牙型配合面是平面接触，传动时没有滚珠滚动的碰撞声，在对噪音有要求的室内设备、通讯机房的调节机构中使用也非常合适。很多设计人员在选型时容易忽略螺纹牙型的受力方向，方形丝杠的传动是有方向性的，只能承受轴向的推拉力，不能承受径向载荷，所以安装时要保证支撑座的同轴度，避免丝杠受到径向力导致弯曲变形，影响传动精度和使用寿命。
