百超光纤激光切割机圆形黄铜喷嘴主体

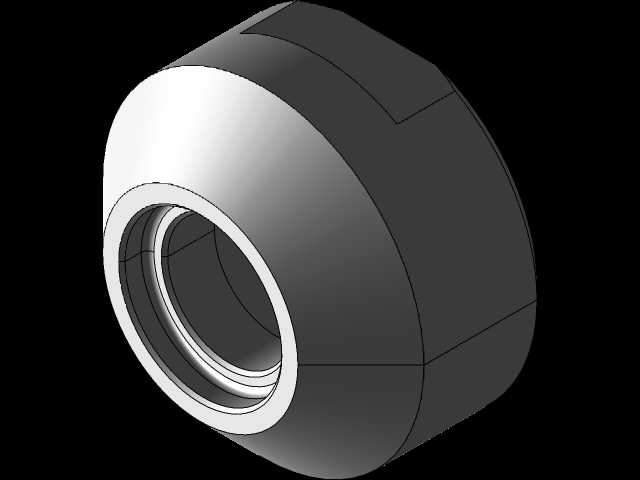

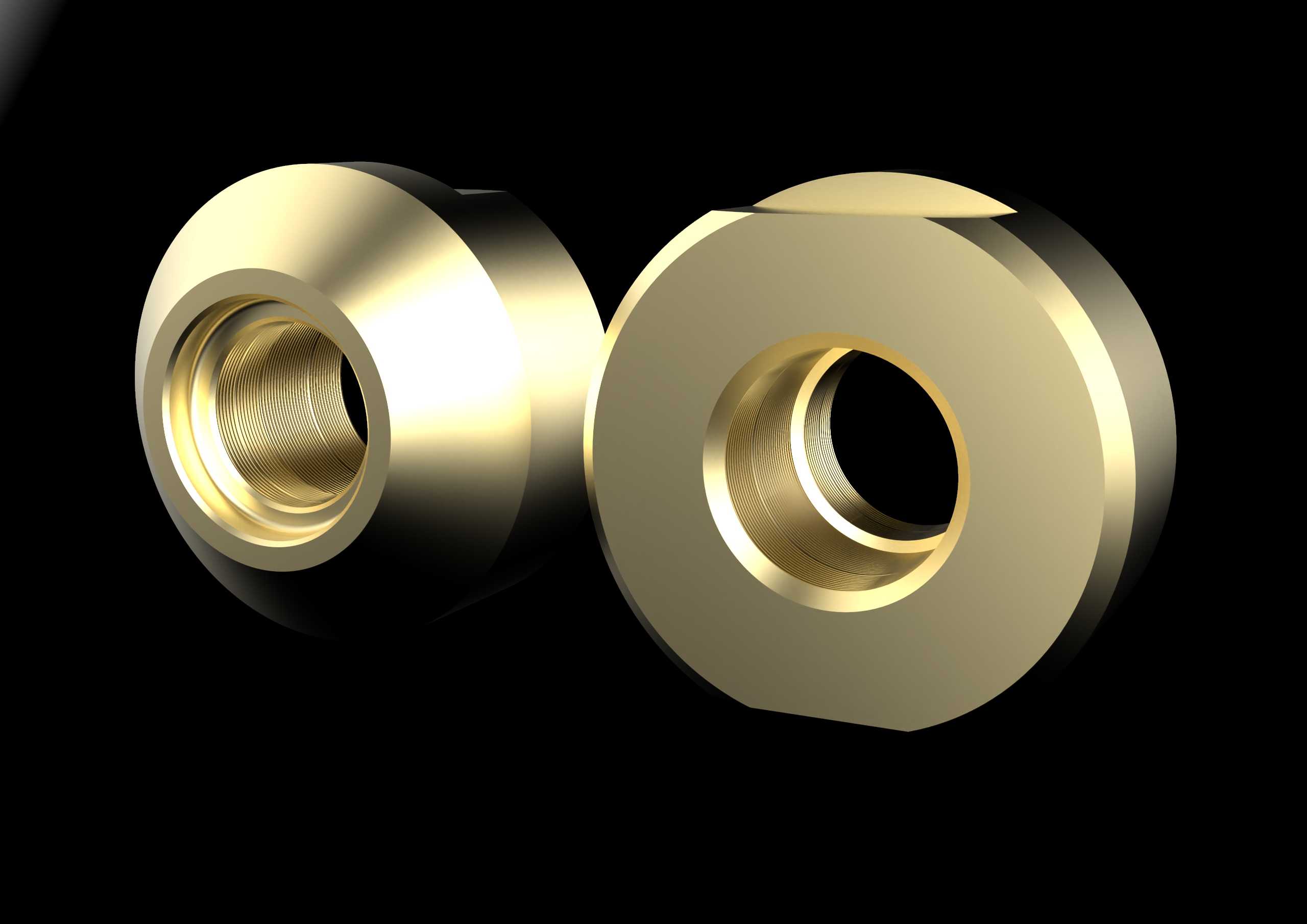

　　在金属板材激光切割加工场景中，光纤激光切割头的喷嘴组件是直接影响切割质量、气体流场稳定性的核心易耗部件，本次呈现的圆形黄铜主体，是适配百超系列光纤激光切割头的喷嘴基座类零件，主要承担喷嘴定位、气流导向、绝缘隔热以及切割头端部防护的核心作用。从实际加工工况来看，激光切割作业时，高压辅助气体（氧气、氮气或压缩空气）需要通过喷嘴内部的流道精准喷射到切缝位置，同时喷嘴端面距离板材的高度需要通过电容传感系统实时保持稳定，这就对喷嘴主体的内孔同轴度、端面平面度、安装配合精度提出了极高要求。该零件选用黄铜作为基材，一方面是利用黄铜优异的导热性能，能够快速传导切割过程中飞溅熔渣带来的热量，避免局部过热导致的零件变形或传感信号漂移；

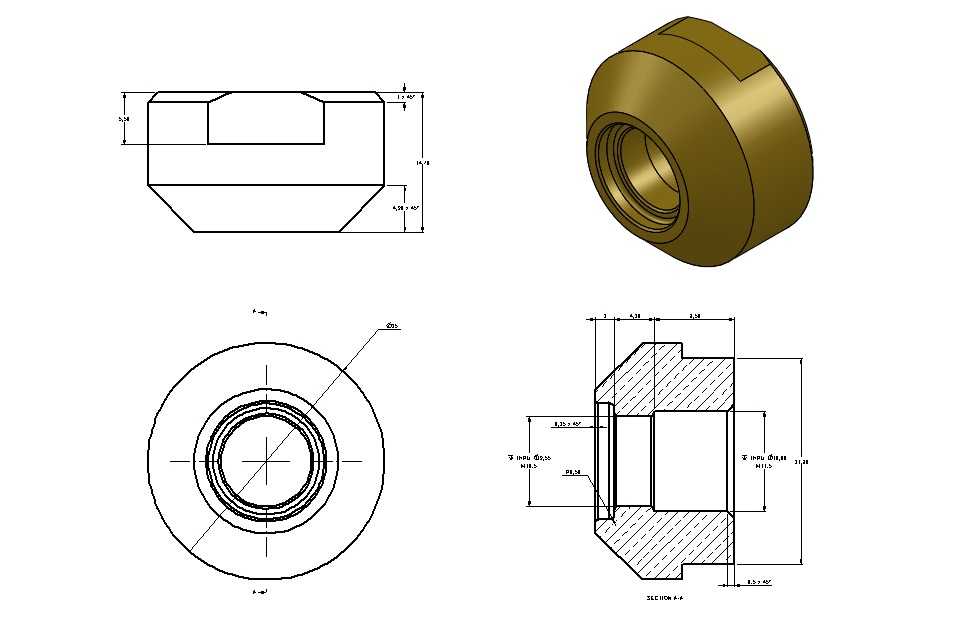

　　另一方面黄铜质地偏软，在与切割头前端安装座配合时能够形成更紧密的贴合面，减少高压气体的泄漏，同时黄铜的非导磁特性也不会干扰切割头的电容高度传感系统，保证高度跟踪的准确性。从设计思路上看，该圆形喷嘴主体采用了阶梯式内孔结构，靠近激光入射侧的内孔直径更大，能够为聚焦镜出射的激光光束预留足够的通过空间，避免光束打到孔壁产生杂散光损伤光学元件；靠近出光侧的内孔做了收敛式设计，能够对高压辅助气体进行整流，让气体以更均匀、更集中的层流状态喷射到切割区域，既可以提升熔渣吹除效率，也能减少气体紊流导致的切割面挂渣、切口倾斜等质量问题。零件的外轮廓采用了带切边的圆形结构，两个平行的切边是安装时的防呆定位面，能够保证喷嘴主体安装时的周向位置固定，

　　避免在高速切割移动或者更换喷嘴时出现转动错位，同时切边结构也方便使用专用扳手进行拆装操作，提升耗材更换的效率。外形尺寸方面，该零件的整体外径适配百超对应型号切割头的标准安装接口，轴向安装高度严格匹配切割头前端的装配公差，安装后喷嘴端面到聚焦镜的距离符合光学设计的焦距要求，不需要额外调整即可保证激光焦点落在板材的合理位置；内孔的直径公差控制在微米级，与激光光束的同轴度偏差不超过0.02mm，能够避免激光偏斜导致的喷嘴烧损问题。在实际生产应用中，这类黄铜喷嘴主体属于定期更换的易耗件，当切割过程中出现端面被熔渣飞溅磕碰损伤、内孔被熔渣堵塞变形、配合面出现磨损漏气时，就需要及时更换，否则会导致切割面粗糙度变差、切缝宽度不均、

　　拐角处过烧等问题，严重时甚至会因为杂散光反射损坏内部的聚焦镜或准直镜，造成更高的维修成本。从结构设计的细节来看，零件的安装配合面做了精细的表面处理，粗糙度达到Ra1.6以下，能够保证与切割头安装座之间的密封性能，在1.5MPa以上的高压气体工况下不会出现漏气问题；零件的边角位置都做了小倒角处理，既可以去除加工过程中产生的毛刺，避免安装时划伤配合面，也能减少切割过程中熔渣在边角位置的粘附堆积，延长零件的使用寿命。不同于异形喷嘴针对特定切割场景的特殊设计，这种圆形结构的喷嘴主体通用性更强，适用于碳钢、不锈钢、铝合金等多种常见金属板材的切割加工，不管是薄板高速切割还是中厚板的高压穿孔作业，都能提供稳定的气流支撑和定位精度。在建模过程中，需要重点保证内孔各阶梯段的同轴度、安装切边的对称度、端面与安装基准面的平行度等形位公差，这些参数直接决定了零件加工完成后的实际使用性能，如果同轴度偏差过大，会导致激光束与喷嘴中心不对中，切割时各个方向的气流分布不均，出现单侧挂渣的问题；如果端面平行度不足，会导致电容传感信号不稳定，切割头高度跟踪出现波动，直接影响切割质量。
