丰田Hilux皮卡专用后牵引拖车杆结构

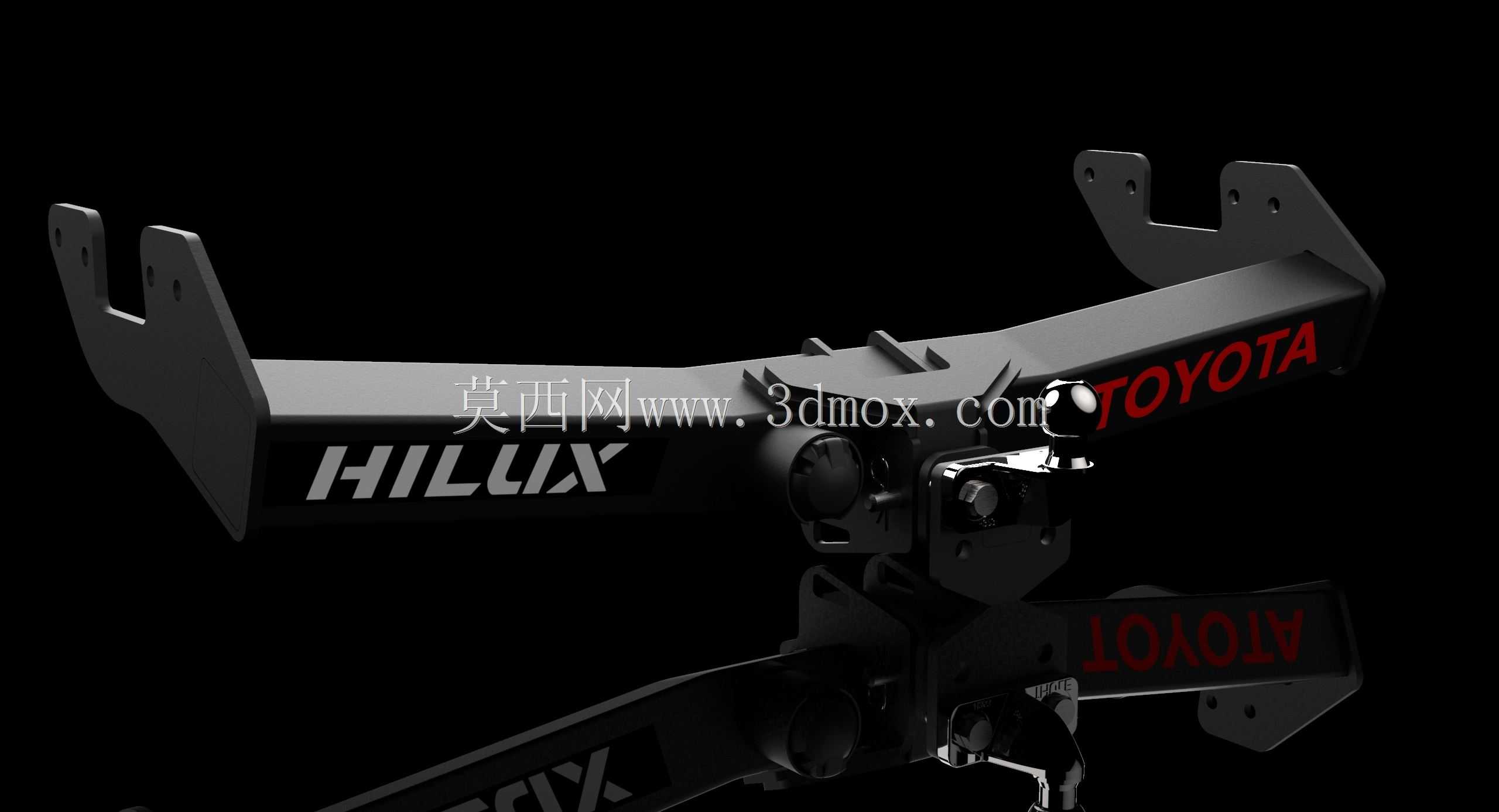

　　这款牵引杆针对丰田Hilux Revo车型的后车架安装点位做了完全适配的结构设计，核心作用是为车辆提供合规可靠的拖挂连接接口，满足户外越野救援、小型拖挂设备挂载、后装拓展附件固定等多场景使用需求。从结构设计逻辑来看，整个部件采用分体式焊接组装的结构思路，主体承载梁选用高强度矩形截面型材作为主受力构件，截面尺寸经过载荷校核，能够匹配车型标定的最大拖挂质量要求，避免拖挂工况下出现梁体塑性变形。两侧的安装支耳完全贴合原车后纵梁的安装面型面，每个支耳上预留的螺栓孔位与原车底盘预留的安装孔位完全同轴，安装时无需对原车车架进行打孔、切割等破坏性改动，直接通过高强度螺栓配合防松垫片即可完成固定，安装边界完全控制在原车后保险杠内侧的预留空间内，

　　不会超出原车车身宽度与后悬长度的设计边界，不影响原车离去角参数，避免越野工况下出现托底磕碰。牵引连接端采用快插式方口接口设计，接口尺寸符合通用拖挂配件的标准规格，可兼容拖车球臂、拖车钩、救援卸扣、自行车架等多种后装拓展配件，接口内部设置有弹性锁止结构，配件插入后可自动卡紧锁止，同时预留保险销安装孔，防止行驶过程中锁止机构意外脱开。主体梁体侧面做了品牌标识的浮雕结构，既可以提升部件的识别度，也能通过局部的结构凸起提升梁体的抗扭刚度，减少拖挂转向过程中的梁体扭转变形。整个部件的表面采用哑光黑色防护涂层处理，能够抵御户外行驶过程中的砂石冲击、雨水腐蚀，延长部件在复杂工况下的使用寿命。在受力传递路径设计上，

　　两侧安装支耳与主承载梁之间设置有三角形加强筋结构，将拖挂过程中产生的纵向拉力、垂直冲击力均匀分散到两侧纵梁的多个安装点位上，避免单点受力过大导致的车架变形或者连接失效。安装支耳的折弯角度经过多次实车匹配调整，确保安装完成后牵引接口的中心高度符合拖挂设备的通用连接高度要求，减少拖挂行驶过程中对车辆后悬架的额外冲击。针对越野场景的使用需求，整个牵引杆的下部边缘做了圆弧倒角处理，没有突出的尖锐结构，在车辆通过陡坡、交叉轴等复杂路况时，不会因为部件突出剐蹭地面或者障碍物。梁体上预留的辅助安装孔位，可以固定倒车灯、牌照架、越野沙板等附加配件，无需额外打孔改装。从结构建模的细节来看，所有焊接位置都做了焊道的结构还原，

　　螺栓孔位都设置了合理的安装避让空间，确保实际生产加工时的工艺可行性，各个装配面的平面度公差都控制在合理范围内，避免安装时出现孔位错位、贴合不严的问题。牵引接口的内部尺寸做了公差配合设计，既保证拓展配件能够顺利插拔，又不会因为间隙过大导致行驶过程中出现异响、晃动。整个部件的重量控制在合理范围内，不会给车辆后悬造成过多的额外负载，同时保证足够的结构强度，满足日常拖挂、越野救援等不同工况的载荷要求。
