华阳DC12V拖挂车后方向指示灯结构

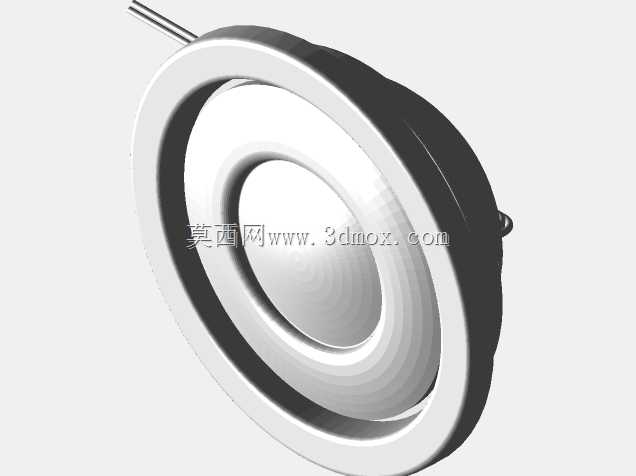

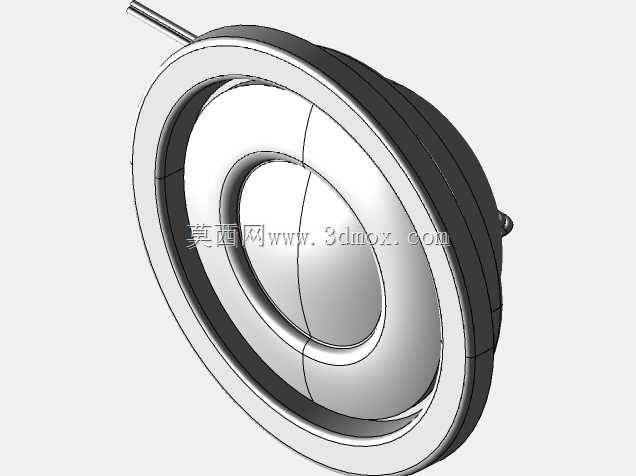

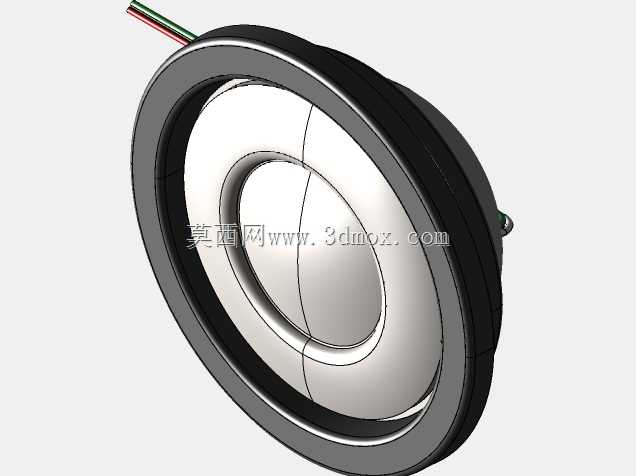

　　这款拖车灯主要适配拖挂类车辆的尾部信号指示需求，覆盖10V到30V的宽电压输入区间，可兼容多数12V标称车载供电系统，也能适配部分24V供电的轻型拖挂设备，避免车辆供电波动导致的灯具烧毁或亮度不足问题。灯具集成停止、位置指示、转向提示三类核心信号功能，停止状态下功率区间为2W到0.4W，后方向指示功能额定功率1.8W，不同功能下的亮度差异符合车载信号灯具的可视性要求，后方车辆在常规道路可视距离内可清晰识别信号变化，降低拖挂行驶过程中的追尾、误判风险。从结构设计来看，灯具采用圆形嵌入式安装主体，外圈设置密封安装边，可直接卡入挂车尾部预留的标准安装孔位，背部引出的供电线束做了分色处理，对应不同信号回路的接线需求，

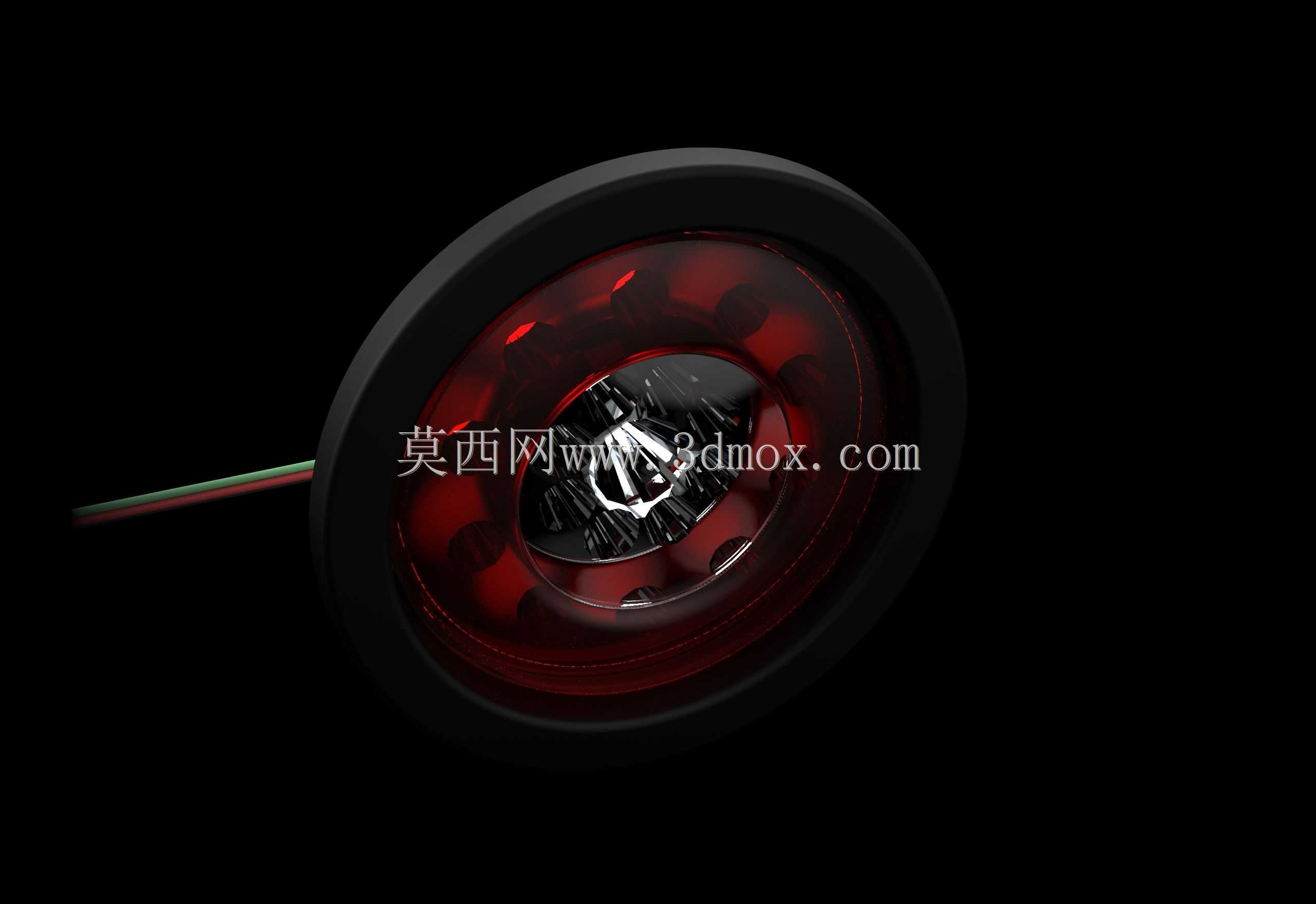

　　安装时无需额外对线束做二次标识，可直接匹配车载信号线束的接线定义，减少现场接线的出错概率。灯体内部分为反光腔、光源安装位、密封隔层三个核心区域，红色透光罩对应停止与位置指示的光色要求，内部反光结构采用抛物面聚光设计，可将光源发出的光线向车辆正后方及侧后方合理扩散，既保证正后方的信号可视距离，也覆盖侧后方相邻车道的观察视角，避免拖挂车转弯时侧方车辆无法识别转向信号。灯具的安装边界充分考虑拖挂车尾部的安装空间限制，整体厚度控制在常规挂车尾部钣金的安装容纳范围内，不会突出车身过多造成行驶过程中剐蹭损坏，外圈密封边采用软质贴合结构，安装后可与车身钣金紧密贴合，阻挡雨水、扬尘进入灯体内部，适配户外复杂行驶环境下的防护需求。

　　设计过程中优先考虑了车载工况的抗振需求，内部光源与接线部位均做了防松固定处理，可承受拖挂车行驶过程中产生的持续振动，避免长期使用后出现接线脱落、光源移位的问题。灯体的散热结构集成在背部壳体上，利用车辆行驶过程中的气流带走工作产生的热量，即使长时间开启位置灯功能，也不会出现灯体内部温度过高加速透光罩老化的问题。这类灯具除了常规货运拖挂车使用外，也可适配拖挂式房车、小型拖挂板车、农用拖挂设备的尾部信号改装，安装孔位兼容市面多数同规格圆形拖车灯的替换需求，旧灯损坏时可直接替换安装，无需对车身安装位做二次切割修改。
