越野车型改装用环形日行辅助前照灯结构

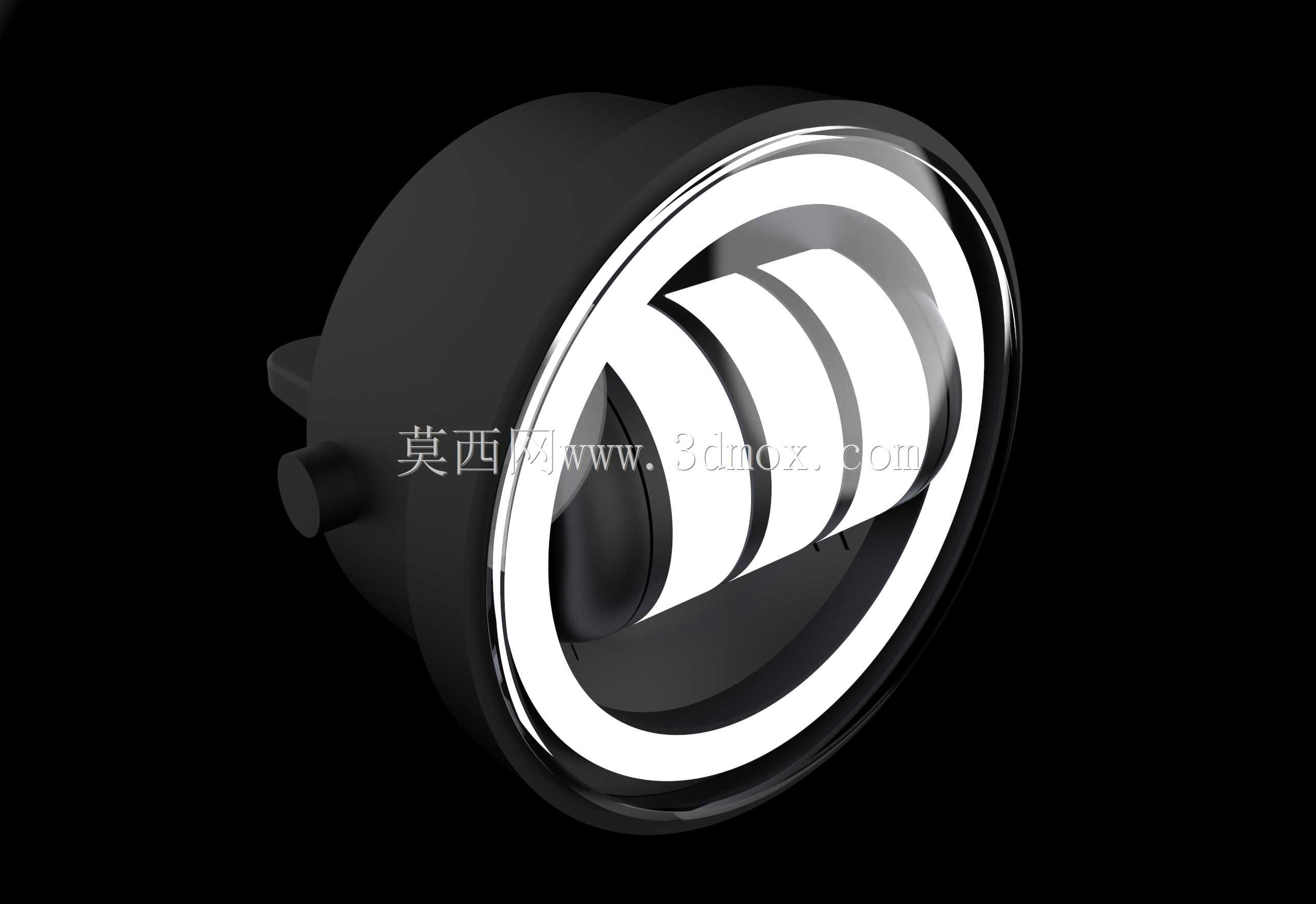

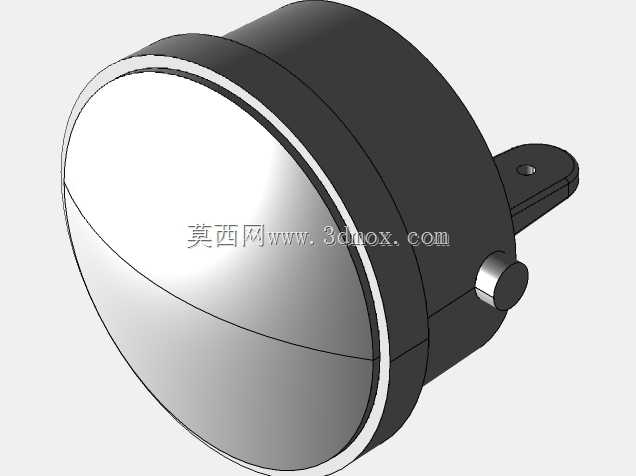

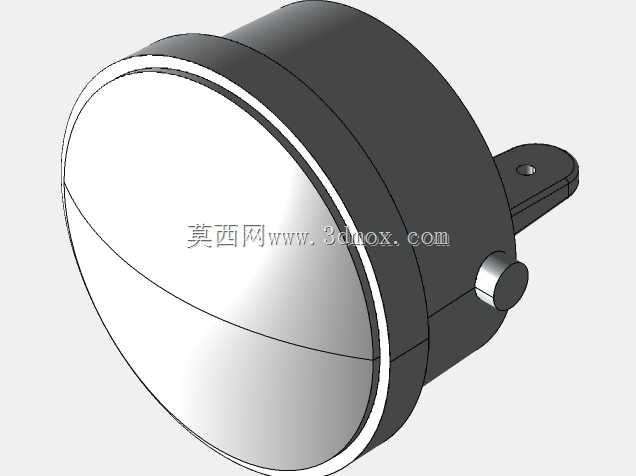

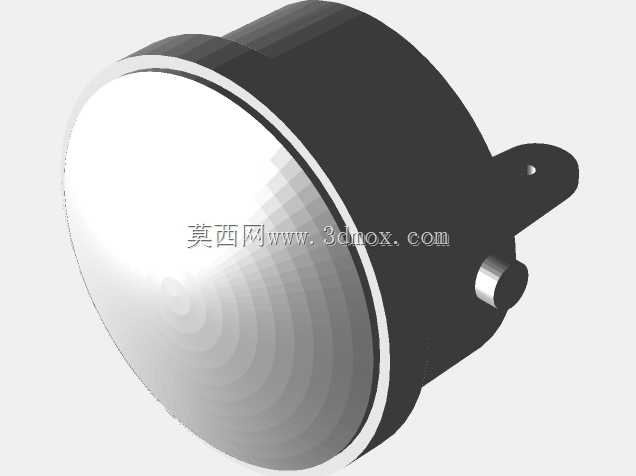

　　这款车灯的结构设计首先考虑了越野场景下的复杂安装环境，主体采用嵌入式安装的圆柱壳体结构，壳体外侧预留了两个对称的柱状安装定位柱，能够直接卡入前保险杠或者改装格栅的预留安装孔位，不需要额外制作复杂的转接支架，适配市面上多数硬派越野车型的前杠预留灯位，安装边界控制在直径90mm、深度75mm的圆柱空间内，不会和保险杠内部的防撞梁、线束管路产生干涉。从功能设计层面来看，灯组正面采用环形导光条作为日间行车灯光源，导光条内侧设置了带透镜的主照明单元，透镜表面做了三段式的遮光纹理设计，能够在保证近光照明铺路范围的同时，避免对向车辆驾驶员产生眩目问题，符合车用外部照明的配光要求。壳体部分采用耐高温的改性ABS材质注塑成型，表面做了哑光磨砂处理，

　　能够抵御越野行驶中飞溅的泥沙、碎石冲击，同时在灯组正面的环形镀铬装饰圈和黑色壳体之间做了一圈密封胶槽，装配时填充防水密封胶后可以达到IP67的防护等级，能够应对雨天涉水、高压水枪冲洗等使用场景，不会出现内部进水起雾的问题。在实际应用场景中，这类辅助灯既可以作为硬派越野车型的原厂雾灯替换件使用，也可以作为改装车型的额外辅助照明单元，安装在竞技杠、车顶行李架的预留灯位上，环形的日行灯点亮后有很高的辨识度，和硬派越野的粗犷外观风格匹配度很高。设计过程中特意将灯组的散热结构集成在壳体后部，没有额外突出的散热鳍片，既减少了安装时需要的预留空间，也避免了越野行驶中树枝、杂草勾挂散热结构造成灯组移位或者损坏。接线端采用标准的车用防水接插件，

　　针脚定义和多数原厂车灯的接插件兼容，改装时不需要破线处理，直接对插即可完成接线，降低了改装的施工难度。灯组内部的光源基板采用铝基电路板，直接和后部的壳体接触，通过壳体本身进行被动散热，不需要额外加装散热风扇，减少了运动部件的故障点，能够在颠簸、多尘的越野环境下长期稳定工作。主照明单元的透镜角度经过调校，照射距离可以达到120米，铺路宽度覆盖车头前方三车道范围，环形日行灯的亮度符合日间行车灯的法规要求，在晴天强光环境下也有足够的可见度，能够提升车辆行驶时的被辨识度，降低路口、非铺装路面会车时的碰撞风险。从结构装配的角度来看，整个灯组采用卡扣加密封胶的装配方式，没有外露的固定螺丝，外观整体性更强，同时后期维护更换光源时，

　　只需要撬开正面的装饰圈即可拆开灯体，不需要破坏壳体结构，维护便利性较好。安装定位柱的位置做了加强筋处理，即使车辆在颠簸路面长期行驶，也不会出现定位柱断裂、灯组晃动的问题，定位柱上预留了螺丝孔位，在安装孔位间隙偏大的情况下，可以额外加装固定螺丝提升连接强度，适配不同厚度的安装面板。
