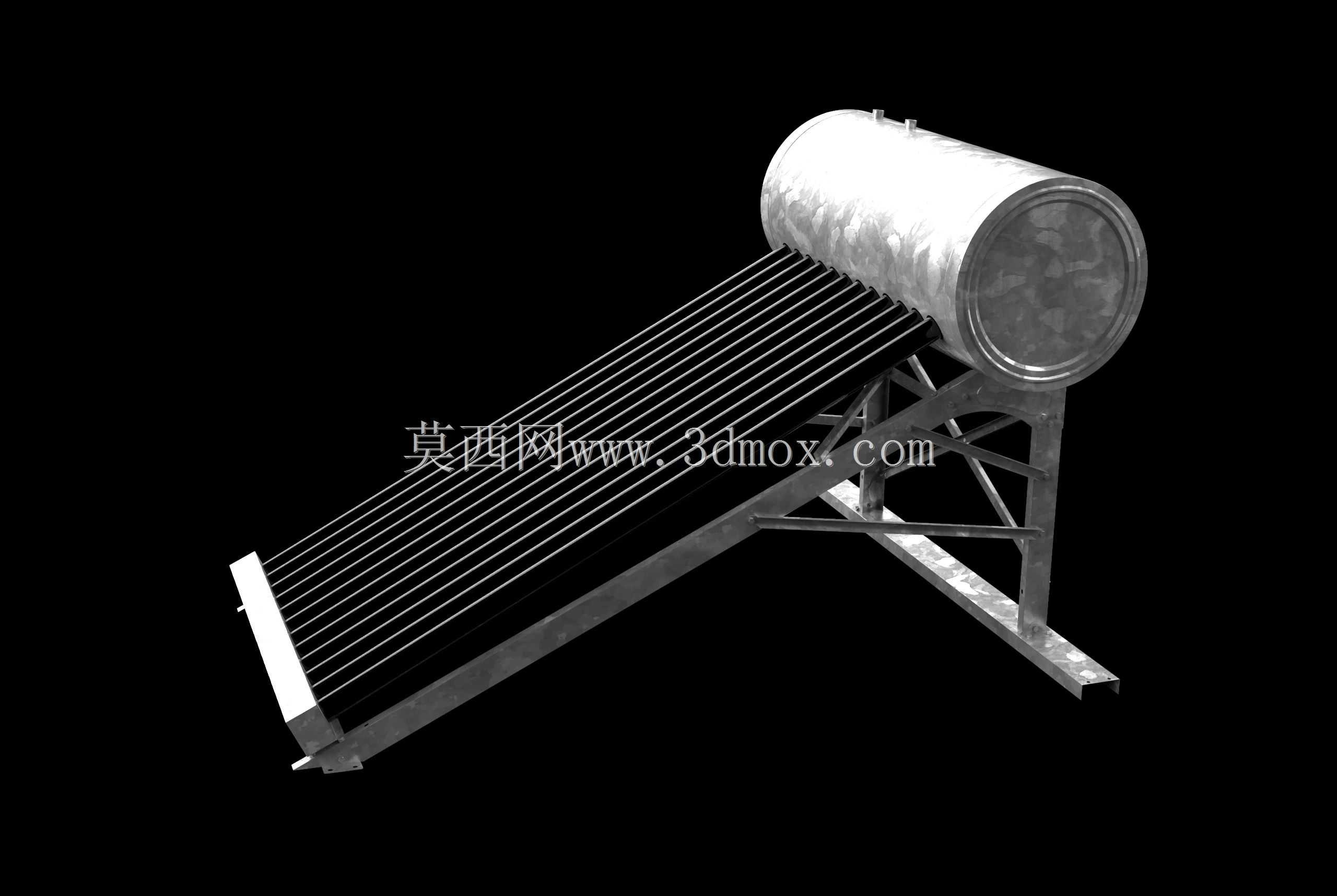

带车顶安装支架的100升高压太阳能集热装置

　　这套带车顶安装支架的高压太阳能集热储水装置，最初的设计需求来自户外旅居、野外作业场景的移动供热需求，区别于常规落地式家用太阳能设备，它需要适配车顶有限的安装空间，同时承受车辆行驶过程中的振动、风阻以及不同海拔下的气压变化，因此整体结构做了针对性的强化设计。从结构组成来看，装置核心分为承压储水筒体、真空集热管阵列、倾斜安装支架三个部分，储水筒体采用卧式圆柱结构，相比立式结构能有效降低整体重心，减少车辆行驶时的风阻影响，筒体两端采用冲压成型的椭圆形封头，焊接处做了圆弧过渡处理，能承受0.6MPa以上的静态水压，满足高压供水的使用要求，避免高海拔低气压环境下筒体出现变形渗漏的问题。集热管部分采用12支直径58mm的标准真空集热管，

　　平行排布在筒体侧下方，集热管与筒体的连接位置采用硅胶密封圈嵌套结构，既保证密封性能，又能在车辆振动时提供一定的缓冲余量，避免集热管因硬连接受力碎裂；集热管阵列的倾斜角度固定为42度，这个角度是综合考虑国内大部分地区的年平均太阳高度角，以及车顶安装时的高度限制确定的，既能保证不同季节的集热效率，又不会因为倾斜角度过大导致整体高度超出车顶限高要求。安装支架是这套装置的设计重点，整体采用镀锌方管焊接成型，底部设置了两根平行的纵向安装梁，梁上开有长圆形的调节安装孔，可以适配不同车型车顶行李架的安装孔距，不需要额外打孔就能完成固定；支架的斜撑部分采用三角形桁架结构，在集热管阵列的下方设置了横向加强筋，既可以承托集热管尾部，

　　避免车辆颠簸时集热管出现晃动，又能提升整体支架的抗扭刚度，经过振动模拟测试，在3g加速度的持续振动下，支架不会出现焊缝开裂、结构变形的问题。在实际应用场景中，这套装置可以直接安装在房车、野外作业工程车的顶部，不需要额外占用车内空间，白天通过真空集热管吸收太阳辐射能，将筒体内的储水加热到60摄氏度以上，筒体的保温层采用50mm厚的聚氨酯整体发泡工艺，保温层外覆0.5mm厚的彩钢板外壳，在环境温度0摄氏度的情况下，筒内水温24小时温降不超过8摄氏度，可以满足野外场景下的生活热水需求，不需要额外消耗电能或者燃油。设计过程中还考虑了安装维护的便捷性，集热管与筒体的连接采用快拆结构，更换单根集热管时不需要排空整个筒体的储水，

　　只需要将损坏的集热管旋转拔出即可完成更换；筒体顶部设置了自动排气阀，当筒内水温升高产生蒸汽导致压力超过阈值时，排气阀会自动泄压，避免筒体内部压力过高出现安全隐患；筒体的进出水口都设置在筒体的同一侧端盖上，方便连接车内的供水管道，减少管路的走线长度。从安装边界来看，整套装置的总长度控制在1.6米以内，宽度不超过1.2米，安装完成后总高度（从车顶安装面算起）不超过0.8米，符合大部分道路的车辆限高要求，整体空载重量控制在85公斤以内，注满水后的总重量约为185公斤，这个重量在绝大多数车型车顶行李架的承重范围内，不会超出车辆的承载上限。在集热效率方面，在太阳辐照度达到800W/㎡的晴天环境下，筒内100升初始温度15摄氏度的冷水，经过4小时的日照可以升温到55摄氏度以上，能够满足3-4人的日常热水使用需求；筒体内部设置了导流板，冷水从筒体下部进入，热水从上部流出，避免使用时冷水直接混入热水区导致出水温度骤降，提升使用体验。针对户外使用的复杂环境，支架的所有金属部件都做了镀锌防腐处理，外露的螺栓采用不锈钢材质，能够在多雨、高盐雾的沿海环境下长期使用，不会出现锈蚀问题；集热管的外管采用高硼硅玻璃材质，抗冲击性能是普通玻璃的3倍以上，能够抵御行驶过程中飞溅的小石子冲击，降低使用过程中的损坏概率。
