四扇折叠式双速通道闸机结构设计

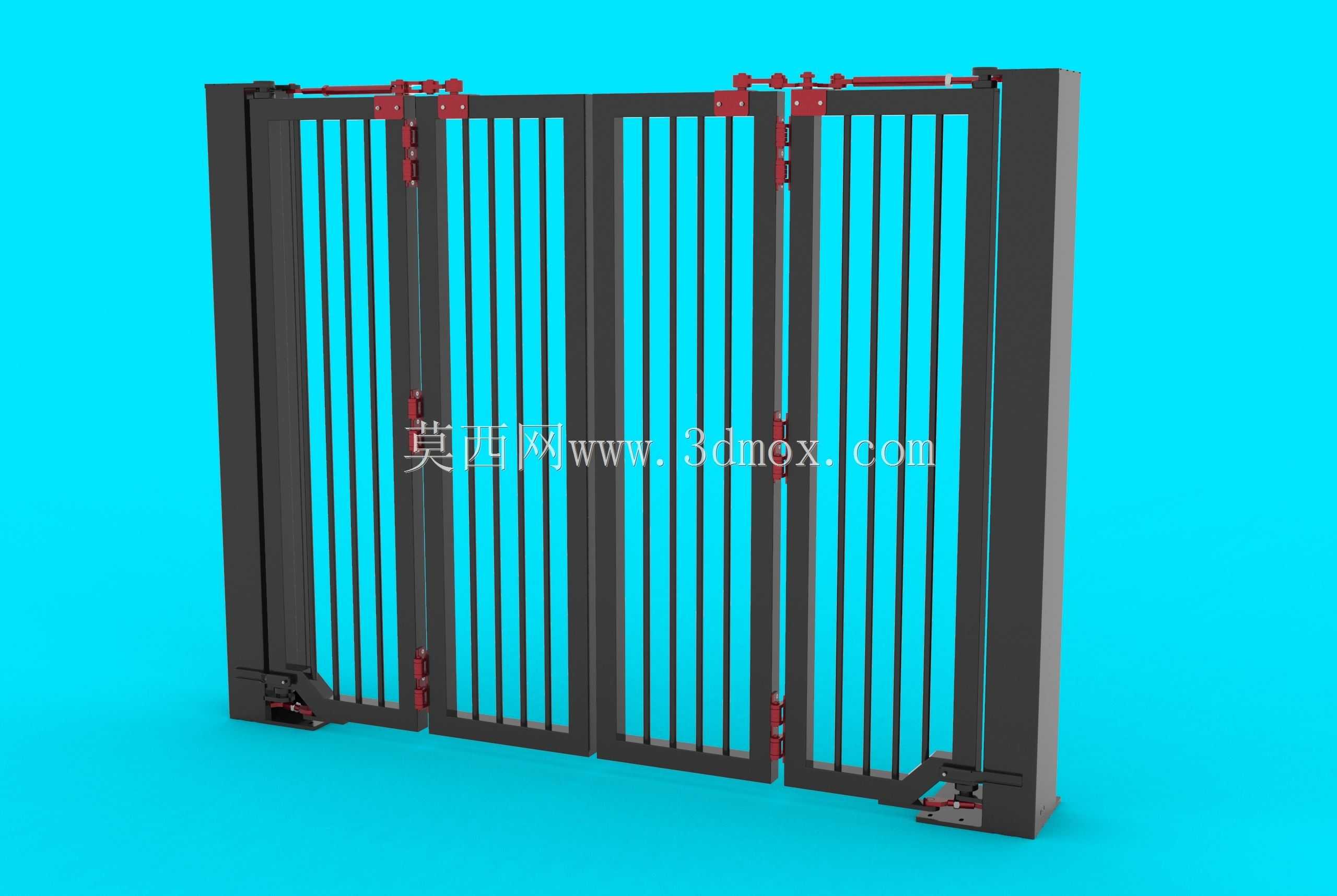

　　这款四扇折叠结构的双速闸门，主要应用在园区出入口、场馆检票通道、办公区人行管控这类需要兼顾大流量通行与权限核验的场景，相比常规单摆闸、三辊闸，折叠式的门扇结构在同等通道宽度下，开启后能留出更充裕的通行净空，遇到大件行李搬运、应急疏散的情况，门扇完全收拢后不会形成通行阻碍。从结构设计逻辑来看，门扇采用竖向栅条搭配外框的形式，在保证整体结构刚度的同时，尽可能降低门扇自重，减少驱动端的负载，每扇门扇的铰接位置都设置了耐磨衬套，长期往复开合也不会出现铰接松旷、异响的问题，门扇上下端都配置了导向定位组件，开合过程中不会出现门扇晃动、偏移的情况，关闭状态下相邻门扇的贴合边做了错位搭接设计，避免出现人员钻爬、夹手的安全隐患。双速驱动的设计逻辑，

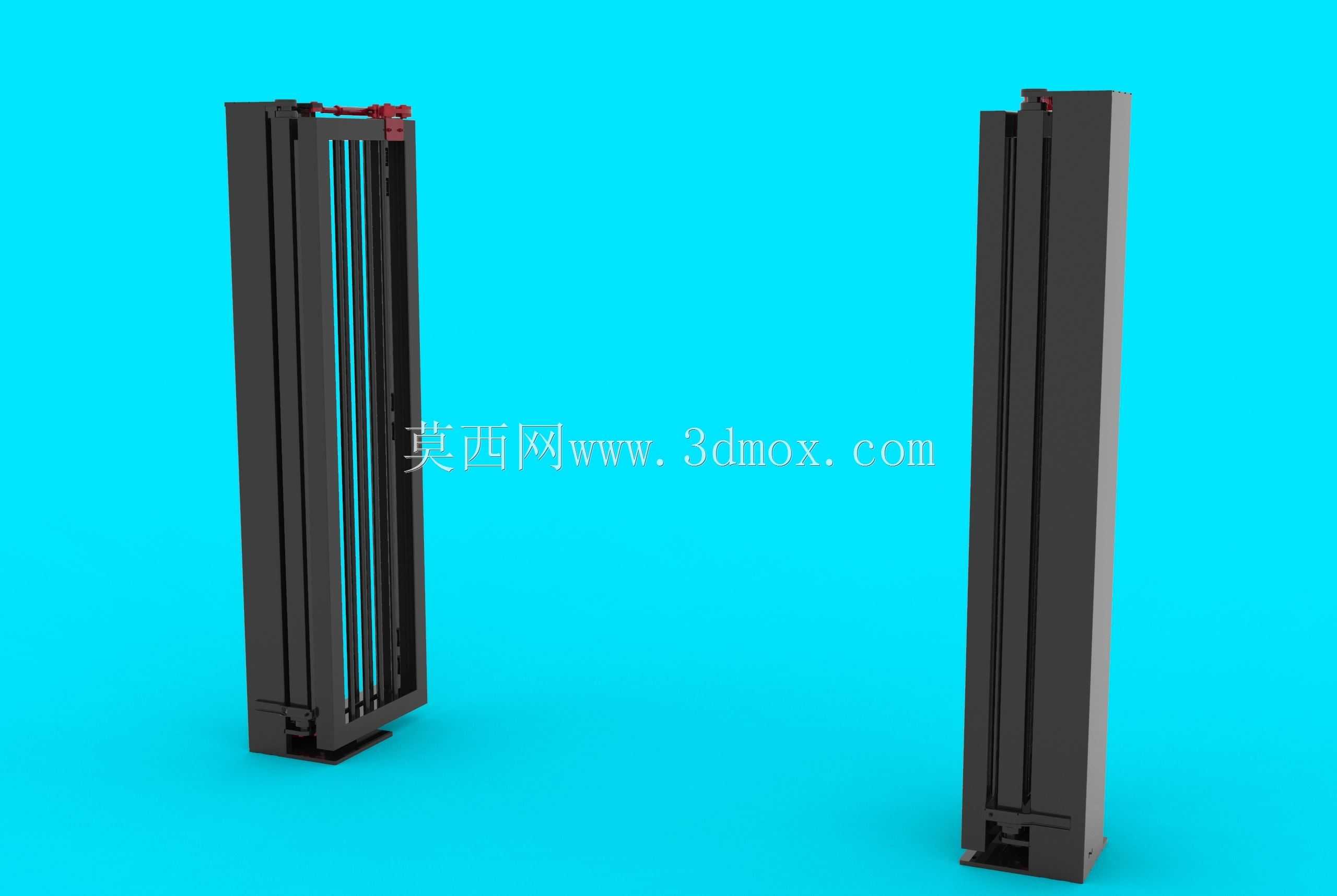

　　是在门扇开启初始阶段采用较快的运行速度，缩短人员等待的响应时间，在门扇接近完全开启或者完全关闭的位置切换为低速运行，减少门扇到位时的刚性冲击，降低运行噪音的同时，也能延长铰接件和驱动组件的使用寿命。安装边界方面，这款闸机的两侧立柱为固定承载结构，安装时需要保证立柱安装面的水平度偏差不超过千分之二，立柱与地面的固定采用膨胀螺栓连接，预埋的走线槽需要从立柱底部的穿线孔接入，避免明线外露影响整体外观，四扇门扇折叠收拢后，整体占用的侧向空间远小于同宽度的平开门闸，对于通道侧边预留空间不足的场地有更好的适配性。日常运行过程中，门扇的栅条间隙控制在安全范围内，既不会遮挡通行视线，也能防止人员随意翻越，门扇表面做了哑光耐磨处理，

　　长期高频接触使用也不容易出现划痕、掉漆的问题，底部的导向轮采用内嵌式安装，不会突出地面形成绊倒风险，整体结构没有外露的尖锐边角，所有连接位置都做了倒角处理，符合人行通道设备的安全设计规范。在结构建模过程中，每一处铰接点的运动行程都做了干涉校验，确保门扇在0到90度的开合全程，相邻门扇、门扇与立柱之间都不会出现运动卡滞，驱动组件的安装位预留了足够的维护空间，后期检修时不需要整体拆解闸机结构，就能完成驱动件、铰接衬套的更换作业。
