铁路电缆导向用单平轮结构

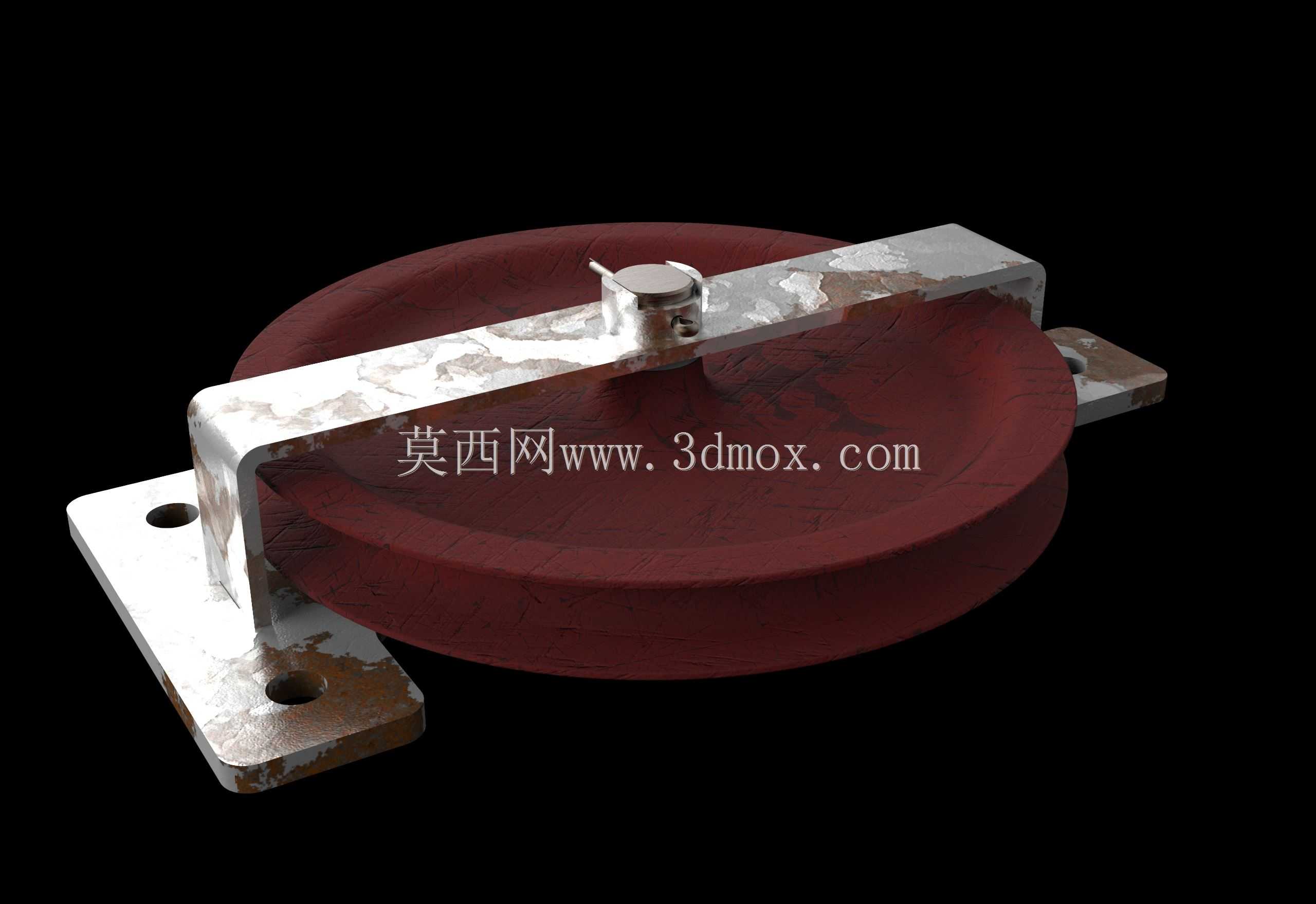

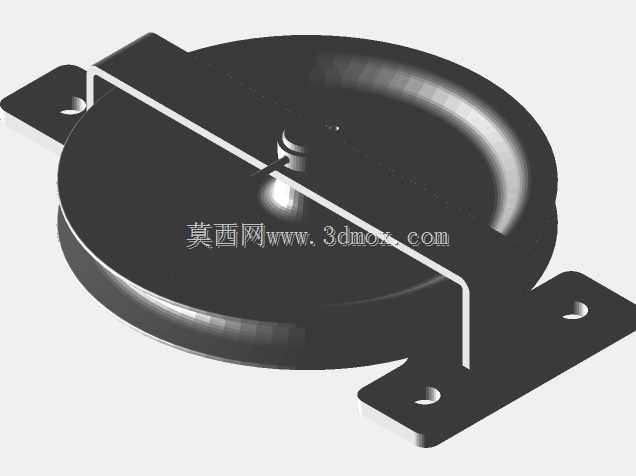

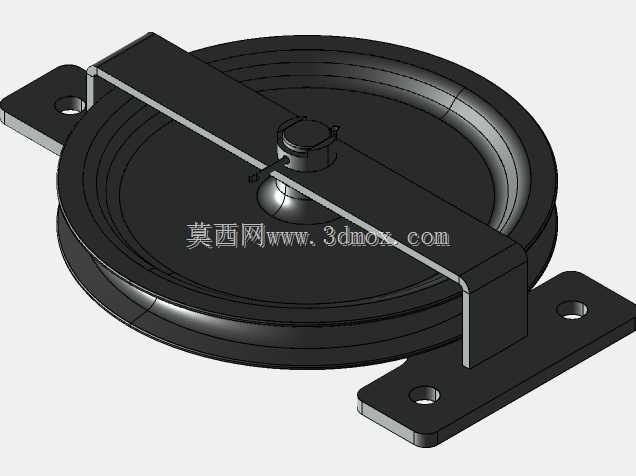

　　这款单平轮结构主要服务于铁路沿线的电缆敷设与导向作业场景，在铁路接触网配套、沿线信号电缆布设的施工与运维环节中，承担承托线缆、引导线缆走向的核心作用，避免线缆在拖拽布设过程中与硬质基面、金属构件直接摩擦造成外皮破损，同时可约束线缆的排布路径，减少线缆长期使用过程中因风摆、震动产生的位移磨损。从结构设计逻辑来看，整体采用分体式装配思路，主体轮体选用耐磨非金属材质，轮面做内凹弧面处理，弧面曲率适配常规铁路电缆的外径范围，可保证线缆与轮面的接触面积足够，避免局部应力集中压伤线缆外皮；轮体中心嵌装金属衬套，与金属销轴配合实现转动，衬套的设计可降低轮体转动时的摩擦阻力，同时减少轮体材质与金属销轴直接接触产生的磨损，延长整体使用寿命。

　　外部的金属支架采用折弯成型的U型结构，支架底部延伸出带安装孔的固定翼板，两个安装孔的孔距与铁路沿线常用的安装基座、线缆架的预留孔位匹配，安装时可直接通过螺栓完成固定，无需额外加工适配；支架顶部设置销轴固定孔，搭配开口销完成销轴的轴向限位，防止设备运行过程中销轴窜动脱出，这种固定方式拆装便捷，运维时无需专用工具即可快速更换磨损的轮体。从安装边界来看，支架固定翼板的厚度适配常规M10规格的安装螺栓，轮体的转动半径与支架内侧的间隙控制在合理范围，既保证轮体转动时不会与支架内壁产生剐蹭，又能避免线缆从轮体与支架的间隙中脱出；整体结构的外轮廓尺寸紧凑，可适配铁路沿线狭窄的安装空间，无论是安装在接触网支柱侧面，还是线缆沟槽的侧壁，

　　都不会占用过多的排布空间，不会对其他线缆、构件的安装造成干涉。在实际使用过程中，轮体可随线缆的拖拽动作自由转动，将线缆与构件之间的滑动摩擦转化为滚动摩擦，大幅降低线缆布设时的拖拽阻力，减少施工人员的作业强度，同时也能降低线缆外皮的磨损概率，提升电缆线路的长期运行可靠性；金属支架表面做防锈处理，可适应铁路沿线露天的高湿、多粉尘的作业环境，减少长期使用过程中的锈蚀损耗，降低运维更换的频次。
