可3D打印组装式锂电池储能外壳结构

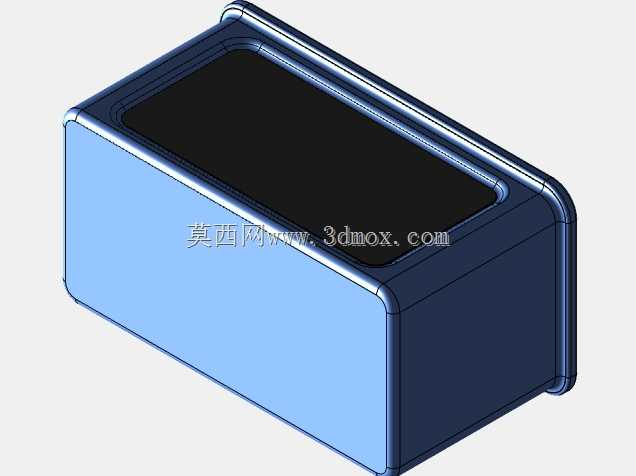

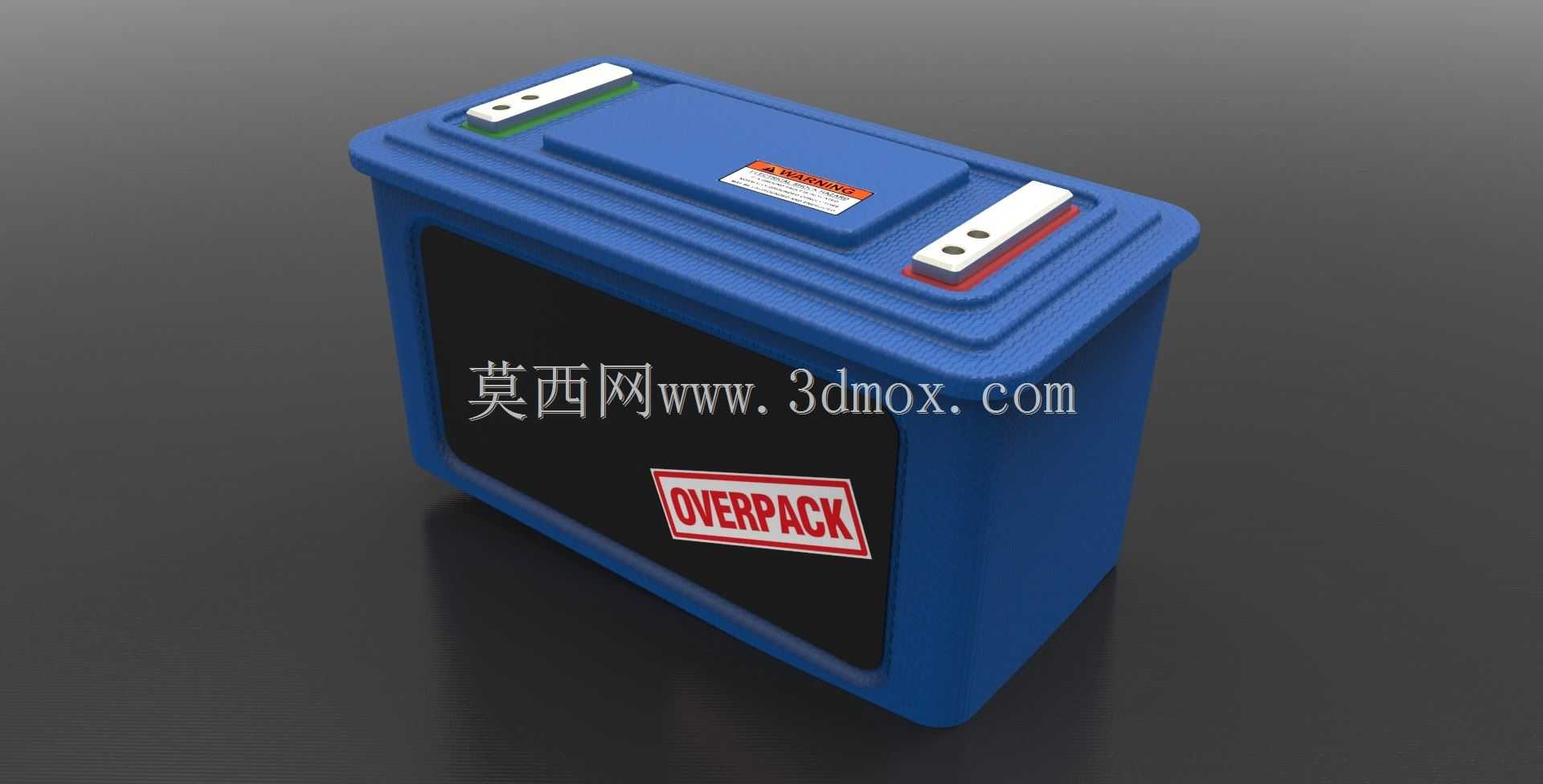

　　这款锂电池组外壳结构适配6串锂电芯排布方案，整体采用模块化拼接设计，所有结构件均可通过桌面级FDM3D打印机直接制作，无需额外开模，适合小批量定制储能场景、户外便携电源改装、小型代步工具动力电源自制等需求使用。壳体主体采用带加强筋的槽型结构，侧壁厚度均匀控制在2.5mm，既保证打印过程中无翘曲变形，也能在电芯装入后提供足够的侧向支撑，避免车辆行驶或设备搬运过程中电芯受挤压出现形变。顶部盖板设计有两级定位止口，与壳体上沿配合后预留0.2mm的密封胶涂覆槽，可配合硅橡胶密封胶实现IP54级别的防尘防泼溅能力，适配户外作业的复杂使用环境。盖板上预留的两个电极安装位采用沉台设计，铜排接线端子嵌入沉台后表面与盖板顶面齐平，

　　避免外接线路拉扯时直接作用于焊点，同时端子周边设计有红色、绿色的极性标识凸台，打印时可通过更换不同颜色耗材直接实现标识一体化制作，无需后续喷涂或粘贴标识。壳体正面预留的标签粘贴区域做了微凹处理，粘贴警示标签后不会因日常摩擦出现标签卷边脱落的问题，侧面设计的内凹抠手位方便单人搬运取放，抠手位置做了R3圆角过渡，避免搬运时硌手。从安装边界来看，壳体内部电芯仓尺寸严格匹配18650或21700电芯成组后的外形，电芯与壳体内壁预留1mm间隙用于填充环氧绝缘板，防止电芯外皮磨损造成短路风险；壳体外部总宽度控制在180mm以内，可直接嵌入多数电动自行车、便携储能箱的原有电池安装位，无需对原有设备结构做额外切割修改。

　　结构设计时充分考虑3D打印的工艺特性，所有外露棱边均做了R2以上圆角处理，无小于45度的悬空结构，打印时无需添加支撑即可获得良好的表面质量，拼接位置采用卡扣加少量螺丝固定的方式，既方便后期拆开维护电芯，也能保证整体结构的连接强度，在1米高度自由跌落至水泥地面时不会出现壳体开裂、电芯脱出的问题。电极位置的绝缘隔离筋高度高出端子表面2mm，可防止金属异物意外搭接正负极造成短路，提升日常使用的安全冗余。
