LG触屏直板移动通讯终端结构设计

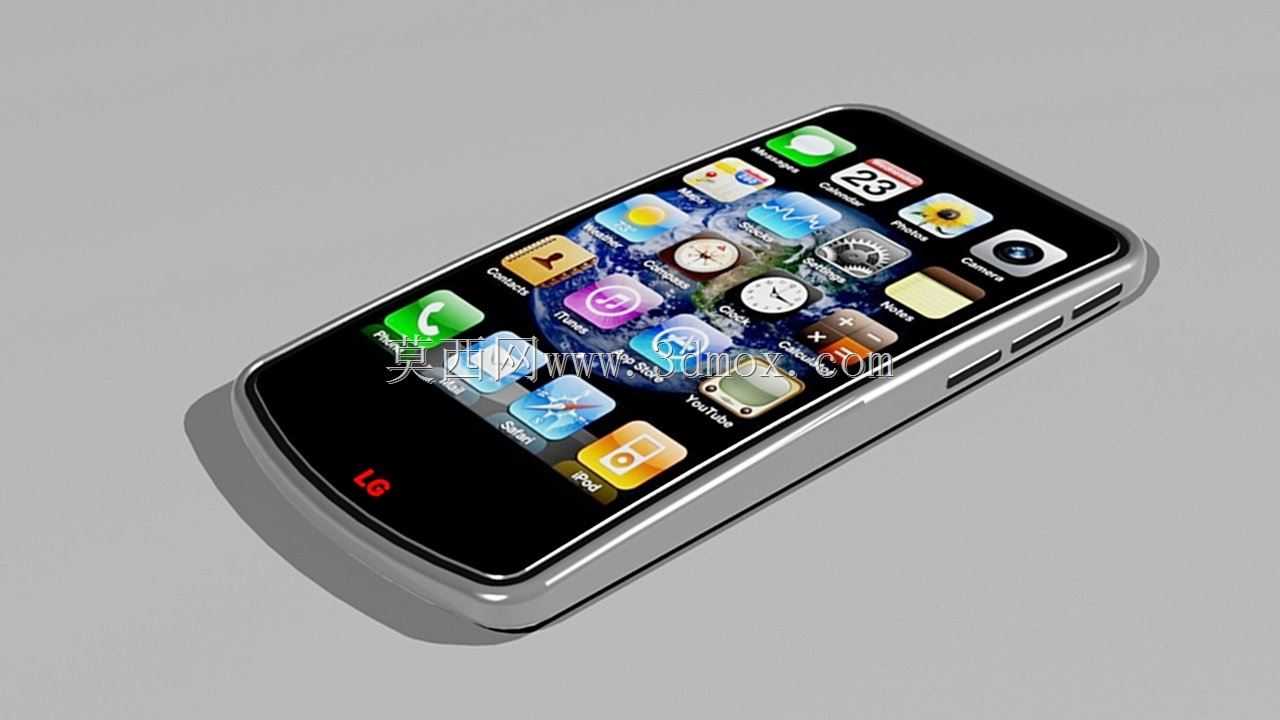

　　这款手持移动通讯终端的三维结构设计，首先围绕单手握持的人体工学边界展开，整机采用圆角直板造型，机身中框做了连续的弧面过渡处理，边缘倒角半径控制在3.2mm，避免直角硌手的问题，整机厚度控制在12.8mm，宽度62.1mm，长度115.5mm，适配成年男性单手握持时拇指的触控覆盖范围，横向握持时的重心落在机身中部偏下位置，长时间持握不会出现腕部受力偏移的疲劳感。正面覆盖的触控屏占据了正面78%的面积，屏幕下方预留了12mm宽度的下巴区域，布置品牌标识与触控反馈的隐藏式感应区，屏幕上方的窄边区域集成了听筒开孔、前置感光与通话拾音组件，开孔位置做了沉台处理，避免组装时出现偏位公差。机身侧面的按键布局集中在右侧中框区域，

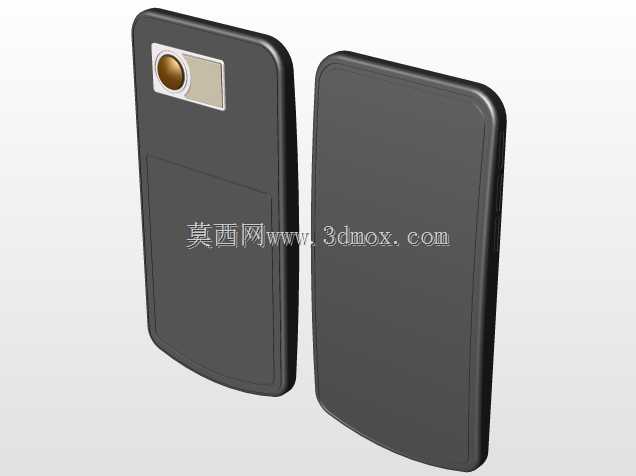

　　从上到下依次布置电源按键、音量调节按键，按键凸起高度0.8mm，按压力度控制在1.8N，反馈行程0.3mm，盲操作时可以通过按键边缘的凸起触感快速区分功能，不会出现误触。机身底部布置了数据接口与麦克风开孔，接口周围做了0.2mm的凸台防护，避免插拔数据线时刮花中框表面，顶部预留了3.5mm音频输出开孔，开孔内侧做了防尘网的安装卡槽，卡槽深度0.5mm，配合双面胶圈实现IP54级别的防尘防护。背面采用一体化的弧面后盖设计，后盖与中框的配合间隙控制在0.05mm以内，断差不超过0.03mm，后盖表面做了细磨砂处理，摩擦系数控制在0.4，放在光滑倾斜表面时不会出现滑落问题，后置摄像头模组布置在背面左上角，模组表面覆盖透明保护镜片，

　　镜片高出后盖表面0.3mm，周围做了金属防护圈，避免平放时镜片直接接触桌面产生划痕。内部结构采用分层堆叠设计，最上层是触控屏与显示模组的贴合层，中间层是主板与电池仓，电池采用内置式设计，电池仓周围布置了缓冲泡棉的安装位，泡棉压缩量预留0.3mm，避免跌落时电池受到硬冲击，主板上的元器件布局避开了机身的受力弯折区域，SIM卡卡槽布置在机身顶部，采用抽拉式结构，卡槽弹出行程控制在8mm，不会出现弹出过度掉落的问题。天线部分布置在机身底部的中框内侧，避开金属后盖的信号屏蔽区域，天线与主板的连接采用弹片接触，接触压力控制在0.3N，保证信号传输的稳定性，同时避免组装时压伤天线弹片。扬声器开孔布置在机身背面下方，采用阵列式小孔设计，

　　每个开孔直径1.2mm，开孔内侧贴有防尘网，出声通道做了斜面导音设计，提升正面的出声响度。这款设备的结构设计充分考虑了日常使用的跌落防护，四个边角位置做了内置的缓冲胶塞安装位，胶塞采用邵氏硬度40度的硅胶材质，1.2米高度自由跌落至混凝土地面时，可以吸收70%以上的冲击能量，避免屏幕与内部元器件受损。中框采用铝合金材质，表面做了阳极氧化处理，硬度达到HV350，日常使用中的钥匙等硬物刮擦不会产生明显划痕，后盖采用PC+ABS混合材质，兼顾韧性与表面处理的质感，不会出现低温环境下后盖脆裂的问题。在组装工艺上，整机采用螺丝加卡扣的混合固定方式，中框与后盖的配合卡扣间距控制在15mm，每个卡扣的扣合量0.4mm，保证装配后的紧密性，同时方便售后拆解维修，内部的排线全部采用卡扣式连接，避免焊接带来的维修难度，排线布置时预留了0.5mm的松弛量，避免组装时拉扯排线导致断裂。在实际应用场景中，这款设备可以满足日常移动通讯、便携多媒体播放、移动网络接入等需求，结构设计上充分平衡了便携性、耐用性与内部元器件的堆叠效率，在有限的机身空间内实现了所有功能组件的合理布置，同时兼顾了外观的简洁质感与握持的舒适度，对于同类直板触屏移动终端的结构设计具备参考价值，建模过程中所有的配合公差、安装间隙都按照消费类电子产品的量产标准设定，可直接用于手板制作与结构验证环节。
