扇形多规格钻头收纳放置架结构设计

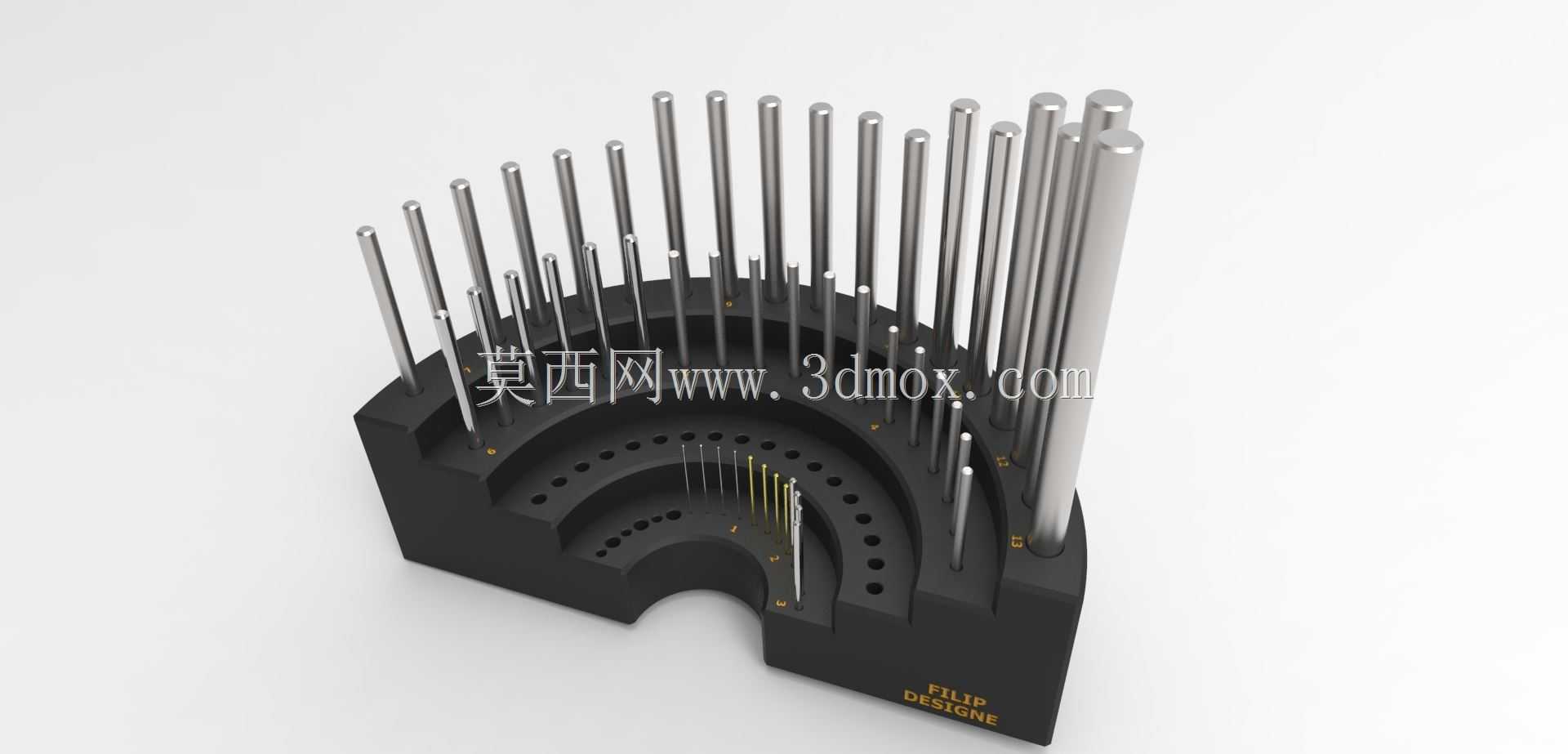

　　这款扇形钻头收纳架主要面向机加工工位、3D打印工作室、手工模型制作场景设计，解决零散钻头、小型冲针类细长刀具随意摆放导致的磕碰损伤、取用查找耗时、规格混放的实际问题。整体采用半圆弧扇形布局，底座为实心块状结构，底部做平整处理，可直接放置在钳工台、机床操作侧台面、3D打印机旁的工具置物区，无需额外固定安装，放置后接触面积充足，即便插满不同长度的钻头也不会出现侧翻问题。

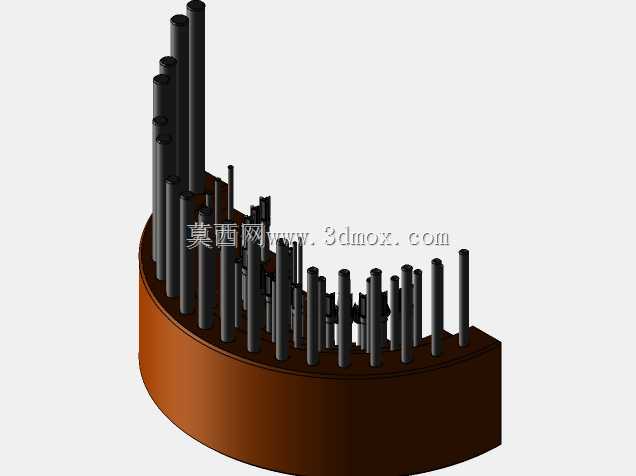

　　设计上采用阶梯式孔径排布逻辑，沿扇形弧面从内到外设置多排安装孔，最内侧小孔径适配0.5mm-3mm的微型钻头、模型制作细冲针，中间排适配3mm-8mm的常规加工钻头，最外侧大孔径孔位适配8mm-13mm的大规格钻头，不同排的孔位深度做差异化处理，内侧孔位深度较浅，适配短尺寸微型刀具，外侧孔位深度更深，匹配长尺寸大直径钻头的放置稳定性，避免细长刀具插放后倾斜歪倒。每排孔位旁预留了微小的平面区域，可后续粘贴规格标识贴，方便操作人员快速识别对应孔径的刀具，减少找工具的无效耗时。

　　底座侧面做了圆弧过渡处理，没有尖锐棱角，避免工位操作时剐蹭操作人员手臂，整体外形的扇形半径控制在150mm以内，厚度为40mm，占用台面空间极小，可适配多数狭窄的工位边角区域放置。孔位与孔位之间保留了足够的壁厚，即便采用PLA、ABS等常见3D打印材料制作，也能保证反复插拔钻头时不会出现孔壁开裂、底座变形的问题。不同于传统直排式钻头架，扇形布局的取放开口角度更大，操作人员站在工位正前方即可伸手拿到所有规格的钻头，无需侧身或者挪动架体，适配单人操作的工位动线。架体上还预留了几个微型小孔，可同时收纳3D打印喷嘴清理针、细小顶针等微型工具，实现单架多类小型加工工具的集中收纳，减少台面上零散工具盒的占用空间，保持工位整洁。实际使用中，插放钻头时刀具刃口完全处于孔位内部，不会暴露在外，避免刀具刃口和其他工具磕碰产生崩口，也能防止操作人员误触锋利刃口造成划伤，兼顾收纳效率与操作安全性。
