小型无线WiFi安防监控摄像设备结构

　　这款小型WiFi安防摄像设备的结构设计，首先围绕民用及商用零散点位的监控部署需求展开，适配家庭入户区域、商铺边角、仓储货架间隙、办公工位盲区等传统布线监控难以覆盖的场景，无需布设网线与电源线槽，仅需预留固定点位即可完成部署，大幅降低零散监控点位的施工成本。设备整体采用方正金属壳体搭配外置棒状天线的布局，壳体选用铝合金材质一体铣削成型，表面做哑光硬质氧化处理，既可以屏蔽内部电路的电磁杂波对外发射干扰，也能阻隔外界环境的电磁干扰影响WiFi信号稳定性，同时金属壳体的导热性能可将内部图像传感器、主控芯片、WiFi模块工作产生的热量快速导出，避免密闭空间内积热导致的画面噪点升高、设备断连等问题。镜头部分采用可调焦金属镜筒设计，

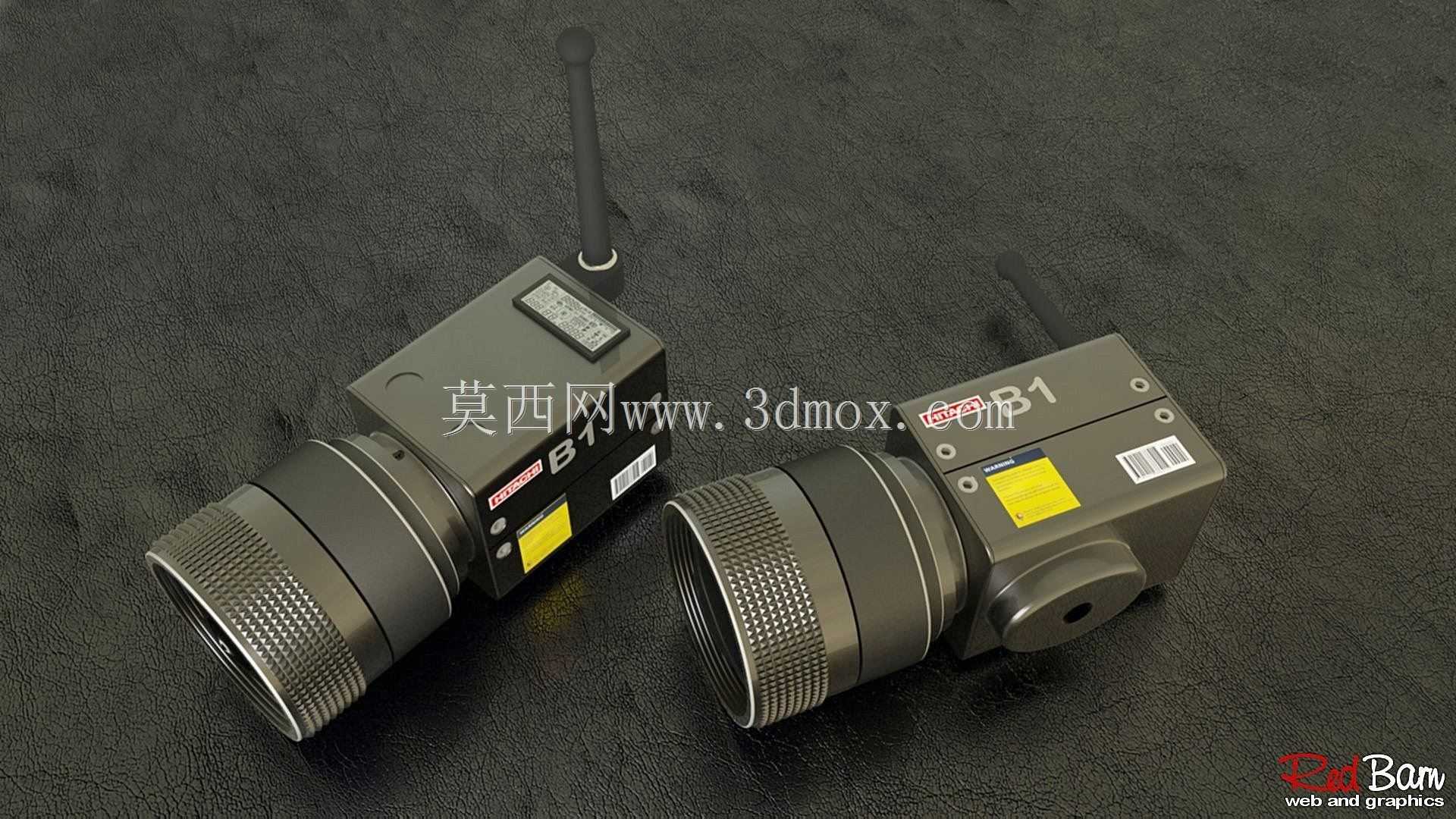

　　镜筒外圈滚压细密网纹滚花，调试时无需借助辅助工具，徒手旋转即可调整焦距，适配不同监控距离的画面清晰度需求，镜筒与壳体衔接处设置橡胶密封圈，可阻挡日常环境中的浮尘、飞溅水渍侵入镜头后组与图像传感器区域，满足半户外走廊、临街商铺门口等非极端恶劣环境的使用要求。外置棒状天线通过SMA接头与壳体内部的WiFi模块连接，天线可沿接头轴线做360度旋转调整角度，根据安装点位的路由器位置调整信号发射朝向，最大化无线传输的信号强度，避免金属壳体本身对信号的遮挡衰减。壳体侧面预留的安装基准面设置两个沉头固定孔，可直接通过自攻螺丝固定在墙面、支架或者设备外壳表面，安装时镜头光轴可根据监控区域朝向做小角度调整，固定后不会出现镜头滑移偏移的问题。

　　壳体表面的标签区域预留了铭牌、警示标识的粘贴位，生产组装时可直接粘贴对应参数标识，无需额外做丝印加工，降低批量生产的工艺成本。设备内部的PCB板通过四个铜柱固定在壳体内腔的定位柱上，图像传感器位于镜筒正后方，与镜筒后端面的距离预留了调焦行程余量，组装时可通过调整镜筒旋入深度完成焦距校准，校准后点胶固定镜筒位置即可避免运输、使用过程中焦距偏移。电池仓位于壳体尾部，可搭配内置锂电池实现断电后续航监控，也可通过侧边的Micro USB接口外接常电供电，适配不同场景的供电条件。整体结构的边角均做R2圆角处理，既避免安装调试时尖锐边角划伤操作人员，也能减少壳体磕碰时的应力集中，降低壳体变形的概率。
