小型单缸内燃机缸头总成结构设计

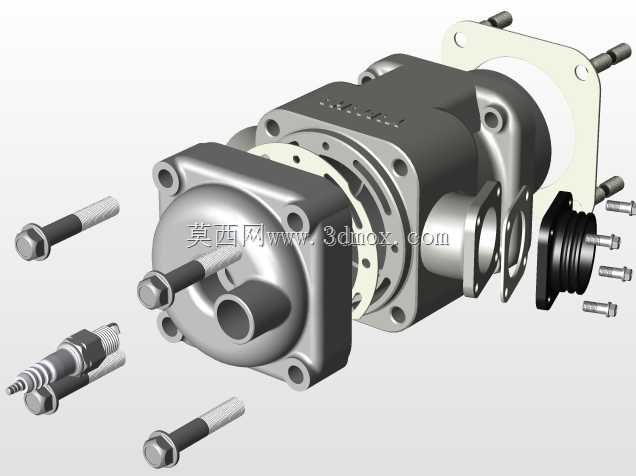

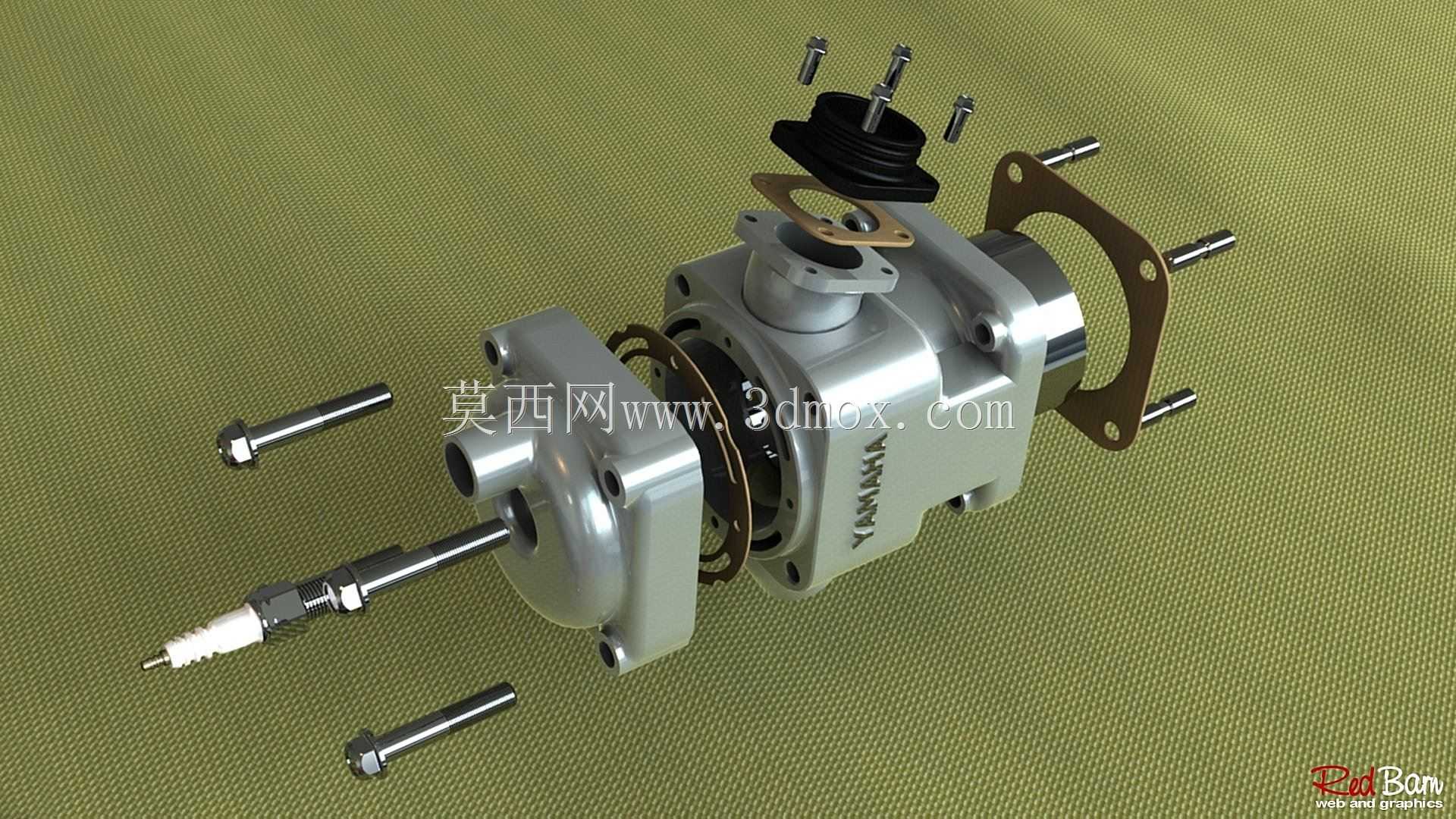

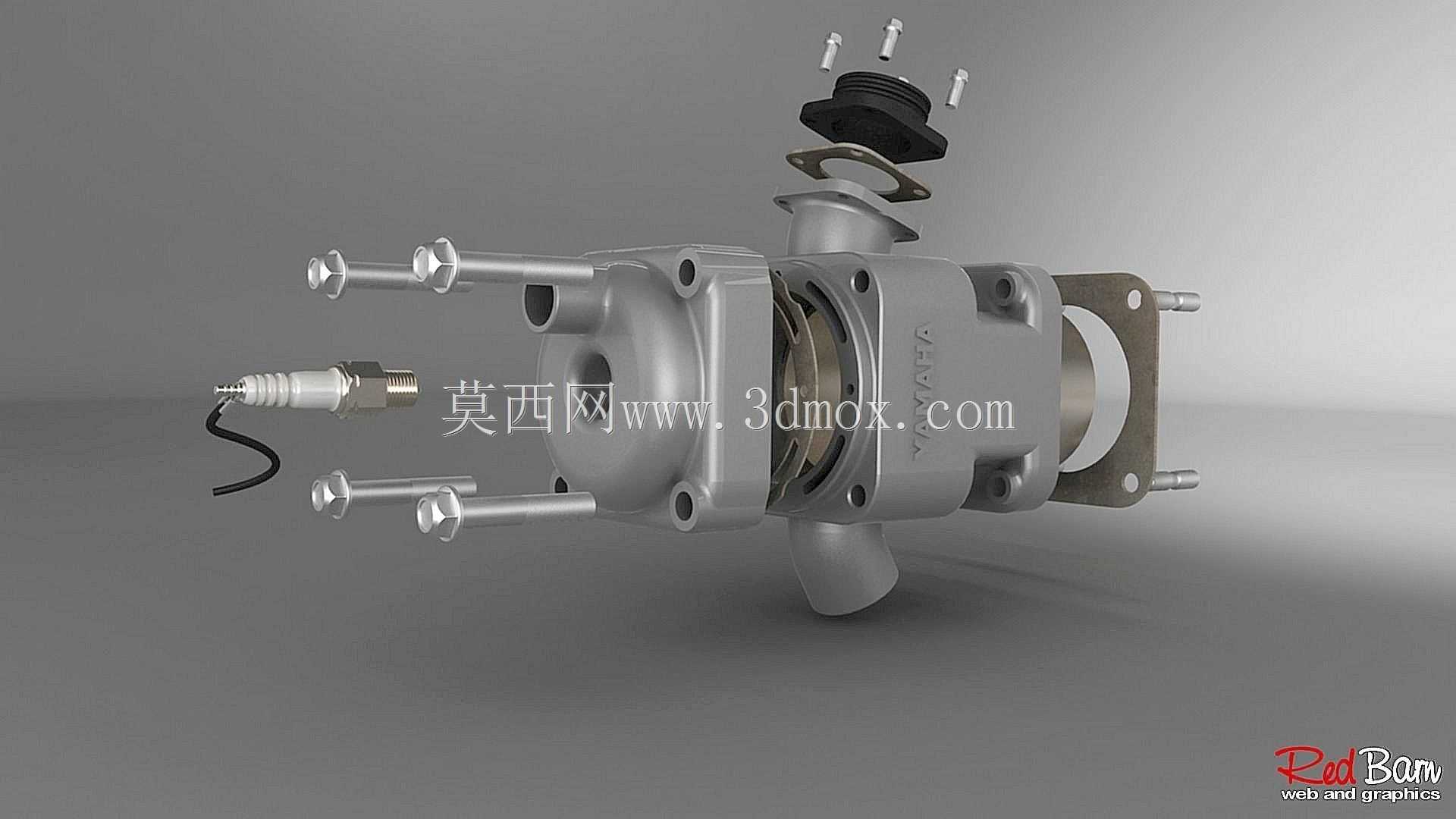

　　该结构为小型单缸内燃机的缸头总成，主要适配通用小型动力设备，常见于园林机械、小型发电机组、迷你摩托及航模动力单元等场景，承担着内燃机配气、点火、进排气导流与缸体密封的核心功能。从结构布局来看，整体采用分体式装配设计，主体为铸铝成型的缸头壳体，表面预留的散热鳍片结构可在设备运行时快速导出燃烧室内的高温，避免热负荷过高导致的部件形变或密封失效。壳体侧面设置的进排气通道采用流线型内壁设计，可降低气流进出阻力，提升充气效率，通道接口处预留的法兰安装位可直接对接化油器与排气消音组件，无需额外加工转接结构。点火组件采用标准规格火花塞安装位，侧方预留的接线卡扣结构可固定高压点火线，避免设备运行过程中振动导致接线松脱，

　　火花塞安装孔周边设计有加厚凸台，可承受点火瞬间的局部高压冲击，防止孔位开裂。缸头与缸体对接面采用多层密封结构，配套的金属密封垫片可承受燃烧室内的高温高压燃气冲击，周向均匀分布的螺栓安装孔采用等距排布设计，装配时可通过对角拧紧的方式保证密封面压力均匀，避免局部压力不足导致的燃气泄漏或垫片冲蚀故障。外露的长杆紧固螺栓采用贯穿式设计，可直接穿过缸头散热鳍片的预留通孔与缸体螺纹孔锁紧，螺栓头部的沉台结构可避免装配后突出散热面，减少外部磕碰损伤的概率。顶部预留的附件安装位可适配不同规格的气门摇臂组件与减压装置，满足不同排量机型的改装适配需求，整体安装边界紧凑，轴向与径向尺寸均控制在小型动力单元的常规安装范围内，

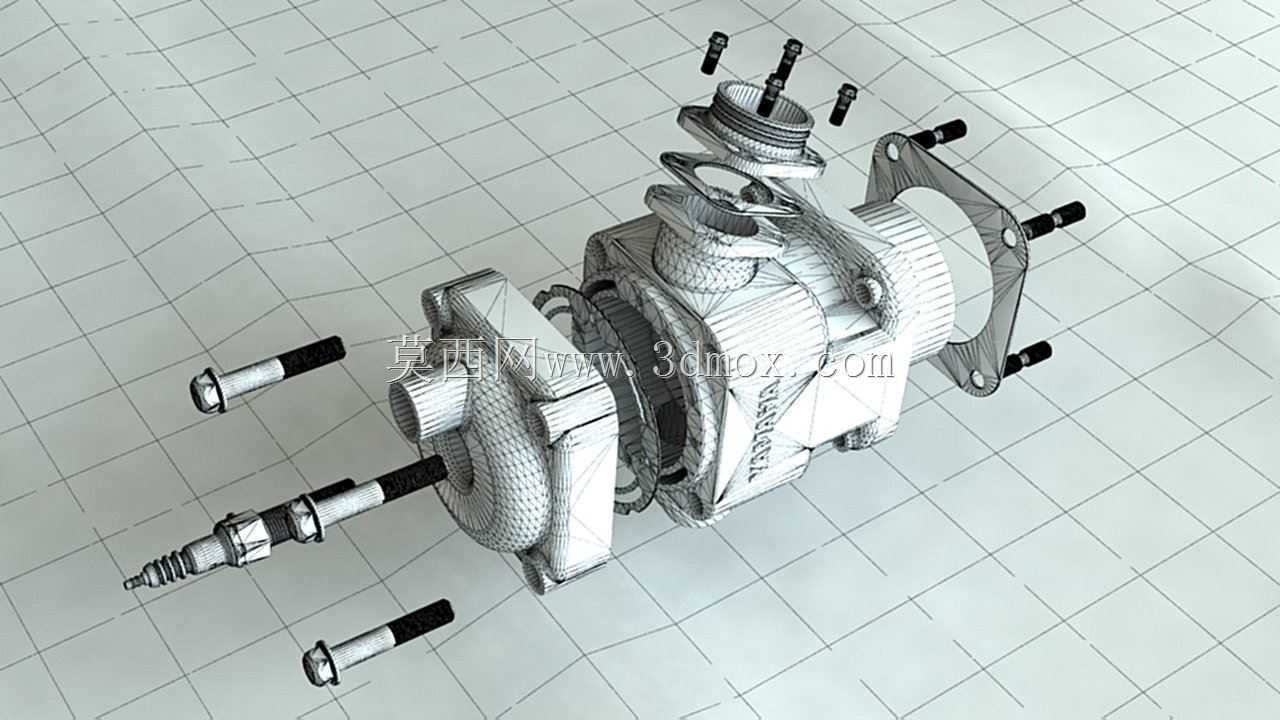

　　可直接替换同规格机型的原有缸头部件，无需对周边机架、油箱等结构进行改动。建模过程中对所有装配间隙做了工程化预留，密封面的平面度公差、螺栓孔的位置度公差均符合小型内燃机零部件的通用加工要求，可直接用于零部件加工出图参考，也可用于小型动力设备的整机装配仿真、运动干涉校验等场景，帮助设计人员快速完成动力单元的布局匹配与性能验证。
