焊接工装用L型低位V块定位支座

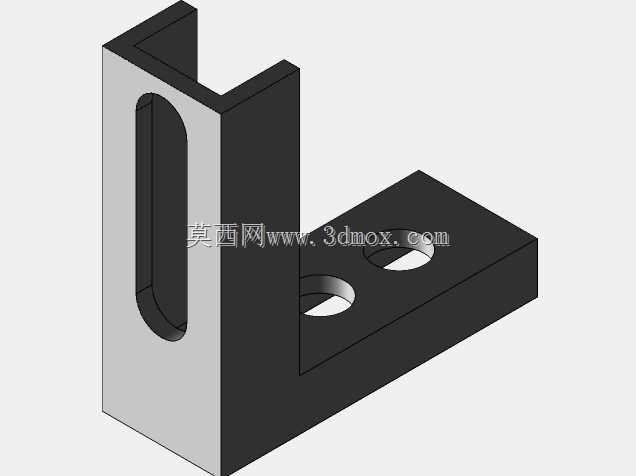

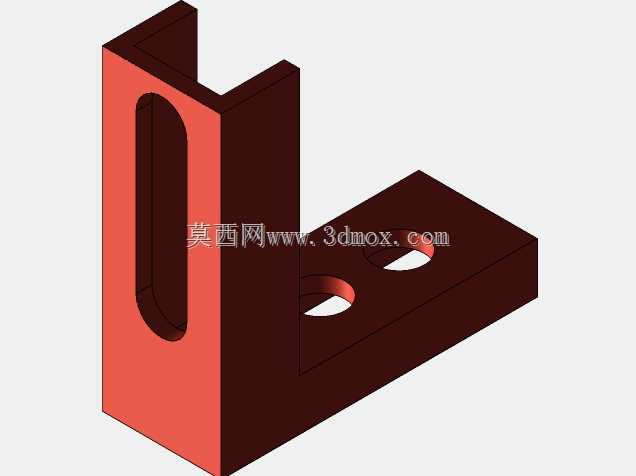

　　在焊接工装、装配检具的工位布局中，这类L型定位支座是工位辅件里的常用基础件，主要适配油管块、V形块的低位安装定位需求，解决小尺寸轴类、管类零件在工装台面上的精准放置问题，避免定位支撑过高带来的装夹干涉、重心偏移问题。从结构设计来看，支座采用直角L型一体结构，竖直立板上开设长圆形腰型调节槽，可根据待定位零件的直径、装夹高度需求，沿竖直方向调整配套V形块的安装高度，适配一定尺寸范围内的管类、轴类零件定位，无需额外加工垫片调整高度，减少工装调整的辅助工时。水平底板上开设两个圆形安装孔，可通过内六角螺栓直接固定在工装平台、焊接工作台的T型槽或螺纹孔位上，安装时可沿底板长度方向微调固定位置，适配不同工位的布局间距，安装边界清晰，

　　底板与立板的垂直精度直接决定定位基准的可靠性，建模时需保证两安装面的垂直度公差控制在0.02mm以内，避免定位时出现基准偏移。实际应用场景中，这类定位件常成对使用，分别支撑在轴类、管类零件的两端下方，配合上方的快速夹钳实现零件的压紧固定，在汽车油管焊接、小型液压管路装配、五金管件焊接工位中十分常见，相比等高块叠加的临时定位方式，一体结构的支座刚性更好，焊接过程中不会因为焊渣飞溅、工件碰撞出现移位，重复定位精度更稳定。设计时需注意立板腰型槽的宽度要匹配常用的M8、M10安装螺栓尺寸，槽的长度要覆盖常用的高度调节范围，底板的厚度要保证螺栓锁紧时不会出现变形，立板与底板的连接处做圆角过渡，减少应力集中，避免长期受装夹力出现根部断裂的问题。

　　这类定位件属于工装通用基础配件，可根据工位需求调整表面处理方式，焊接工位使用时可做发黑处理提升耐磨、抗焊渣附着性能，精密装配工位可做镀硬铬处理提升表面精度与防锈能力，建模时的安装孔位、腰型槽尺寸需符合工装设计的通用标准，方便和现有标准配件互换，减少非标加工的成本。
