光电子器件压缩成型工装模具结构

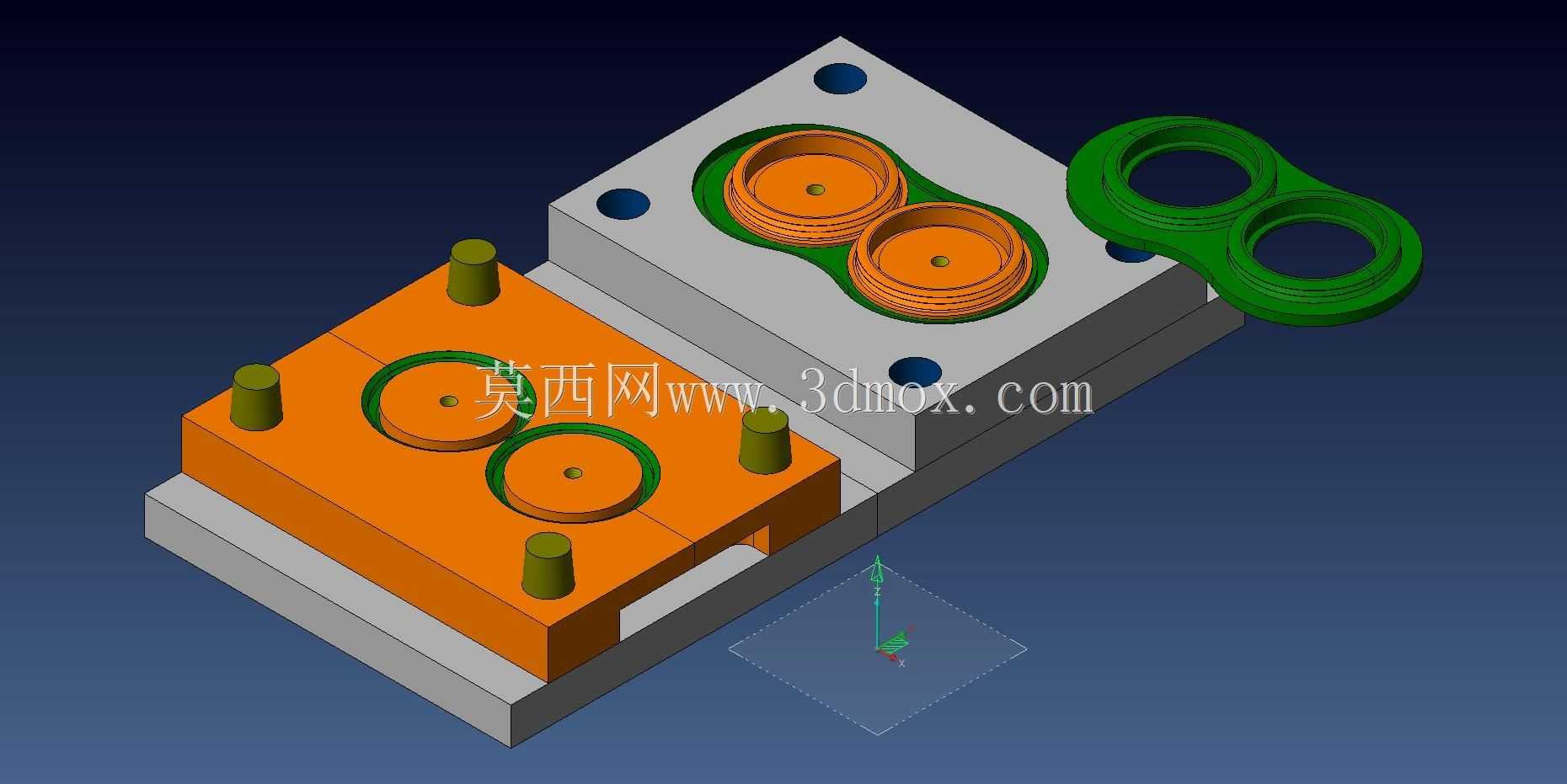

　　这套压缩成型结构主要面向光电子封装环节的绝缘基座批量压制作业，在光通讯器件封装生产线中，这类工装直接对接热压成型工位，承担环氧基封装料的热压定型任务，产出的零件是光电器件内部承载芯片、实现引脚绝缘定位的核心结构件，直接影响光器件的封装气密性与尺寸精度。整套结构采用上下模对合的经典压缩模布局，下模部分设置带定位销的橙色成型工位板，四个角位布置等高导柱，合模时导柱先导入上模对应导向孔，完全消除合模错位风险，保证上下模型腔的同轴度控制在0.02mm以内，避免压制成型的零件出现飞边过厚、型腔偏移的问题。上模部分集成了双腔成型结构，两个独立的圆形型腔对应光电器件基座的封装轮廓，型腔周边设置溢料槽，压制过程中多余的封装料会流入溢料槽，

　　不会在零件结合面形成难以清理的厚飞边，减少后续去毛刺工序的工作量。模具的安装边界完全适配常规100吨热压机的工作台T型槽间距，模架底座的四个安装沉孔位置与通用热压机的装夹孔位完全匹配，不需要额外制作过渡连接板就能直接上机装夹，上下模的闭合高度控制在180mm，适配多数中小型热压机的开模行程范围，不需要调整设备的限位参数就能满足开模取件的空间需求。设计过程中针对光电器件的成型特性做了针对性优化，型腔表面做了镜面抛光处理，粗糙度达到Ra0.8以下，压制完成后零件不会粘黏在型腔表面，配合模架上设置的顶出结构，开模后能自动将成型件顶出，不需要人工撬取，避免取件过程中造成零件边缘崩缺。上下模的合模面做了硬化处理，硬度达到HRC52-56，

　　长期反复合模压制不会出现合模面压塌、磨损的问题，能满足万次以上的压制作业寿命要求。型腔周边的绿色密封压环结构，在合模时能形成封闭的成型腔，压制过程中不会出现封装料从合模缝隙溢出的问题，保证成型零件的密度均匀，避免出现局部缺料、内部气孔的缺陷，满足光电器件封装的绝缘性能与结构强度要求。导柱与导向孔之间采用间隙配合，配合间隙控制在0.01mm以内，既保证合模过程滑动顺畅无卡滞，又能避免间隙过大造成的型腔错位，保证每一模压制出的零件尺寸一致性稳定在公差范围内。
