带散热结构的铝壳功率电阻三维建模

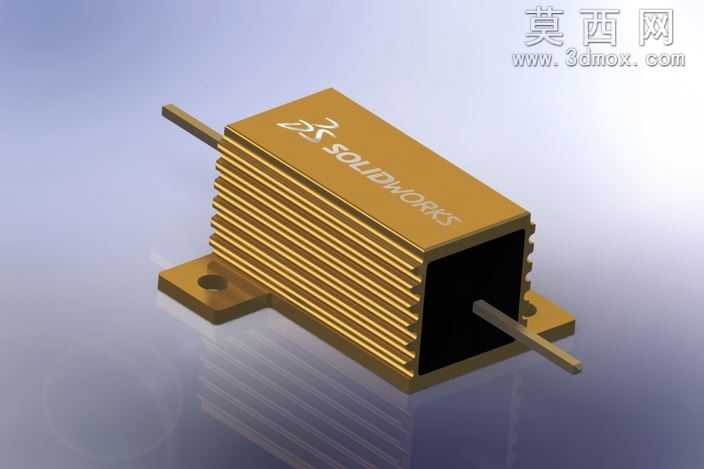

本作品为带散热结构的铝壳功率电阻三维建模成果，建模过程依托三维设计软件完成，整体采用参数化建模思路，先梳理功率电阻的实际结构组成，将模型拆分为铝制散热外壳、电阻芯体封装腔、两侧引出引脚、底部安装固定座四个核心模块逐一构建。建模阶段首先绘制底部安装座的二维草图，精准定位两个安装孔的中心距与孔径尺寸，通过拉伸特征生成带安装凸台的固定底座，保证底座与散热壳体的衔接面完全贴合无错位。随后构建散热外壳主体，外壳采用长方体空腔结构，外表面等距排布平行散热鳍片，建模时通过线性阵列特征快速生成多道鳍片，严格控制鳍片的厚度、间距与高度参数，还原铝壳电阻增大散热面积的结构设计逻辑，外壳顶面预留标识区域，通过包覆特征模拟产品标识的刻印效果。内部空腔结构通过抽壳特征完成，精准控制壳体壁厚，保证空腔尺寸可容纳电阻芯体与填充绝缘材料。两侧引出引脚采用扫掠特征生成，引脚从壳体两端的开孔处伸出，建模时严格匹配引脚的直径与伸出长度，还原引脚与壳体的装配位置关系。材质渲染阶段，铝制散热外壳赋予金色阳极氧化铝材质，调整材质的金属度、粗糙度与反射参数，还原铝壳氧化后的哑光金属质感，散热鳍片的边缘做轻微倒角处理，避免渲染时出现锐利生硬的边缘效果；引出引脚赋予镀锡铜材质，调整材质的光泽度表现金属引脚的光亮质感；内部空腔区域赋予黑色耐高温绝缘封装材质，模拟电阻内部的绝缘填充层效果；底部安装座与散热壳体为一体化铝结构，材质参数与外壳保持统一。渲染阶段采用三点布光方案，主光源从侧上方照射，突出散热鳍片的层叠结构与金属质感，辅助光源补亮暗部区域避免阴影过死，背景采用渐变浅灰色调，将视觉焦点集中在电阻模型本身，同时添加柔和的地面反射效果，提升模型的真实感。整个建模过程严格遵循功率电阻的实际生产尺寸比例，各部件的装配关系完全符合实物结构，既还原了铝壳功率电阻的外观特征，也准确呈现了其散热结构、安装结构、引脚结构的设计细节，可用于电子元件装配演示、电路系统三维布局、产品宣传展示等多个场景。
