带压柄直插式微动行程触发开关结构

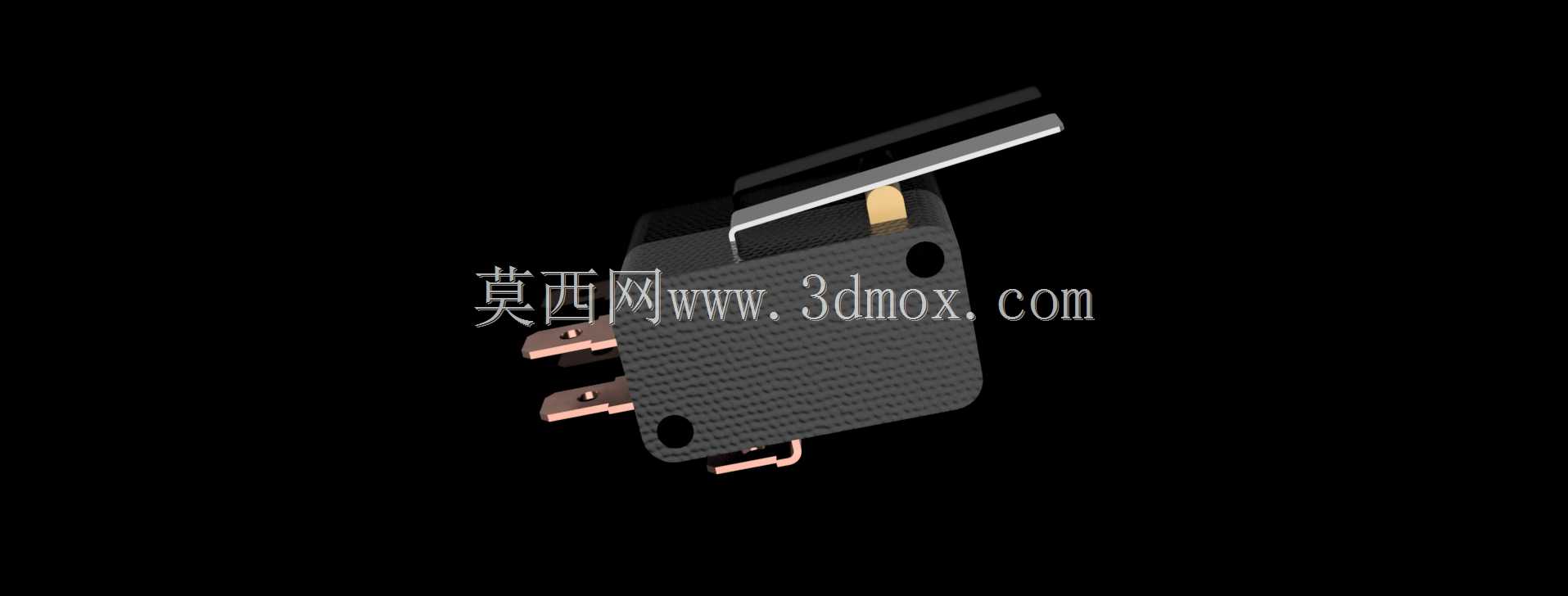

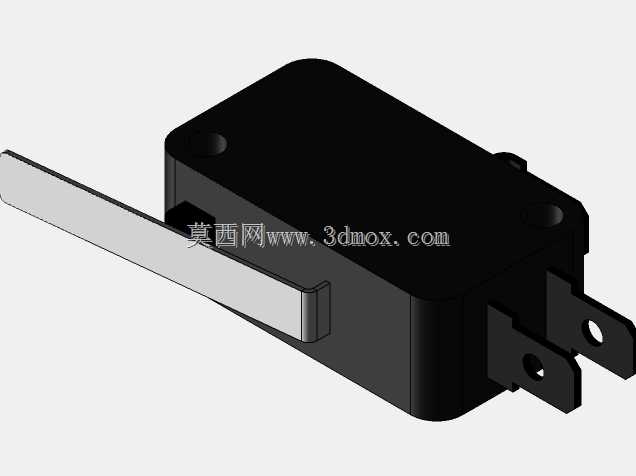

　　这类微动触发结构在工业控制、消费电子、小型机电设备里的应用覆盖极广，从自动化产线的位置到位检测，到家电内部的门体闭合反馈，再到小型电动工具的行程限位，都能见到同结构产品的身影。不同于大行程的限位开关，这类微动结构的触发行程极短，仅需要压柄产生毫米级的位移，就能完成内部触点的通断切换，响应速度快，触发压力一致性好，适合需要高频次触发、对触发位置精度有一定要求的场景。从结构设计来看，这款开关采用了常见的直插式引脚布局，三个引脚分别对应公共端、常开端、常闭端，适配常规PCB板的波峰焊工艺，引脚的伸出长度与间距符合通用接插件的安装规范，不需要额外定制转接座就能直接完成板载安装。开关本体采用矩形塑封外壳，外壳上预留了两个圆形安装定位孔，

　　既可以通过螺丝穿过定位孔完成设备壳体上的固定，也能适配配套的卡扣支架实现快装，安装孔的中心距、外壳的整体长宽高尺寸都参考了行业通用的微动开关安装边界，替换同规格老款产品时不需要重新调整安装位的开孔尺寸，能大幅降低设备维护时的替换成本。压柄部分采用了加长杠杆式设计，相比常规的短按钮微动，杠杆压柄可以放大触发行程，降低触发需要的按压力度，同时压柄的末端做了圆弧过渡，避免长期触发过程中压柄磨损被检测件的表面，也能减少压柄自身的磨损量，提升整体使用寿命。内部的触点组件采用了弹片式触发结构，弹片经过预压处理，在未触发状态下保持稳定的常闭触点接触，触发时弹片快速跳变完成触点切换，不存在缓慢接触过程中的接触不良、拉弧问题，

　　能适配小信号回路的通断控制，也能在额定电流范围内承载小功率负载的直接通断。外壳的塑封结构做了全包围设计，能阻挡日常使用过程中的灰尘、少量飞溅液体进入开关内部，适合在普通室内工业环境、家电内部腔体这类非高防护要求的场景下使用，不需要额外增加防护外罩就能满足使用可靠性要求。在做设备结构设计选型时，这类开关的触发压力、压柄长度、引脚布局都是需要重点核对的参数，要匹配被检测件的运动轨迹，确保被检测件运动到指定位置时能准确压下压柄，同时不会因为超程过大压坏开关本体的塑封外壳与内部弹片结构，安装时要注意引脚的焊接温度与时间控制，避免高温传导到开关内部导致塑壳变形、弹片退火失去弹性。
