四针单端36瓦UVC紫外线杀菌灯管

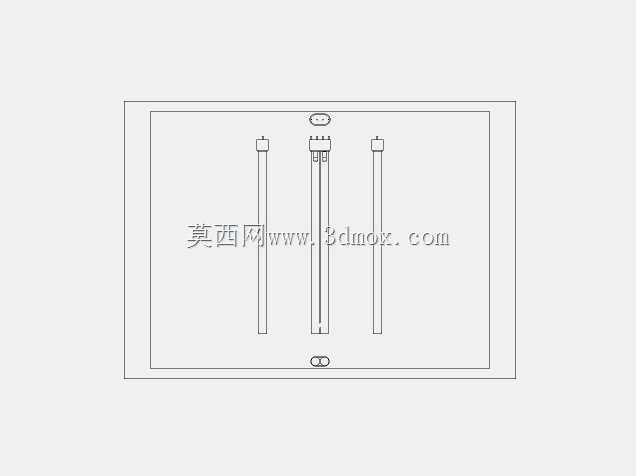

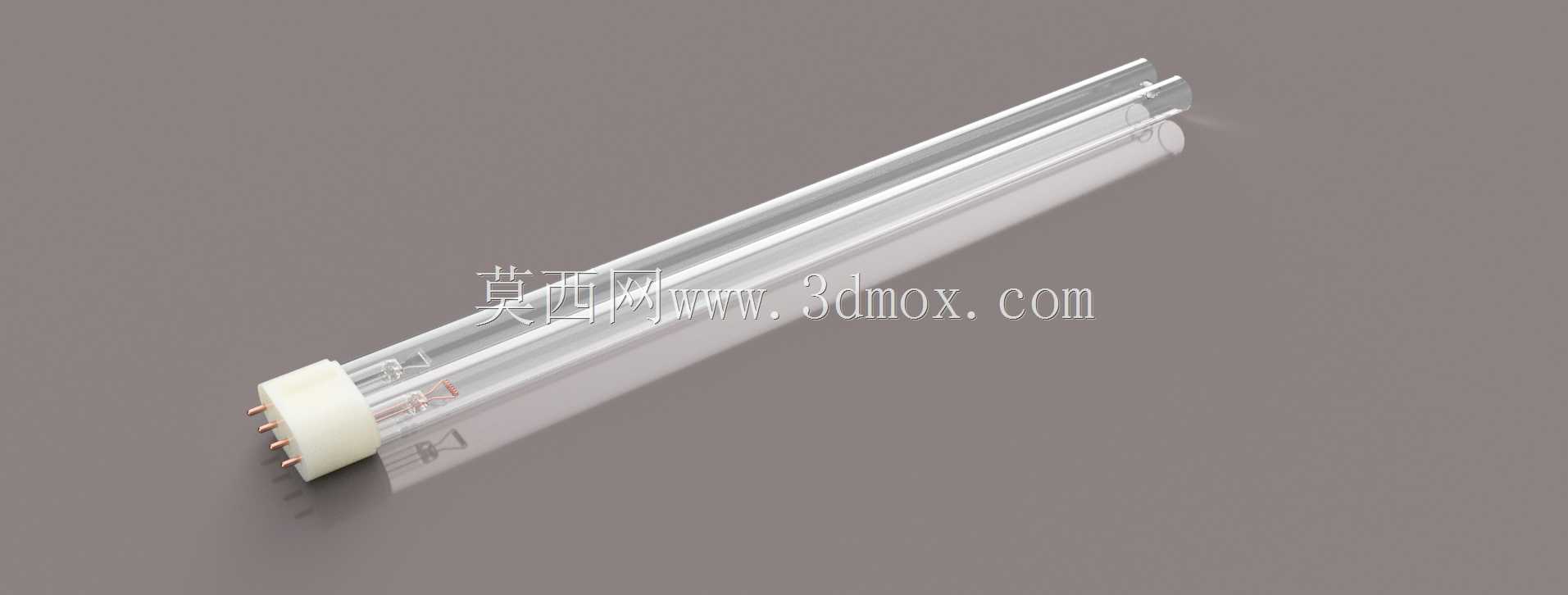

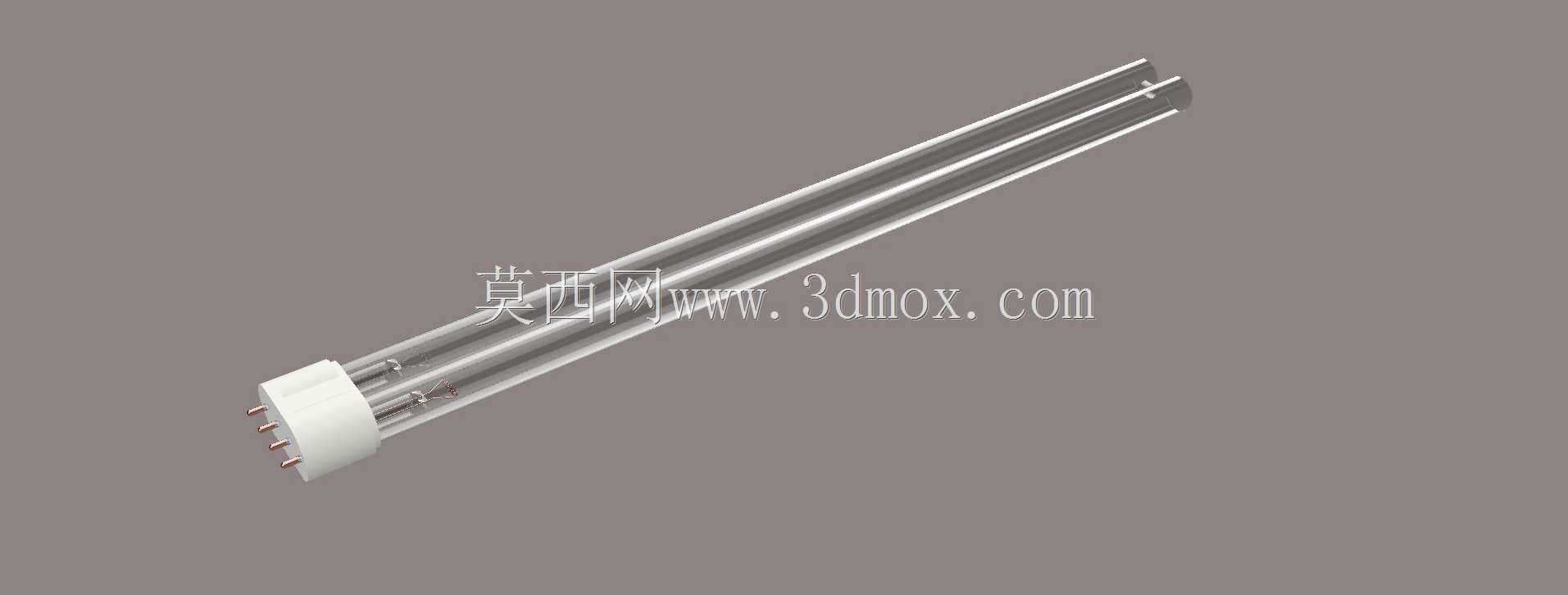

　　这款单端四针结构的紫外线灯管，核心发射波段集中在254nm，属于UVC波段范畴，单支额定功率36W，可输出12W有效UVC辐照功率，是空气消毒、物体表面消杀、水处理消毒场景中常用的核心光源部件。从结构设计来看，灯管采用双管并行的H型排布，相比同功率单直管灯管，在有限安装长度内大幅拉长了有效放电弧长，既保证了足够的辐照输出强度，又能压缩轴向安装尺寸，适配空间局促的消毒设备腔体。灯头端采用白色陶瓷基座，四支金属插针平行排布，插针间距、伸出长度均符合行业通用安装规范，可直接匹配市面上绝大多数标准四针灯座，安装时无需额外定制转接结构，插针插入到位后即可实现电气连接与机械固定，日常维护更换时插拔操作便捷，不需要复杂的接线工序。

　　在实际工程应用中，这类灯管常被集成在空气消毒机、中央空调回风段消毒模块、饮用水紫外线消毒器、物体表面消杀柜内部，254nm波段的UVC射线可直接破坏微生物的DNA与RNA结构，实现广谱杀菌效果，且工作过程中不需要添加化学药剂，不会产生二次污染，消杀过程无残留。设计建模时需要重点把控几个关键边界：首先是灯管整体的径向直径，双管并行的结构要预留足够的管间间隙，避免工作时管壁温度过高影响汞蒸气放电效率；其次是灯头陶瓷基座与玻璃管的衔接位置，要做平滑过渡的密封结构建模，还原实际生产中的封接工艺特征，保证模型用于设备装配仿真时，不会出现密封位置的干涉问题；另外四支插针的位置度公差要在建模时严格控制，确保插针对应灯座插孔的同轴度，

　　避免实际装配时出现插针弯折、接触不良的问题。灯管整体采用高透石英玻璃材质，建模时要还原石英管壁的薄壁特征，管壁厚度控制在合理区间，既保证紫外线的高透过率，又有足够的机械强度耐受工作时的温差变化。在设备选型适配时，需要结合消毒腔体的容积、目标消杀的微生物种类、要求的辐照时间来确定灯管的排布数量与安装间距，建模时可直接调用该模型进行腔体内部的辐照路径仿真，提前规避灯管与腔体内部结构、导流板、镇流器安装位的干涉问题，缩短消毒设备的开发周期。
