4针PL灯专用安装固定灯座结构设计

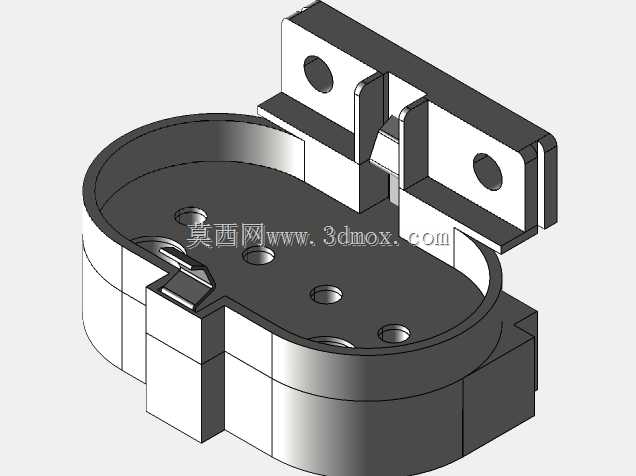

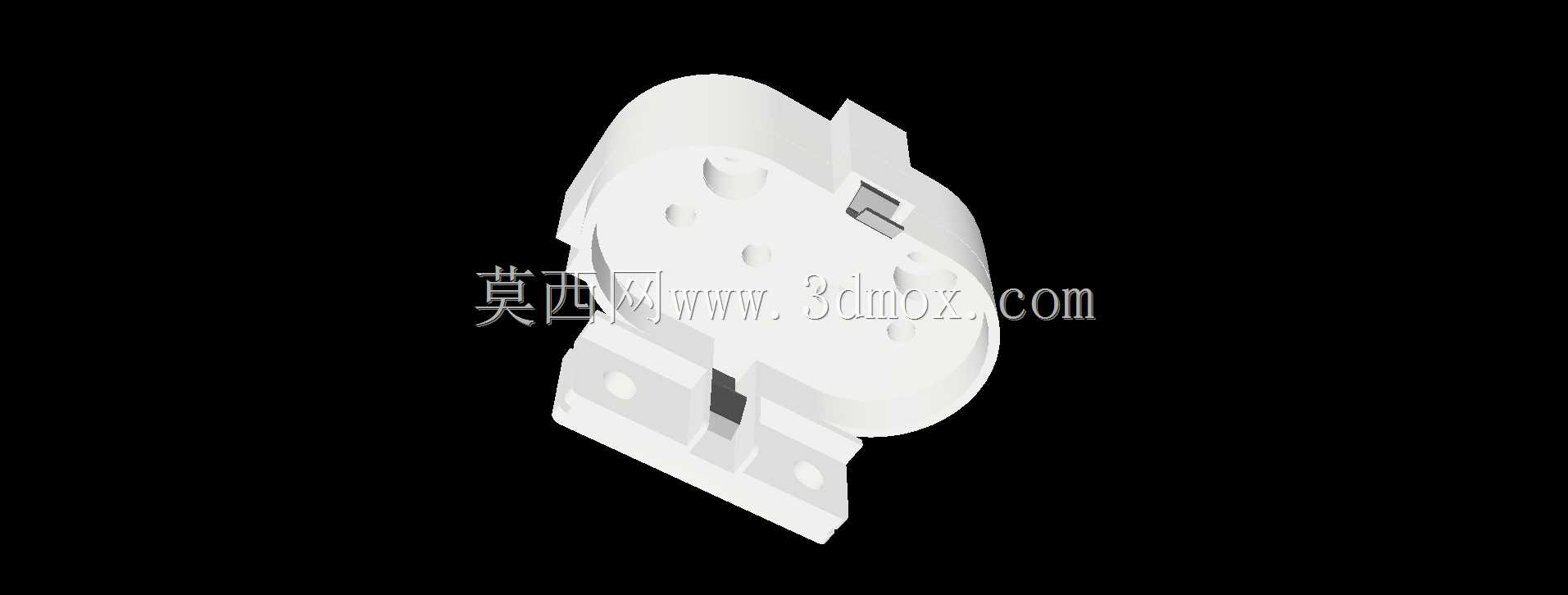

　　这款4针PL灯灯座是紧凑型荧光灯配套的核心安装固定部件，主要应用在商用格栅灯盘、嵌入式筒灯、工业设备局部照明模组、洁净室照明灯具等场景中，承担光源定位、电气连接、结构承载三重作用，是照明类产品结构设计中不可缺少的基础连接件。从结构设计逻辑来看，整个灯座采用阻燃工程塑料作为主体基材，整体为近似圆形的矮基座形态，侧边延伸出带安装孔的固定支耳，支耳上的通孔位置经过尺寸校核，可适配常规M3自攻螺丝完成与灯具壳体的锁附固定，安装孔中心距匹配行业通用的PL灯安装孔位标准，不需要额外做安装位改型就能直接适配多数现成灯具壳体。基座正面设置有对应4根插针的导向定位槽，插针接入位置做了15度的导入倒角，能避免光源安装时插针出现歪斜、顶弯的问题，

　　插针接触端内置铜质导电夹片，夹片的弹性形变区间经过测算，既能保证插针插入后接触电阻稳定在合格范围，又不会因为夹持力过大导致插针插拔阻力过高，方便后期光源更换维护。基座背面设置有走线卡槽与压线结构，导线接入后可以通过卡槽完成走线定位，配合压线筋位能避免外力拉扯导线导致的接线松脱问题，不需要额外加装线卡就能满足安规要求的导线抗拉扯性能。整个灯座的外形高度控制在12mm以内，最大外径不超过38mm，安装支耳突出基座的尺寸控制在8mm，整体安装边界紧凑，不会占用灯具壳体内部过多的空间，能给驱动电源、反光罩等其他部件预留足够的排布空间。设计时还考虑了长期使用的耐温性能，基座材料选用的是耐温120℃的阻燃PC材质，

　　能承受光源长期工作产生的热量传导，不会出现高温变形、脆化的问题，侧边的卡扣结构可以和灯具面盖的卡位直接配合，减少额外的固定零件使用，降低整体装配的工序复杂度。在实际选型使用时，需要注意灯座插针的中心距与所用PL灯的插针间距匹配，安装时支耳的贴合面要与灯具安装面保持平行，避免锁附螺丝时出现基座翘曲导致插针定位偏移，接线时导电夹片的压接端要完全包裹导线铜芯，避免虚接导致的接触发热问题。
