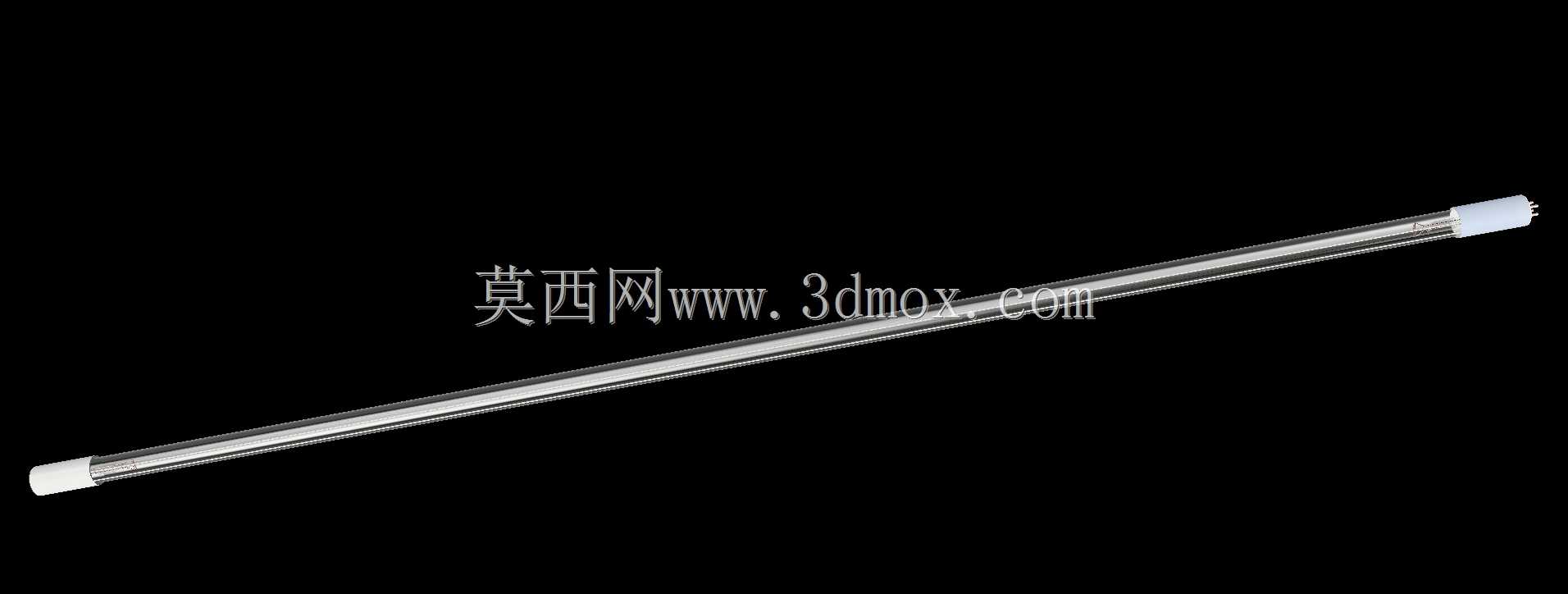

长弧UVC波段直管式杀菌紫外线灯结构设计

　　这款直管式紫外线杀菌灯的三维结构设计，核心围绕密闭空间空气消杀、水体表层灭菌的实际工况展开，在做结构建模时首先要匹配安装场景的边界约束：弧长1040mm的尺寸设定，是适配常规风柜内腔、过流式水消毒腔体、商用空气消毒机的安装跨度，两端的白色陶瓷灯头采用标准双插针结构，可直接兼容市面上通用的G13灯座，不需要额外定制安装支架，降低设备集成时的配件适配成本。从功能实现逻辑来看，灯管选用253.7nm的UVC波段，这个波段的紫外线能直接破坏微生物的DNA与RNA分子结构，达到广谱消杀的效果，建模时将辐射功率设定为360μW/cm²，是经过多场景验证的参数：在1.2米的有效照射距离内，30分钟即可达到99%以上的杀菌率，

　　既不会因为功率过高导致灯管寿命骤降，也不会因为功率不足达不到消杀要求。做结构设计时，灯管主体采用高透石英玻璃材质建模，石英材质对UVC波段的透过率能达到90%以上，远优于普通硼硅玻璃，能最大程度降低紫外线在管壁的损耗；两端的灯头与玻璃管的衔接处做了密封台阶结构，建模时预留了0.15mm的密封胶填充间隙，既可以防止工作过程中外界水汽进入灯管内部影响电离发光，也能避免灯管内的惰性气体、汞齐泄漏。在安装边界的考量上，整灯的径向直径控制在标准T5灯管的尺寸范围内，不管是嵌入空调回风段做空气消杀，还是安装在饮用水处理设备的过流腔体内，都不需要对原有设备的安装位做大规模改造；两端灯头的插针中心距严格按照行业通用标准设定，

　　安装时直接卡入灯座即可完成固定，不需要额外做定位校准。实际应用场景中，这类灯管常被集成在商用中央空调的回风段、医院病房的空气消毒设备、饮用水厂的末端灭菌装置、食品加工车间的物表消杀设备中，建模时特意还原了灯管的薄壁石英管结构，在做设备整体的抗震仿真时，可以直接调用这个模型验证安装结构的可靠性，避免运输、设备运行过程中的震动导致灯管碎裂。另外在结构细节上，灯管内部的电极结构做了简化还原，既保证模型在装配时不会出现干涉，也能让结构工程师直观看到灯管内部的电极排布，方便设计配套的镇流器安装位、走线空间，避免出现电气间隙不足的安全隐患。
