四针单端灯座塑料接插件结构设计

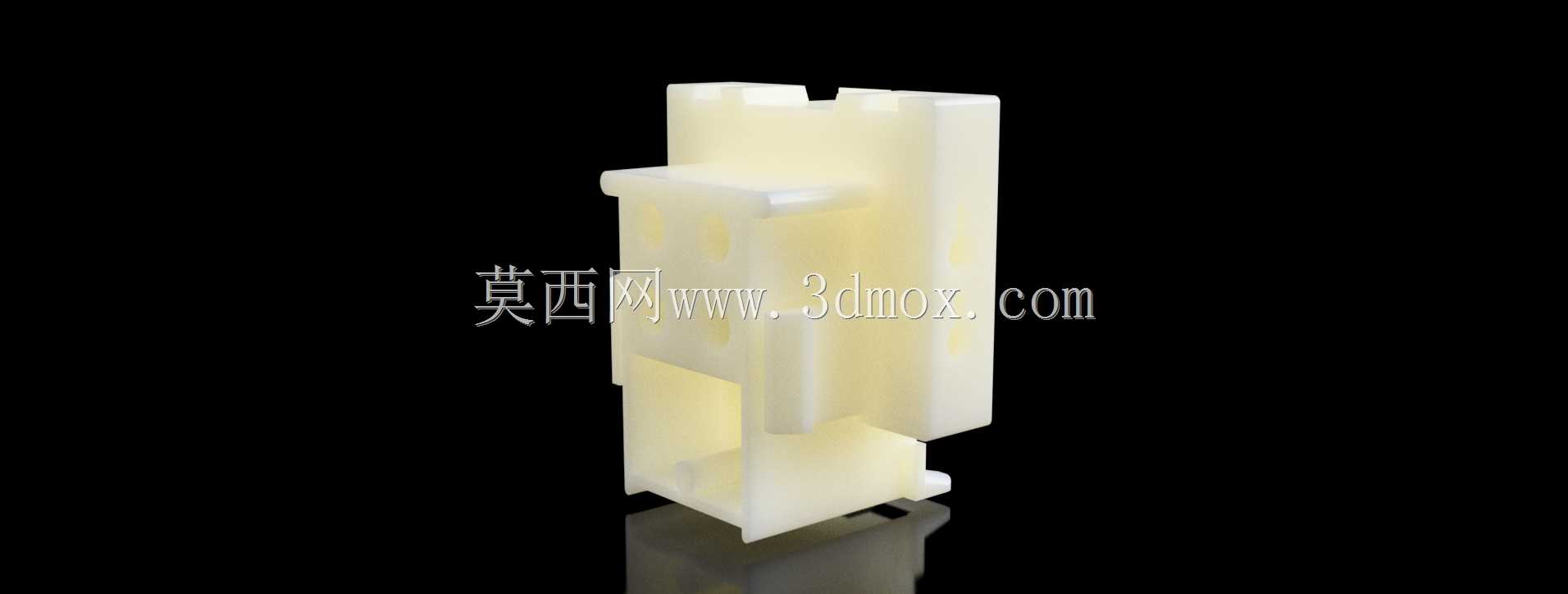

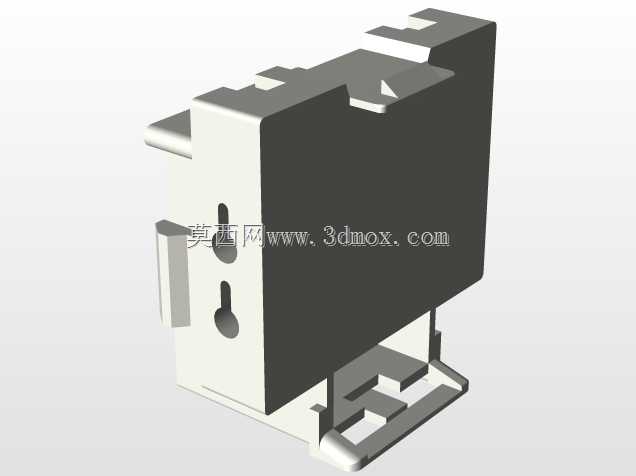

　　这款四针单端灯座是小功率照明回路里常用的接插固定部件，日常在小型通讯设备内部指示灯组、工控面板信号提示灯、低压照明模组的装配场景中十分常见，核心作用是完成灯珠引脚的机械固定与电气导通衔接，避免引脚受外力拉扯出现脱焊、接触不良的问题，同时为灯体提供稳定的安装支撑，限制灯珠工作过程中的径向与轴向窜动。从结构设计逻辑来看，整体采用一体化注塑成型的壳体方案，材质选用常规阻燃尼龙，兼顾绝缘性能与结构韧性，壳体上部设置的卡扣凸台是为了适配面板卡装需求，安装时无需额外螺丝固定，直接推入对应开孔即可通过卡扣的回弹张力卡紧在安装面板上，装配效率比螺丝锁付方案提升六成以上，也能避免螺丝装配过程中对周边线路造成的刮损。壳体内部预留了四个独立的针脚导向槽，

　　槽体的尺寸公差控制在0.05mm范围内，既可以保证插针顺利导入，又能限制插针插入后的晃动量，避免插针偏斜导致的接触电阻过大问题；槽体末端设置了限位台阶，插针插入到位后会被台阶抵住，防止插针过深顶坏前端灯珠。壳体侧面的导向筋结构是为了匹配安装孔的定位槽设计，装配时可以起到防呆作用，避免灯座装反导致的引脚接线错位，同时导向筋也能提升壳体整体的抗形变能力，减少插拔过程中壳体的形变量。从安装边界来看，这款灯座适配的面板开孔为矩形结构，壳体的插入段尺寸与开孔保持小间隙配合，单边间隙控制在0.1mm，既保证安装顺畅，又能避免装配后出现松动晃动感；灯座尾部预留的接线空间足够容纳四根导线的焊接端，不会出现导线挤压壳体导致装配不到位的问题。

　　在实际选型应用中，这类灯座多用于额定电压250V以下、额定电流3A以内的低压信号回路，适配针脚直径0.5mm的单端指示灯，工作环境温度覆盖-20℃到85℃区间，可以满足多数室内电子设备、通讯机柜内部的使用需求，结构上没有多余的冗余设计，所有的凸起、凹槽、筋位都对应实际装配或功能需求，没有为了外观额外增加无效结构，注塑成型时不需要复杂的抽芯结构，模具结构简单，量产时的成型良率可以控制在较高水平，单件生产成本也能得到有效控制。
