低压回路用微型拨动式滑动开关结构

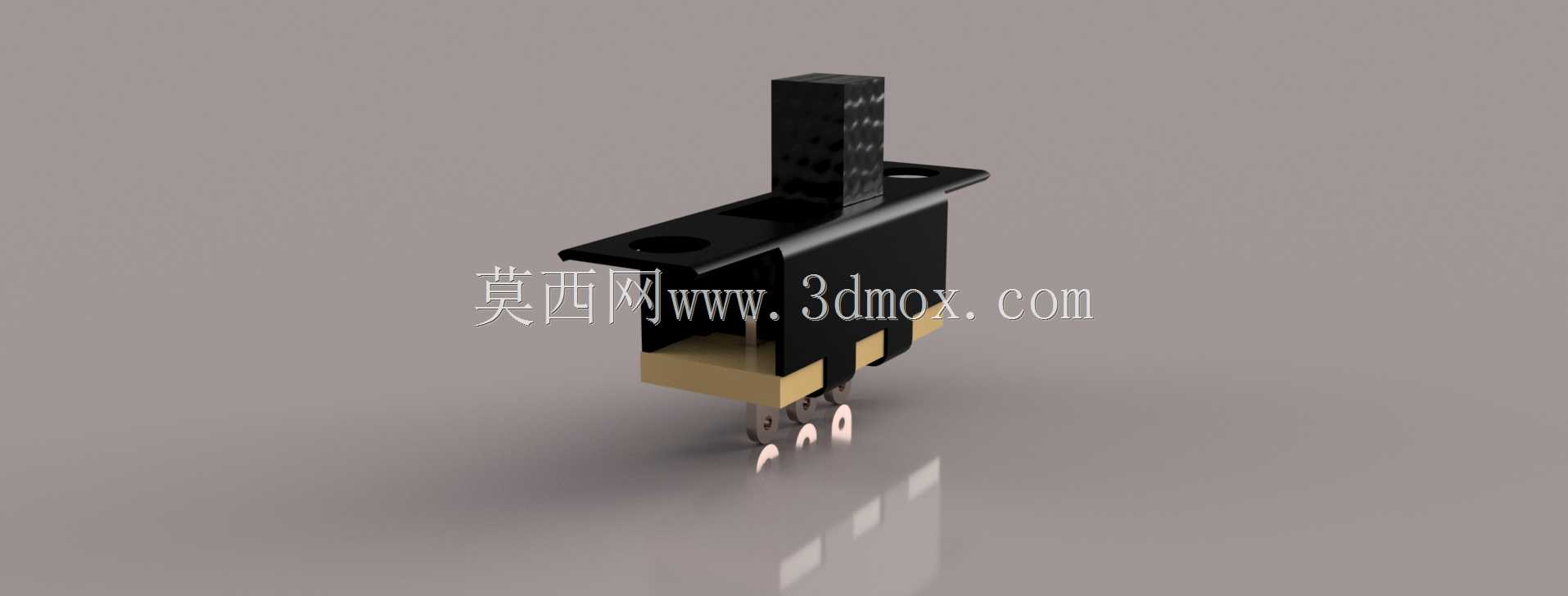

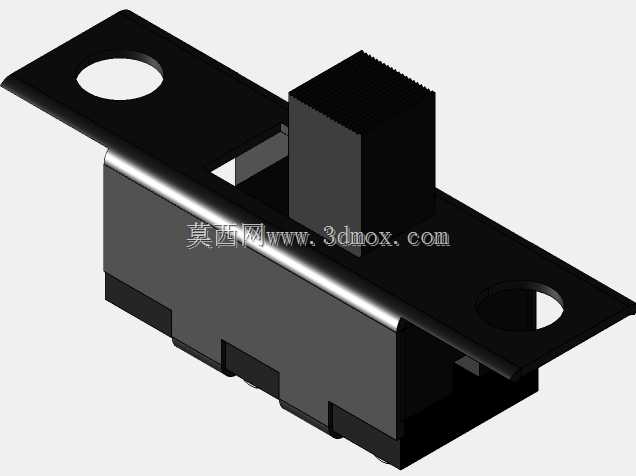

　　这类微型滑动开关是低压小电流回路里最常见的通断控制元件，日常接触的小型手持通讯设备、便携数码终端、小型检测仪器的功能切换、电源通断回路里都能见到它的身影，适配的工作场景基本都是直流低压、工作电流不超过1A的回路，不会用在动力回路或者高压配电场景里。从结构设计来看，这款开关采用立式直插安装布局，主体基座采用耐高温绝缘工程塑料注塑成型，基座两侧预留了两个对称的定位安装孔，可通过热熔柱或者微型螺丝直接固定在PCB板或者设备内部的塑胶支架上，不需要额外设计复杂的固定结构，安装公差适配性较好，能兼容常规消费电子组装线的自动插件工艺。滑动拨杆做了防滑纹理处理，拨动手感清晰，档位定位明确，滑动行程控制在3mm左右，操作时不会出现档位模糊、

　　误触发的问题，拨杆的突出高度经过优化，既保证了操作时的手指接触面积，又不会因为突出过多在设备组装时与外壳结构产生干涉。底部的接触引脚采用弹性铜合金材质，表面做了镀锡防氧化处理，引脚间距符合标准2.54mm网格布局，能直接适配常规PCB板的焊盘设计，焊接时不需要定制特殊钢网，波峰焊或者手工焊接都能获得可靠的连接强度，接触电阻控制在毫欧级，长期使用不会因为接触层氧化导致回路压降过大。内部的滑动接触片采用桥接式结构，切换档位时接触片始终保持与引脚的弹性接触，不会在滑动过程中出现短暂开路的问题，能有效避免回路通断时产生的信号尖峰，对敏感的数字电路十分友好。设计这类开关的三维结构时，需要重点把控几个边界尺寸：首先是基座的整体厚度，

　　要匹配设备内部的堆叠空间，不能与周边的电池、排线、其他接插件产生空间干涉；其次是拨杆的滑动行程余量，要给外壳上的拨杆开孔预留足够的间隙，避免外壳加工公差导致拨杆卡滞；另外引脚的伸出长度要匹配PCB板的厚度，过长会导致焊接后引脚突出PCB背面影响后续组装，过短则会出现焊接虚焊的问题。在实际选型应用时，这类开关的机械寿命能满足万次以上的操作需求，完全覆盖消费类通讯产品的全生命周期使用要求，不需要做额外的冗余设计，结构上的防呆设计也能避免组装时出现方向装反的问题，降低产线的组装不良率。
