预制水泥块吊装夹持用杠杆式抓斗结构

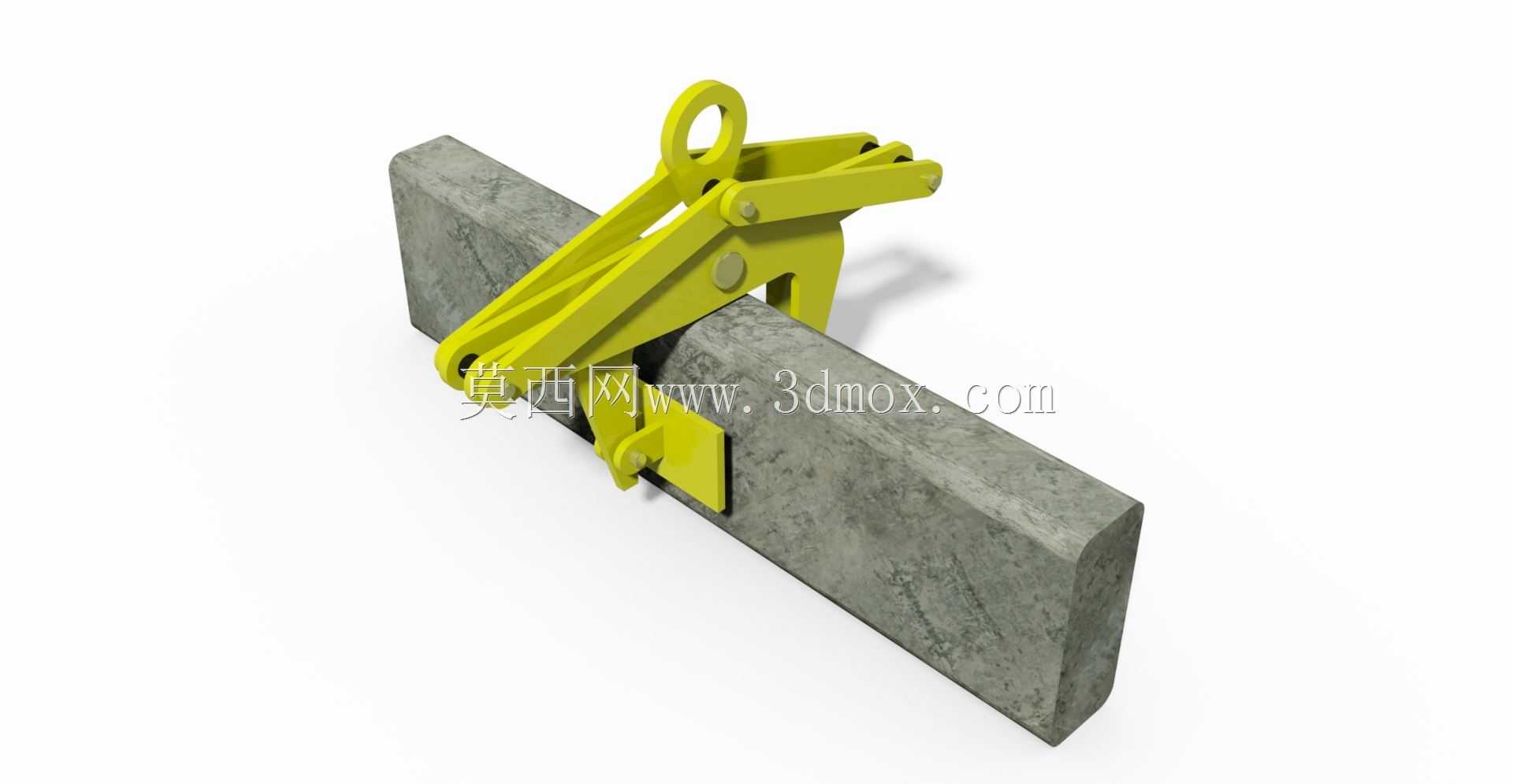

　　这款夹持结构主要面向预制建材堆场、市政施工、装配式建筑现场的块状水泥构件转运场景，针对常规人工搬运水泥条块效率低、钢丝绳捆绑易滑脱损伤构件边角的痛点设计，无需额外配套液压或气动动力源，完全依靠吊装过程中的重力触发夹紧动作，适配行车、小型起重机、随车吊等常规起重设备的吊钩挂载，可直接完成短距离的水泥块装卸、堆码、工位转运作业。整体采用纯机械连杆杠杆结构，顶部设置单吊环挂载位，直接与起重吊钩挂接即可使用，无需额外转接工装；两侧对称布置的连杆组通过销轴铰接，将起吊时的向上拉力转化为夹臂对水泥块侧面的正压力，起吊重量越大，夹持力同步提升，从结构原理上避免夹持滑脱风险，夹臂与水泥块接触的位置设置加宽的承压夹板，增大接触面积的同时降低接触面压，

　　防止夹碎水泥块边角，也适配表面存在一定平整度误差的预制构件。设计阶段针对常见的小型预制水泥条块尺寸做了夹持范围适配，开口行程可覆盖常规截面尺寸的长方体水泥块，夹臂内侧预留了防滑齿安装位，可根据转运物料的表面粗糙度更换不同摩擦系数的接触垫，针对石材、混凝土路沿石、预制砌块等不同材质的块料都能保持足够的夹持摩擦力。整体结构没有复杂的传动部件，所有铰接位置均采用销轴连接，日常维护仅需定期检查销轴磨损情况、在铰接点加注润滑脂即可，无需复杂的运维操作，适合工地、堆场这类运维条件有限的场景使用。安装边界上，顶部吊环的内径适配常规5吨级以下起重吊钩的尺寸，夹臂完全张开时的整体宽度控制在常规货运车厢的栏板间距范围内，可直接深入车厢内部完成卸料作业，

　　闭合状态下的整体高度满足低矮堆场、车间内的吊装净空要求，不会因为结构尺寸过大无法在受限空间作业。结构建模过程中对连杆的受力铰点做了运动仿真验证，确保起吊过程中夹臂的运动轨迹不会与被夹持块料发生干涉，夹持力的传导路径经过受力校核，连杆、销轴、夹板的选材均对应额定起吊重量做了强度冗余设计，避免长期重载使用出现结构变形，同时整体自重控制在合理区间，降低无效起重负载，提升单次吊装的有效载荷占比。
