聚四氟乙烯重载滚轮脚轮结构

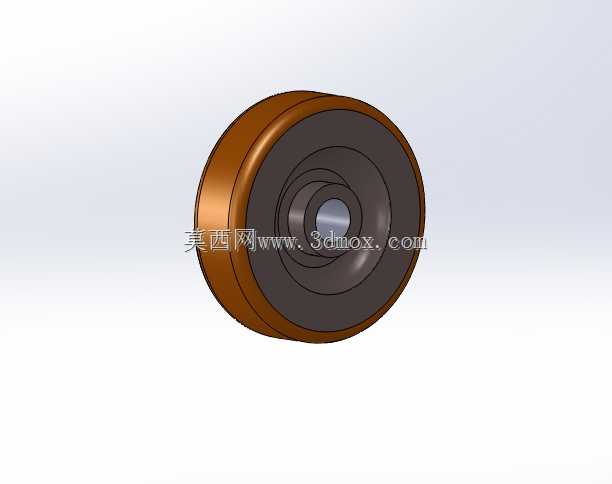

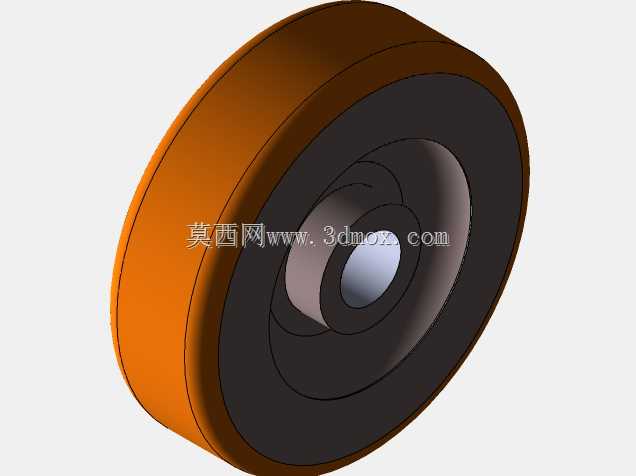

　　该轮体结构主要面向手推车、升降平台、小型输送台车以及需要低摩擦移动的辅助支承场景，轮面采用聚四氟乙烯材料思路进行设计，重点解决常规橡胶或金属轮在洁净、耐腐蚀、低噪声环境下滚动阻力偏大、接触面易留痕的问题。整体外形为圆盘式单轮，外侧轮缘具有连续圆弧过渡，滚动接触区并非尖锐棱边，而是通过圆角形成较宽的承载带，使轮体在平面轨道或地坪上行走时能够分散接触压力，减少局部压痕。轮体中部设置同轴安装孔，孔周通过多级台阶形成轴承或衬套定位区域，便于与轮轴、卡簧、隔套等标准件配合；台阶直径逐层变化，既限制轴向窜动，也为装配时的压入方向提供明确基准。

　　从结构布置看，轮面材料区域与内部支承区域形成功能分区：外圈承担接触、耐磨与减摩作用，内部轮毂承担轴系定位和载荷传递。轮体侧面采用较深的盘形轮廓，外缘厚度大于中心过渡区，在保证轮缘刚性的同时降低不必要的材料堆积。中心孔附近保留足够壁厚，使径向载荷能够从轮面经过盘体传递至轮毂，避免薄壁孔位在长期承载后出现扩孔或偏心磨损。轮缘外圆与两侧端面之间设置圆滑倒角，装配和维护时不易划伤支架、轨道或操作人员手部。

　　实际选型时，需要重点核对轮体外径、轮宽、中心孔径以及支架叉口宽度。轮径决定越障能力和滚动阻力，较大直径在通过焊缝、轨道接缝、地面微小凸起时更平稳；轮宽影响接触压强，过窄会增大地坪压痕，过宽则可能增加转向摩擦。中心安装孔应与轮轴形成合适配合，若采用滑动衬套，需保证衬套长度与轮毂宽度匹配；若采用滚动轴承，则台阶孔应预留轴承外圈定位面，并在端部考虑挡圈或压盖空间。安装边界上，轮体两侧需留出与叉架侧板的间隙，防止轮体受载偏摆后摩擦侧板；回转中心与支架安装面之间的高度关系也应在总装时校核，避免整车高度或顶升行程出现偏差。

　　建模过程中，轮体外圆、端面圆角、轮毂台阶和中心孔应保持同轴关系，圆弧轮面建议通过旋转特征生成，以保证截面轮廓连续。配合面尺寸需按实际轴承或衬套标准修正，承载区域不宜随意减重开孔，否则会破坏轮面压力分布。对于潮湿、腐蚀或洁净工况，可在材料层面选用PTFE或复合减摩材料，并在轴孔处增加耐腐蚀衬套；对于较高载荷场景，则应复核轮缘压缩变形、轮毂剪切面以及轴的弯曲挠度，使滚轮在直行和转向过程中都能保持稳定接触。
