叉车配套立式线圈搬运属具结构设计

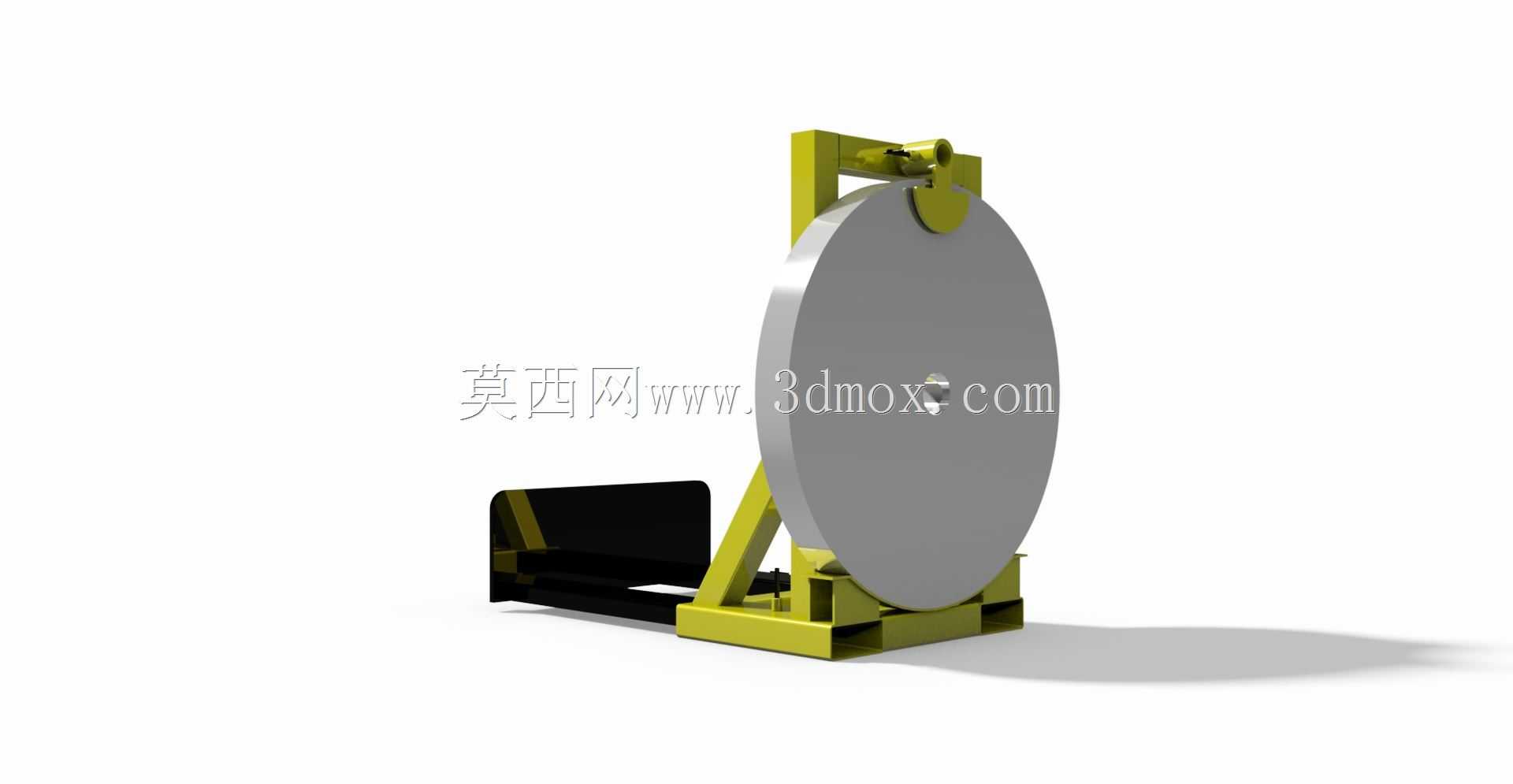

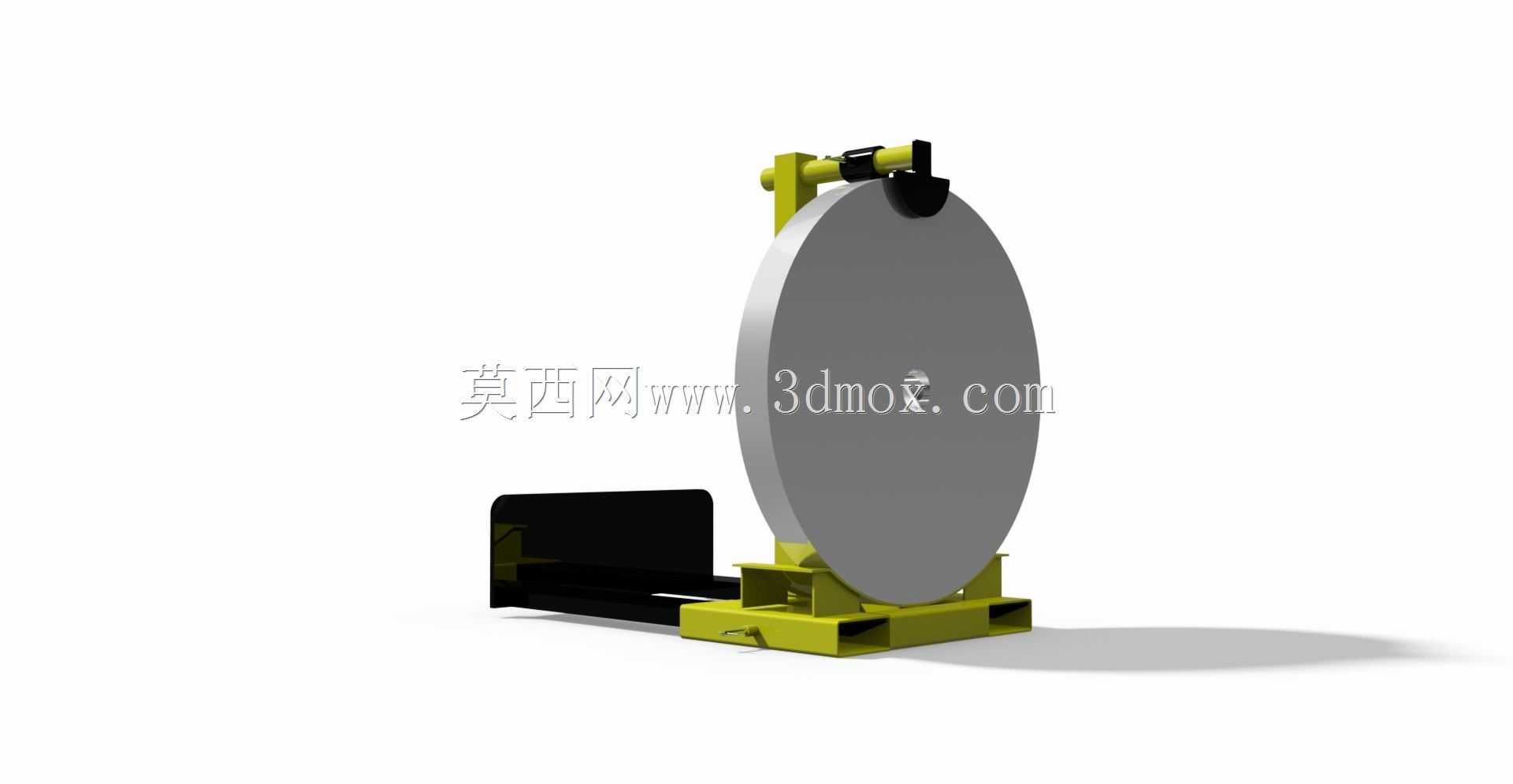

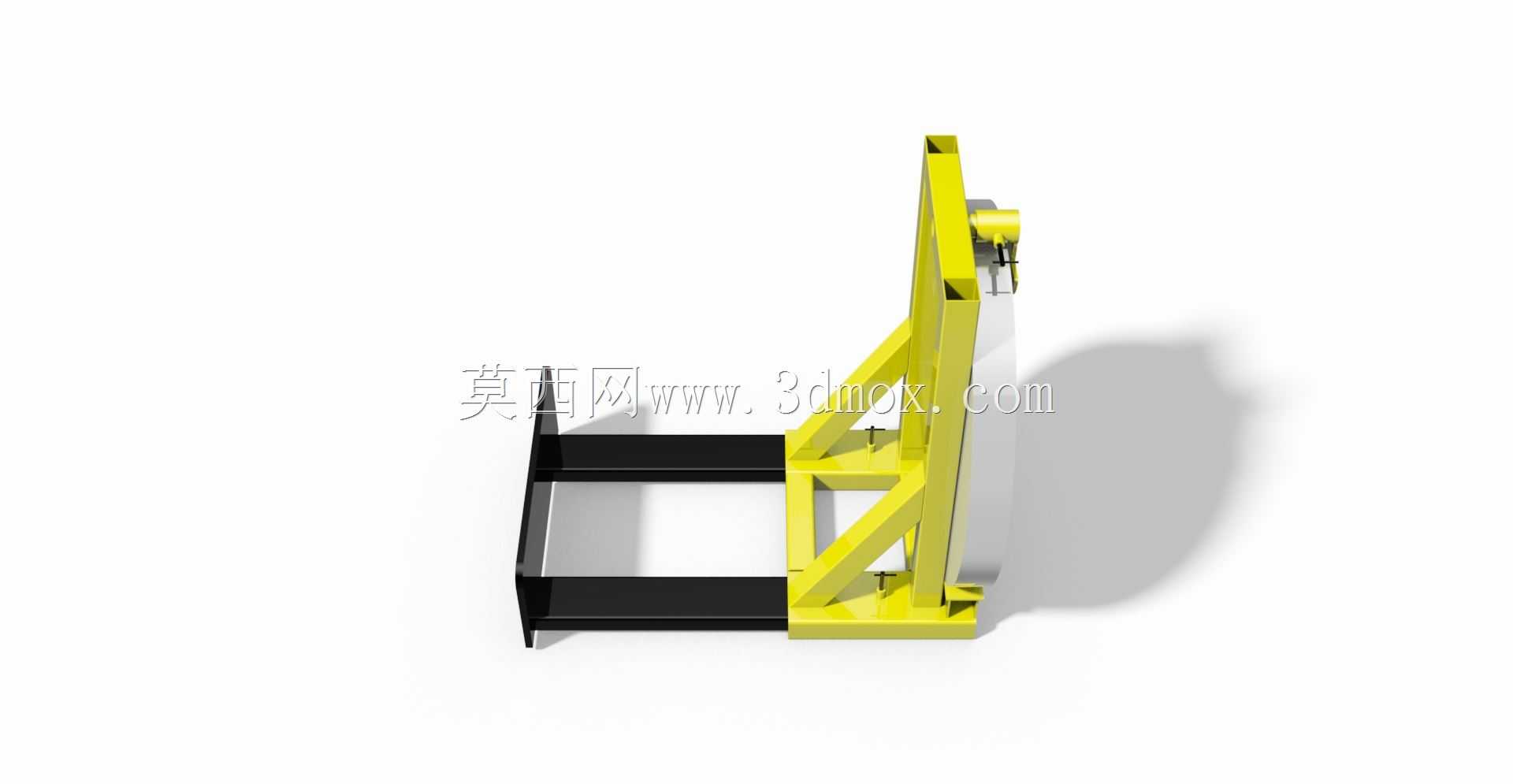

　　该结构为叉车配套的线圈类卷状物料搬运属具，主要适配厂区内钢卷、线缆卷、工业卷材的短距离转运与工位堆垛作业，在金属加工、线缆制造、仓储物流等场景中，可替代传统人工穿杆吊装的作业模式，减少卷材转运过程中的磕碰损伤，同时降低吊装作业的安全风险。从结构布局来看，整体采用L型受力框架设计，底部为两根平行的叉齿套合臂，可直接插入标准叉车的货叉间隙，无需额外改装叉车连接结构，适配多数额定载重2-3吨的平衡重式叉车，套合臂内侧预留有货叉锁紧销孔，安装时可通过插销与货叉端面固定，避免作业过程中属具出现滑移脱落。竖直支撑段采用矩形钢管焊接成型的桁架结构，侧面布置三角形加强筋板，筋板沿受力方向斜向布置，可将卷材承载时的竖直载荷分散传递至底部叉臂，

　　避免竖直支撑段根部出现应力集中，支撑段顶端设置有可伸缩的压料机构，压头端面包覆聚氨酯缓冲层，当叉臂托举卷材内圈抬升后，压头可向下伸出抵靠卷材外圈上端面，防止转运过程中卷材出现轴向窜动甚至滚落。设计过程中重点考量了安装边界尺寸，底部叉臂的中心距与常规叉车货叉调节范围匹配，竖直支撑段的高度适配直径600-1200mm的常规工业卷材，整体框架的外侧宽度控制在1.2米以内，可满足厂区内窄通道转弯、货架间穿行的通行需求，焊接位置均做了倒角清根处理，焊后整体去应力退火，避免长期承载后出现焊接变形。实际作业时，叉车司机可直接操作货叉调整高度，将底部叉臂对准卷材内圈中心位置缓慢驶入，待卷材端面贴合竖直支撑面后，操作顶端压料机构锁紧即可完成装夹，

　　全程无需人员近距离辅助挂绳，单卷物料的装夹转运时间可缩短至传统吊装模式的三分之一，同时压料机构的缓冲层可避免硬质金属接触面刮伤卷材外层的防护层或加工面，适合对物料表面质量要求较高的卷材转运场景。结构的受力点均经过载荷校核，额定承载状态下框架最大变形量控制在1.5mm以内，可满足长期高频次作业的结构强度要求，各活动连接位置设置有润滑油嘴，日常维护时可直接加注润滑脂，减少铰接位置的磨损，延长属具的使用寿命。
