起重作业用双销轴式吊具承载结构

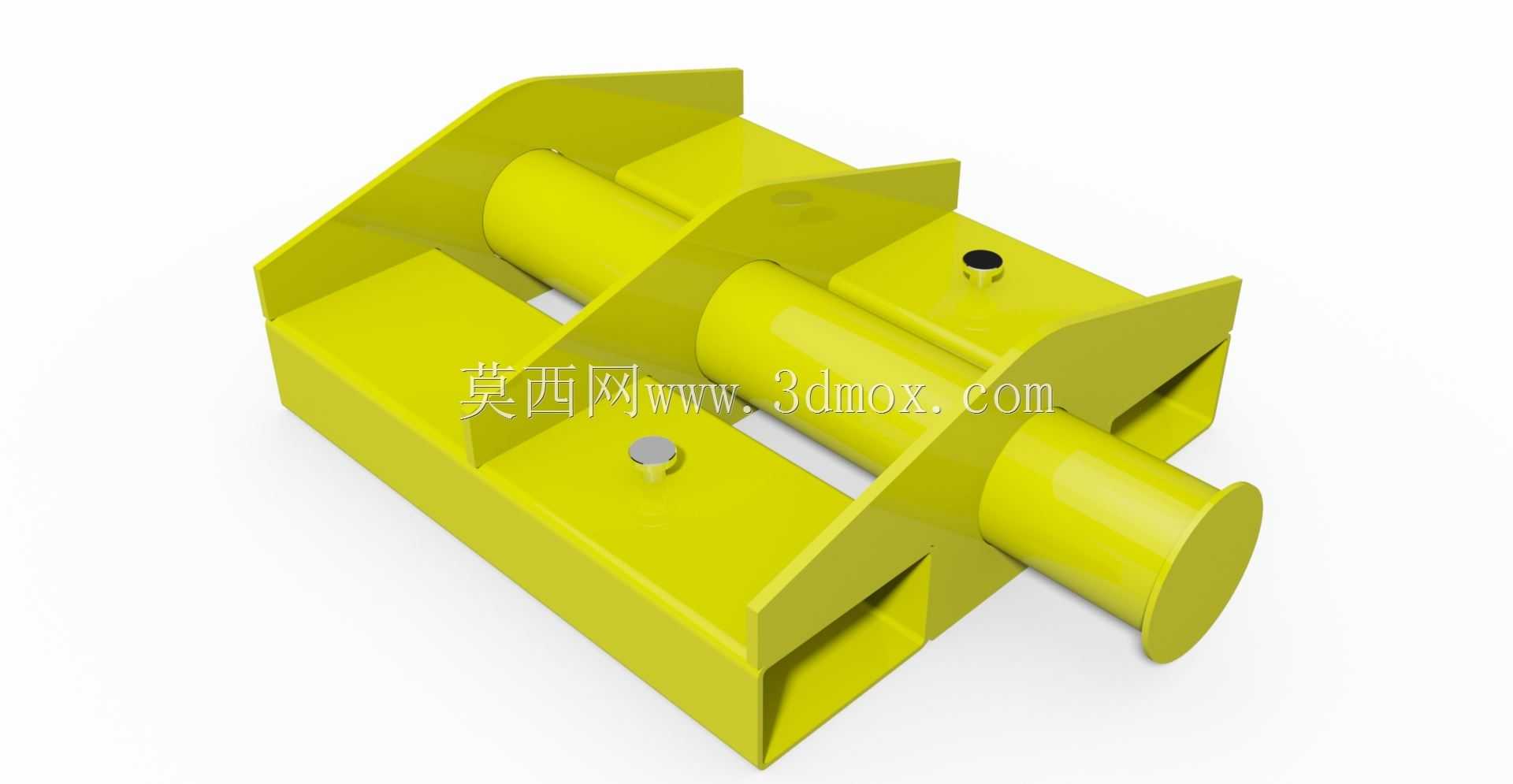

　　该结构为起重吊装作业场景下配套使用的承载连接部件，主要用于桥式起重机、门式起重机等起重设备的吊点转接环节，适配工厂内重型工件转运、钢材装卸、设备安装就位等常规吊装工况，可直接与起重吊钩、吊装带端部卸扣配合完成载荷传递。整体采用对称式钣金折弯焊接结构，主体承力板件通过折弯形成U型限位槽，可在吊装过程中对配套连接件形成侧向约束，避免载荷偏移引发的滑脱风险；两根平行布置的圆柱销轴贯穿两侧承力立板，其中一根销轴端部设置圆形限位挡边，另一根销轴配套沉头紧固螺钉实现轴向定位，可根据吊装载荷等级更换不同直径的销轴，适配不同额定起重量的作业需求。结构设计阶段充分考虑了现场安装的操作空间，两侧立板预留的销轴安装孔位同轴度公差控制在0.1mm以内，

　　避免销轴装配时出现卡滞；底部承力平面做了铣平处理，与被吊工件的接触面贴合度不低于85%，防止局部应力集中引发的结构变形。整体外形采用紧凑化设计，横向安装边界控制在常规卸扣的开口尺寸范围内，无需额外定制大规格连接配件即可完成现场装配；销轴的伸出长度预留了足够的卸扣安装空间，可同时适配两个额定载荷匹配的卸扣并排挂载，满足双吊点平衡吊装的使用需求。结构表面采用醒目的警示色涂装，符合起重作业设备的安全标识规范，作业人员可在远距离快速识别吊具位置，降低现场作业的碰撞风险。承力板件的折弯圆角经过受力仿真优化，避免直角折弯处的应力集中问题，在额定载荷工况下，折弯处的最大应力低于材料屈服强度的60%，预留足够的安全冗余；焊接位置采用连续角焊缝，

　　焊缝高度根据板件厚度匹配设计，所有焊接完成后做去应力退火处理，消除焊接残余应力对结构承载能力的影响。销轴采用调质处理的合金结构钢加工，表面硬度满足频繁拆装的耐磨需求，与立板安装孔的配合间隙控制在合理范围，既保证拆装便捷性，又避免间隙过大引发的吊装冲击。
