塑料桶盖真空吸塑成型模具结构

项目分类:工装 发布时间:2022-05-30 ID:639965
  • 塑料桶盖真空吸塑成型模具结构

  这套三维结构围绕薄壁塑料桶盖的热成型工序展开,核心是将加热软化的片材在负压作用下贴合到成型型面,完成盖体轮廓、局部加强筋以及装配特征的一次成形。实际产线中,这类工装多用于包装容器配套盖件的小批量或多品种生产,尤其适合PP、PE、PET等热塑性片材的吸塑加工。设备布置时,模具本体安装在真空成型机的工位框架内,上方对应加热板与送片机构,下方连接真空管路和冷却回路;开合方向沿机架导向完成,侧向还需预留片材输送、压框压紧以及成品脱模的操作空间。

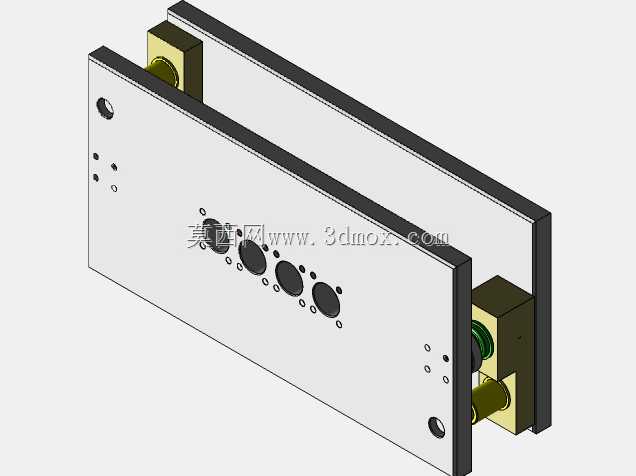

  从结构组成看,成型主体采用长板式模架,两块平行立板构成主要承载框架,中间布置成型型面和真空吸附区域。板面上分布有多组成型孔位,可同时排布多个桶盖型腔,从而提高单次成型周期内的产出数量。型面附近的小孔承担真空抽气作用,孔径与间距需要结合片材厚度、盖体深度和材料流动速度确定,避免局部吸附不足造成轮廓不清,也防止孔痕在制品表面过于明显。板件边缘的较大孔用于定位、紧固或与机台连接,装配时依靠销孔保证重复安装位置,减少换模后的型面偏差。

  模具两端设置了带导向和驱动连接特征的侧部组件,图中可见圆柱轴件、支承块以及弹性缓冲相关结构。该部分在实际设备中可与脱模、顶出或翻转动作配合,使成型后的薄壁盖件能够顺利脱离型面。由于桶盖属于浅拉伸但面积较大的制品,单纯依靠真空破除后自然脱落并不稳定,因此在设计时需要考虑顶出力的均匀分布。顶出位置应避开盖体外观面和密封配合区域,优先选择边缘加强位或工艺余量区,防止制品产生顶白、变形或局部应力集中。

  成型型面的设计思路并不只是复制桶盖外形,还需要把材料收缩、冷却定型和后续裁切余量纳入同一套三维结构。盖体边缘通常承担与桶口配合的作用,圆角、翻边和环形加强位会直接影响吸塑后的刚度与装配松紧。型面过渡处应保持连续顺滑,避免深腔位置出现急剧转角;对于必须保留的台阶特征,则要通过合理拔模斜度和圆角半径改善片材拉伸状态。真空槽或真空孔的布置应沿型腔轮廓和材料最后贴模区域优先设置,使软化片材由中心向边缘逐步贴合,减少夹气、皱折和厚薄不均。

  模架外形呈长条状,适合安装在具有连续送片功能的真空成型设备上。安装边界方面,长度方向需要与机台压料框和送片夹持宽度匹配,宽度方向要保证加热区能够完整覆盖所有型腔,高度方向则需容纳下方真空腔、顶出机构以及保温或冷却附件。两侧伸出的轴类元件与支承块在装配时应保持同轴,支承块与主板之间的连接面需要承受合模压框带来的周期性载荷,因此板厚、加强边和紧固件规格都要按反复受压工况校核。

  在实际使用中,片材经加热到达软化温度后,压框下降将片材周边密封,模具型腔内迅速建立负压。材料随型面下沉并贴附,冷却风或模温回路使制品快速定型。随后真空释放,顶出或脱模机构动作,将连片成型的桶盖从模面分离,再送入冲切或裁边工序完成单个成品。多腔排布虽然提高效率,但也要求各型腔的真空阻力尽量一致,否则会出现先后贴模、局部过拉等问题。三维建模时需要把型腔阵列、密封面、真空通道、顶出点和安装基准统一表达,便于后续在设备中检查干涉,并为加工、装配和维护提供清晰依据。
