大众VR6发动机配套缸盖密封垫片结构

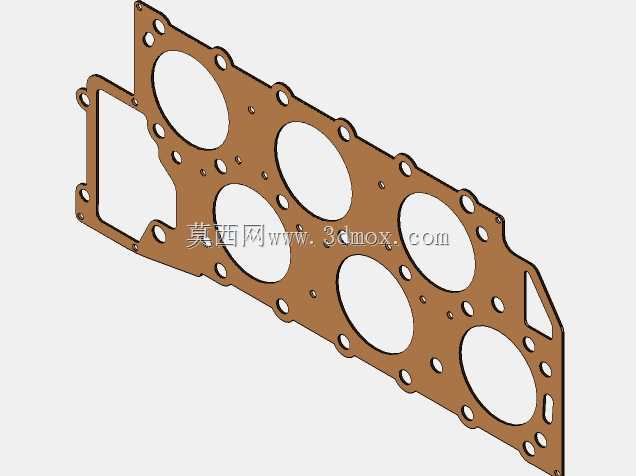

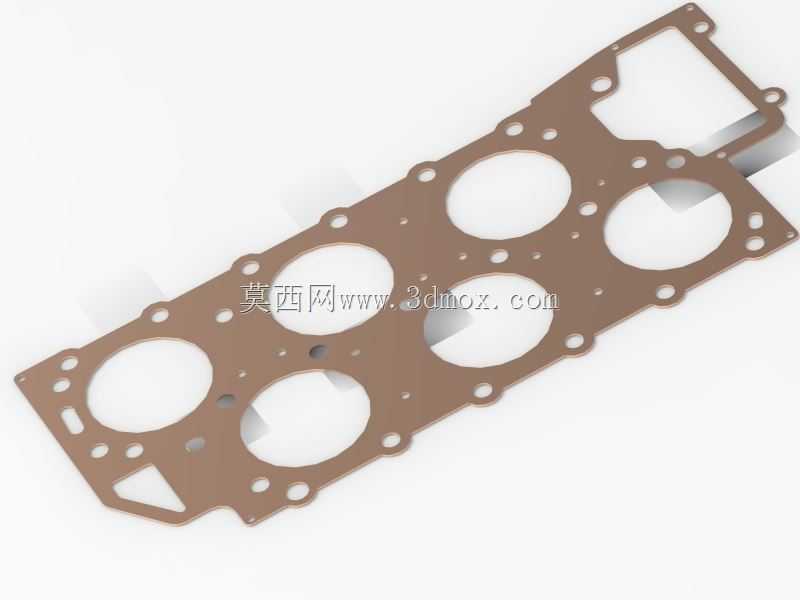

　　这款密封垫片适配VR6系列六缸发动机，核心作用是填充缸盖与缸体结合面的微观不平度，阻断燃烧室高压燃气、冷却回路冷却液、润滑回路机油的相互窜通，是发动机动力核心区域的关键静密封部件。从结构设计来看，垫片主体采用多层复合金属基材压制，表面做了耐温耐油的包覆处理，整体轮廓完全匹配VR6发动机15度小夹角V型缸体的顶面布局，六个圆形燃烧室开孔沿V型排布方向依次排列，每个开孔周边都做了冲压成型的密封筋结构，安装压紧后密封筋会产生可控的塑性变形，充分填充结合面的加工刀纹与微观间隙，保证燃烧室区域的密封压力均匀，避免高压燃气冲蚀垫片造成密封失效。垫片上分布的多组不同直径通孔，分别对应缸体与缸盖之间的缸盖螺栓过孔、机油通道孔、冷却液通道孔，

　　每个流体通道孔周边都设计了对应的密封压纹，不同回路的密封压纹高度根据介质压力做了差异化设置：燃烧室周边密封筋压合后压缩量控制在0.2mm左右，保证足够的密封比压应对最高上百bar的燃烧爆发压力；机油、冷却液通道周边的密封结构压缩量略大，适配低压流体的密封需求，同时避免过度压缩导致垫片整体应力分布不均。在安装边界设计上，垫片的外轮廓完全避让缸体顶面的凸台、传感器安装位、正时链条腔的结合区域，左侧的异形大尺寸开孔对应发动机的正时侧腔室结构，边缘做了翻边强化处理，避免安装过程中拉扯造成垫片变形；右侧的三角状异形开孔避让缸体上的附件安装凸台，保证垫片安装时不会与周边结构产生干涉。从实际应用场景来看，

　　这款垫片主要用于大众高尔夫等搭载VR6系列发动机的车型售后维修、发动机再制造环节，也可作为发动机逆向设计、密封结构教学的参考样件。设计过程中需要严格匹配缸盖螺栓的拧紧力矩与拧紧顺序对应的压力分布，垫片上的每个螺栓过孔位置都对应缸体的螺纹孔位，孔位公差控制在±0.1mm以内，避免安装时孔位错位导致密封面压合不实。不同于直列六缸发动机的长条形缸盖垫片，VR6发动机的小夹角V型布局让缸体顶面宽度更大、轮廓更不规则，垫片的异形轮廓需要完全贴合缸体顶面的边界，多余的外延部分会在安装时与周边的气门室盖、进气管安装位产生干涉，因此外轮廓的每一处避让缺口都经过实际装配验证，比如垫片边缘的多个小半圆缺口，分别对应缸体顶面的定位销、温度传感器安装座、

　　机油回油孔的凸台结构，安装时可以通过这些缺口快速定位，避免垫片装反或者错位。在密封性能设计上，垫片的整体厚度控制在1.2mm左右，这个厚度既可以保证足够的压缩回弹量，弥补缸盖与缸体结合面在发动机热态下的翘曲变形量，又不会因为厚度过大导致燃烧室容积变化超出设计公差，影响发动机的压缩比。垫片表面的包覆材料可以长期承受-40℃到250℃的工作温度范围，耐受机油、冷却液、汽油燃烧产物的长期腐蚀，在发动机全生命周期内不需要额外维护，一旦出现密封失效导致的油水混合、燃气窜漏问题，就需要整体更换垫片，更换时需要保证缸盖与缸体结合面的平面度在0.05mm以内，按照规定的力矩顺序拧紧缸盖螺栓，才能保证垫片的密封效果。
