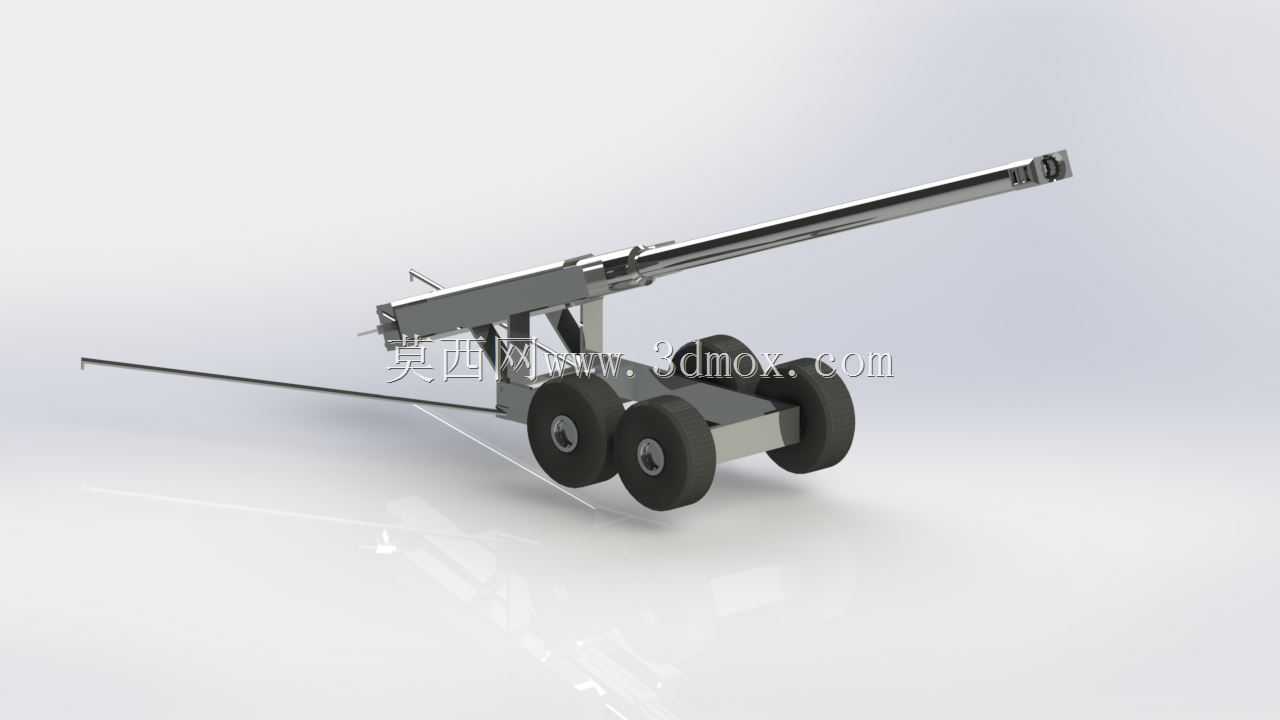

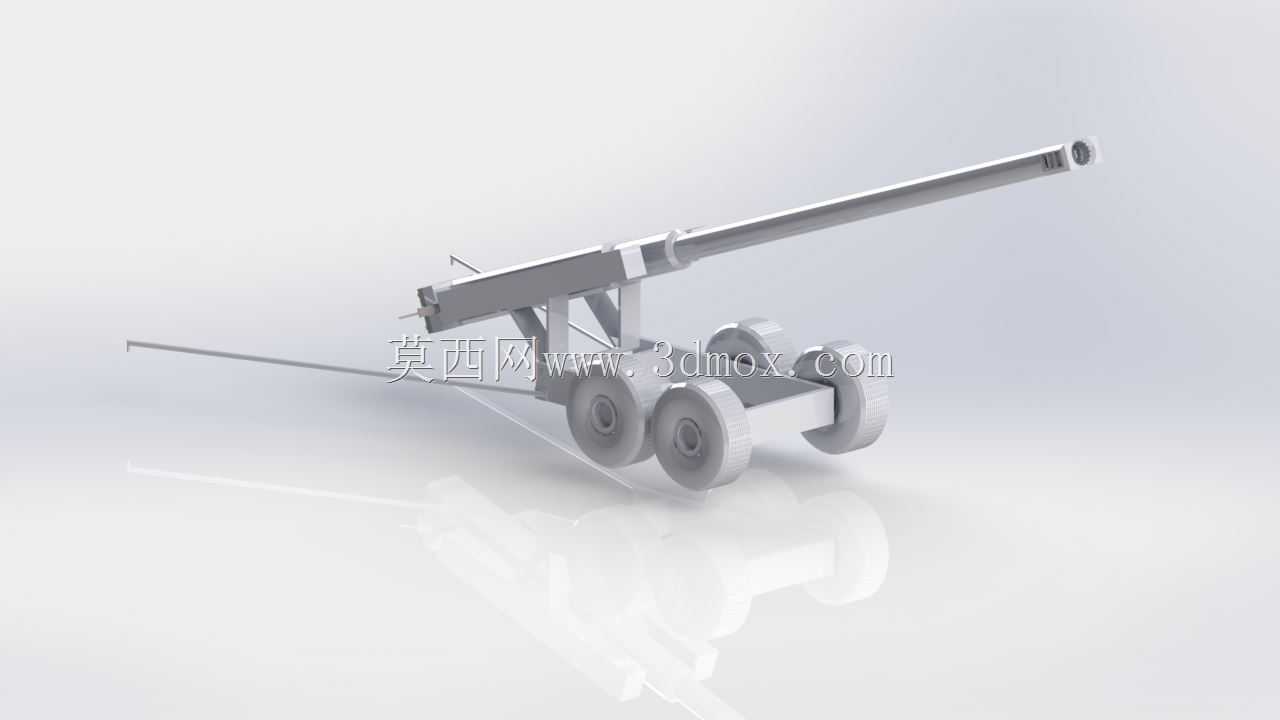

拖曳式轮式野战火炮结构三维建模

　　本次建模的拖曳式轮式火炮，核心围绕野战环境下的快速部署、机动转场需求展开结构设计，整体采用经典的开式大架加双轮行走机构布局，适配轻型牵引载具的拖挂行进要求，可在硬质铺装路面、野外土路、平缓草地等多种地形完成短距离机动转移，满足前沿阵地快速构设、阵地间快速转移的实际作战使用需求。身管部分采用长径比适配的直身管结构，炮口位置预留了制退器安装接口，可根据实际使用需求加装不同形制的炮口制退装置，降低发射时的后坐冲量对炮架结构的冲击；身管尾部设置了炮闩安装位，预留了闭锁机构的装配空间，可兼容楔式或螺式炮闩的结构拓展，满足不同装填方式的设计需求。炮架部分采用三角承力布局，两个行走轮通过轮轴固定在摇架下方的架体上，轮组采用实心橡胶轮结构，

　　轮缘做了圆弧过渡处理，避免在泥泞地形行进时出现卡滞，轮轴位置设置了缓冲阻尼结构，可抵消拖曳行进时路面颠簸带来的冲击，避免身管与架体连接位置出现应力集中导致的结构变形。大架部分采用两根对称布置的箱型梁结构，架体尾部设置了驻锄安装接口，射击时可将驻锄打入土层，将火炮发射时的后坐力直接传导至地面，保证连续射击时的炮位稳定性；大架与摇架的连接位置设置了高低机、方向机的安装空间，可实现身管在一定高低角、方向角范围内的调整，覆盖不同射程、不同方位目标的射击需求。建模过程中对各部件的装配边界做了严格的尺寸约束，身管与摇架的配合间隙控制在合理范围内，保证身管后坐、复进过程中不会出现卡滞；轮组与架体的连接位置预留了轴承安装位，

　　可保证拖曳行进时轮组转动顺畅，不会出现偏磨、卡滞问题；大架展开时的开架角度做了限位设计，避免开架角度过大导致架体结构受力超出材料屈服强度，同时保证射击时的侧向稳定性。从实际应用场景来看，这类轻型牵引火炮可配属步兵分队完成前沿火力支援任务，也可作为固定阵地的防御火力使用，结构设计上充分考虑了野战条件下的拆装维护需求，各连接部位均采用标准化的紧固件连接，无需复杂专用工具即可完成日常的拆解保养与故障排查；整体结构的重心位置经过反复调整，拖曳行进时重心位于轮轴靠前位置，拖挂点受力均匀，不会出现拖曳过程中抬头、摆尾的问题，射击时重心位于驻锄与轮组构成的支撑面中心位置，大角度射击时也不会出现炮架倾覆的问题。建模时对各部件的壁厚做了适配性设计，

　　身管部分按照承压需求做了变壁厚处理，药室位置壁厚更大，承受发射药燃烧时的高压冲击，炮口位置壁厚适当减薄，降低身管前端重量，平衡整体重心；架体部分采用等强度梁设计，受力较大的枢轴位置、驻锄连接位置做了局部加厚与加强筋结构，非主要承力位置适当减小壁厚，在保证结构强度的前提下控制整体重量，满足轻型火炮的重量要求，方便人力短距离推炮调整炮位。摇架部分采用筒式结构包裹身管后段，为身管的后坐复进提供导向，摇架侧面预留了反后坐装置的安装空间，可加装制退机与复进机，进一步吸收发射时的后坐能量，减小炮架受力；防盾位置预留了安装接口，可根据防护需求加装不同厚度的防盾板，为炮组人员提供轻武器火力防护。整体模型的各运动部件均按照实际运动关系做了约束，可直观演示火炮开架、收架、身管俯仰、轮组转动的全流程动作，能够用于结构原理演示、虚拟装配训练、装备结构教学等场景，也可作为同类型装备结构改进设计的基础参考模型，帮助设计人员快速验证不同结构布局的受力特性与运动干涉情况，缩短装备研发过程中的结构验证周期。
