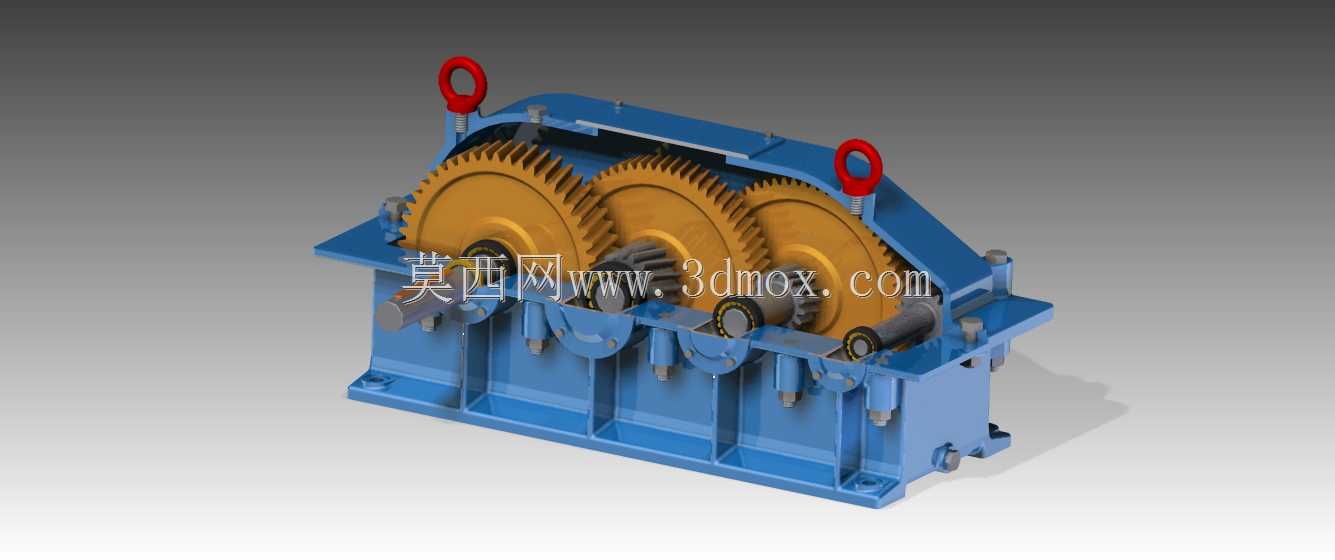

在常规带式输送、小型搅拌机组、轻工流水线以及低速重载辅传工位里,原动机输出转速往往偏高,直接驱动执行件会带来扭矩不足、冲击偏大、链条或皮带磨损过快的问题。这套三级齿轮减速箱体的建模思路,正是围绕7.5kW级动力输入下的低速大扭矩输出需求展开,把三级渐开线圆柱齿轮传动封闭在油浴箱体内,通过逐级降速把电机端高转速转化为工作轴端可用的低转速大扭矩,同时依靠箱体刚性结构吸收齿轮啮合产生的径向力与部分轴向载荷。从结构布局来看,三根平行传动轴沿箱体长度方向依次排布,高速级小齿轮位于靠近输入侧腔室,中间轴承担两级啮合的动力中转,低速级大齿轮直接将增大后的扭矩传递给输出轴。齿轮副采用外啮合直齿圆柱齿轮形式,齿宽、

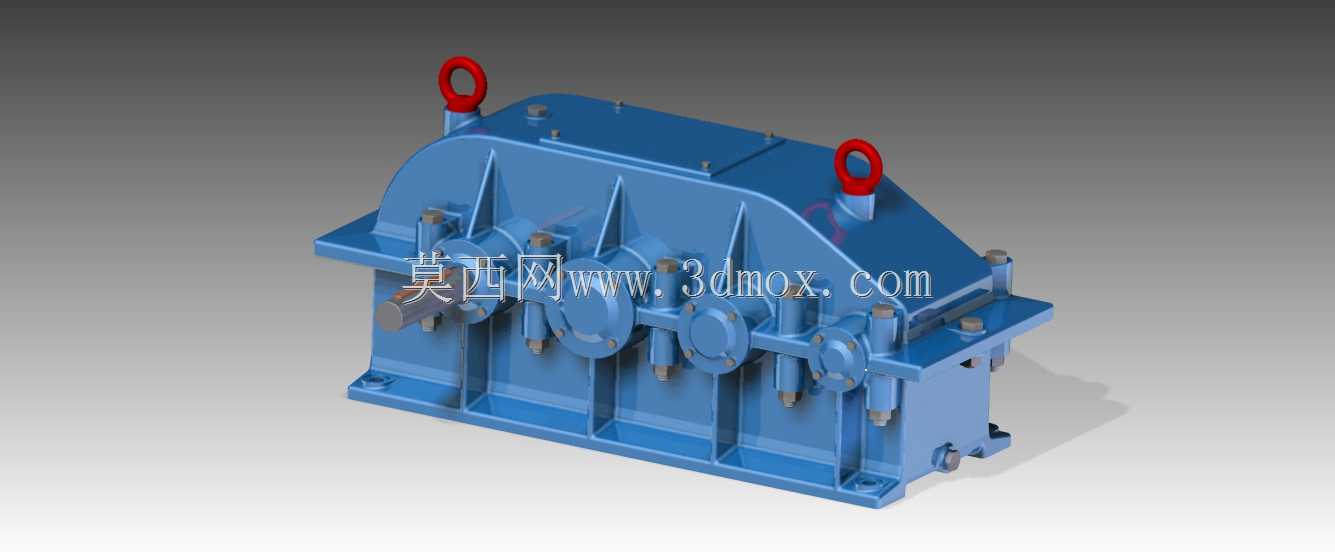

中心距与轴系跨距在建模时按载荷传递路径逐级匹配:高速级齿轮尺寸偏小以适应较高转速,中间级完成主要速比分配,低速级大齿轮直径最大,承担输出端峰值扭矩。箱体采用剖分式铸造壳体结构,上下箱座结合面沿轴系中心线水平分开,既方便车间装配时逐根吊装轴系组件、调整齿轮侧隙,也便于后期检修时开盖检查齿面接触斑点与轴承润滑状态。箱座底部延伸出带安装孔的支承脚,四个地脚孔位构成整机安装边界,现场布置时只需将箱体落在预埋槽钢或焊接机架的水平支撑面上,穿入地脚螺栓并校核同轴度即可完成固定;箱体顶部设置两个环形吊耳,吊点位置经过重心匹配,单台整机转运时可直接穿卸扣起吊,避免索具剐蹭输入输出轴端。轴系两端采用滚动轴承支承,轴承座孔与箱体一体铸造成型,

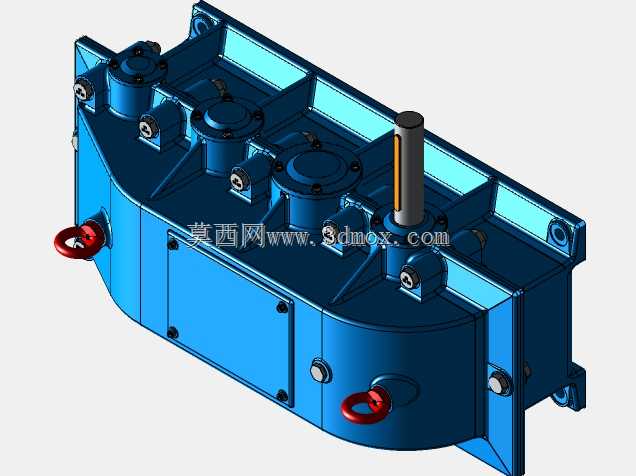

轴承端盖通过螺栓压紧在箱座外侧,端盖与轴伸之间设置密封结构,防止箱内润滑油沿轴甩出,同时阻挡车间粉尘进入啮合腔。箱体侧面预留油位观察与放油结构,运维人员可在不拆解上盖的情况下确认润滑油液位,换油时从底部放油口排空旧油。输入、输出轴端均伸出箱体外侧,轴头加工有键槽,现场可通过联轴器与电机、工作机主轴对接,也可加装链轮、带轮完成动力传递;对接时需严格控制两轴同轴度,避免额外弯矩作用在轴承上。箱体外侧沿轴承座位置布置多颗加强筋,筋板走向顺着齿轮啮合力的传递方向延伸至底座支承面,既降低满负荷工况下箱壁的弹性变形,也保证轴承孔位在长期受载后仍保持同轴精度。上箱盖开设观察与透气结构,运转时箱内油温升高产生的热空气可通过透气帽排出,
避免内外压差过大造成油封渗漏。整套模型把齿轮、轴、轴承、端盖、紧固件、吊环、箱座箱盖等零件按实际装配关系完整搭建,齿廓与轴肩、挡圈、键连接的配合位置均按机械传动常规设计逻辑呈现。在选型适配阶段,工程师可直接参照箱体地脚边界核对现场安装空间,依据输入输出轴中心高确认电机与工作机的布置高差;在结构设计阶段,可顺着载荷传递路径校核齿轮模数、轴径跨度与箱体壁厚的匹配合理性;在教学与方案评审场景中,该模型也能清晰展示三级定轴轮系的动力流向、剖分式箱体的装配逻辑以及润滑密封的典型处理方式。整机外形沿轴系方向呈长条形布置,宽度方向以齿轮最大回转半径加箱壁余量为边界,高度方向从底座底面到吊环顶端覆盖起吊空间,现场布局时需在轴伸侧预留联轴器拆装距离,在箱盖上方预留吊环起吊与开盖检修的垂直空间,侧面留出油位检查与放油操作位,避免整机就位后维护空间被相邻设备遮挡。齿轮啮合腔内部保持充足油浴容积,低速级大齿轮下部可浸入油面,运转时将润滑油带至啮合区与轴承位,减少独立润滑管路的配置需求,这类结构在连续运转的通用传动工位中可靠性突出,对粉尘、轻微冲击的工况适应性较强。
