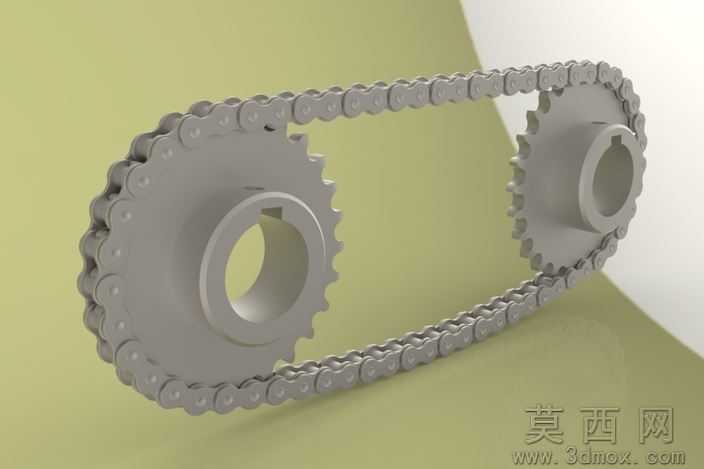

滚子链与链轮传动组件SolidWorks设计模型

本模型为滚子链与链轮组成的机械传动组件，建模全程在SolidWorks2013平台完成，首先通过参数化草图绘制链轮的齿形轮廓，依据链传动标准节距匹配链轮齿数、分度圆直径、齿顶圆直径等核心参数，完成单链轮基体建模后，对键槽、轮毂倒角等细节结构进行特征切除与修饰，保证链轮安装定位结构符合通用机械装配要求。随后进行链条建模，先绘制单个外链节、内链节的零件模型，包含链板、销轴、套筒、滚子四个核心零件，各零件间保留合理装配间隙，通过线性阵列与路径配合命令，将单节链节沿链轮啮合轨迹完成整圈链条的装配，同时调整两链轮的中心距参数，保证链条张紧度符合传动设计规范，避免出现啮合干涉或松脱问题。

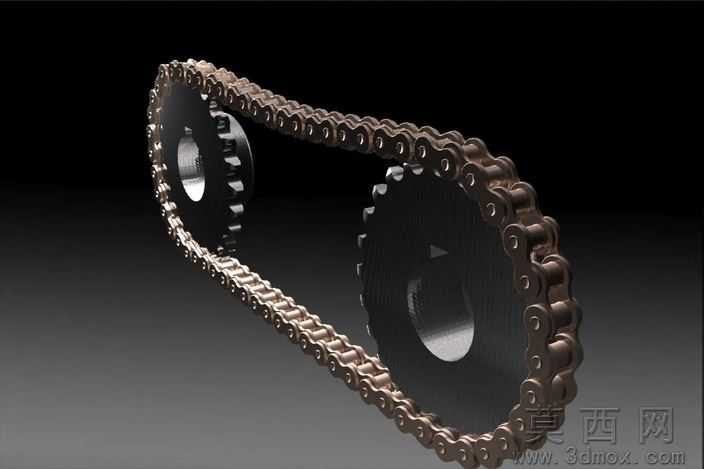

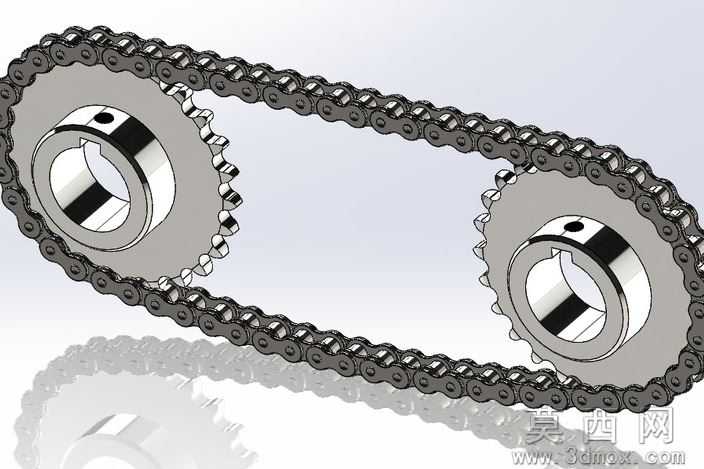

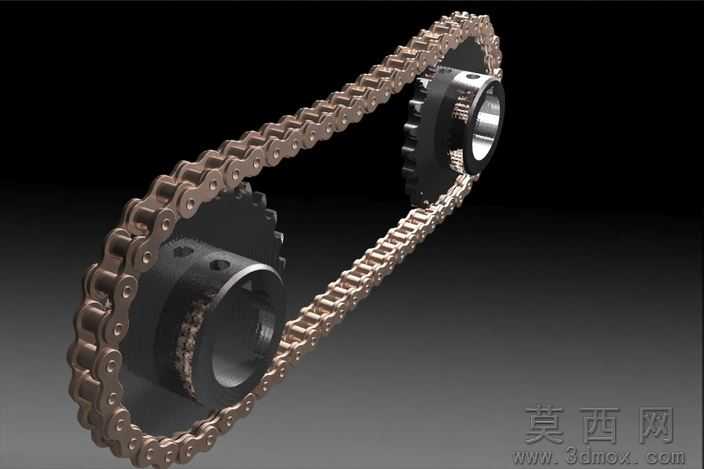

渲染环节对不同零件赋予差异化材质，链轮与销轴、滚子等金属承载部件赋予抛光合金钢材质，调整金属反射度与粗糙度参数模拟真实机加工金属质感，链板部分赋予发蓝处理的钢材材质，呈现工业传动件的常规表面处理效果，背景采用浅灰渐变纯色，突出传动组件本身的结构细节，同时添加半透明倒影效果增强模型立体感。

结构原理上本模型还原了链传动的典型啮合特性，依靠链条链节与链轮轮齿的啮合传递平行轴间的运动与动力，相比带传动不存在弹性滑动问题，平均传动比准确，传动效率更高，可在高温、多尘、油污等恶劣工况下稳定工作，模型中两链轮齿数不同可实现固定传动比的减速或增速传动，键槽结构用于链轮与传动轴的周向固定，传递扭矩。

软件兼容方面，模型除原生SolidWorks2013格式外，还导出了STEP、IGES等通用三维交换格式，可兼容UG、Pro/E、Catia等主流三维CAD软件打开编辑，无需担心版本适配问题，不同软件导入后可保留完整的装配结构与零件特征，方便后续修改调整。

研发教学应用层面，本模型可作为机械设计课程中链传动章节的直观教学案例，帮助学习者理解链传动的啮合原理、结构组成与参数设计逻辑，也可作为非标自动化设备、输送设备、农业机械等产品研发时的基础参考模型，设计人员可直接调整链轮齿数、中心距、链条节距等参数，快速适配自身项目的传动需求，缩短产品研发周期，同时也可用于传动系统的运动仿真分析，验证链传动的运动平稳性与动态特性。
