通讯设备转接适配连接构件

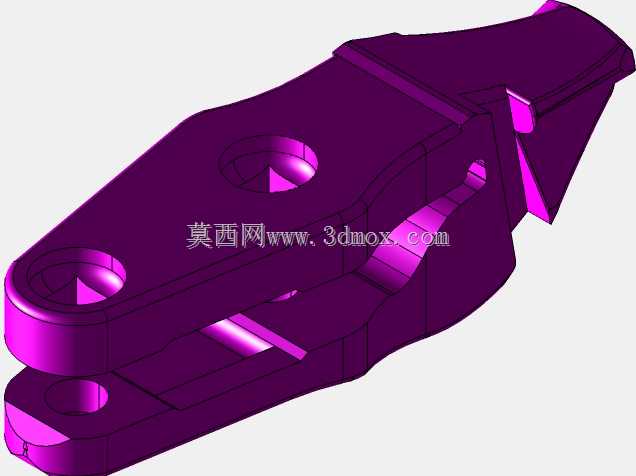

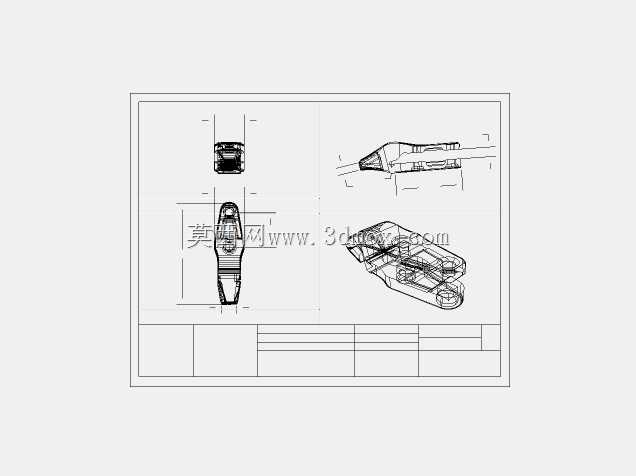

　　这类转接适配构件多用于通讯终端外设的接口转接场景，在手持通讯设备、外接功能模块、测试治具以及配套扩展附件之间承担物理定位与结构衔接作用。实际产线装配中，该类零件需要同时兼顾插接导向、卡扣限位、壳体避让和装配公差补偿，不能仅按普通块状零件处理。从结构形态看，构件整体呈狭长变截面布局，一端为较宽的铰接与安装基座，另一端逐步收窄形成插接导向端，这种轮廓并非单纯外观造型，而是由内部走线空间、对接接口行程以及外部壳体包络边界共同约束得出。宽端设置的同轴圆孔用于销轴或紧固螺钉穿过，孔位周边保留了足够的凸台壁厚，使紧固件压紧时载荷能够分散到相邻肋板上，避免薄壁区域在反复拆装后出现应力发白或裂纹。孔与孔之间的平面区域承担贴合基准功能，

　　装配时该面与相邻支架或壳体止口面接触，可限制构件绕插接方向的偏转。中部下沉的槽体结构为对接件提供滑移通道，槽侧壁承担侧向导向，槽底则控制插入深度；在模型中可以看到槽体边缘设置了阶梯让位，这些台阶对应配对零件的加强筋、焊点或卡扣弹臂位置，若省略此类局部避让，实际装配时容易出现干涉顶死，即使零件能够强行装入，也会使对接接口产生偏心载荷。收窄端的斜面与楔形轮廓主要服务于盲插工况，操作人员无法直接观察接口位置时，前端斜面可先接触配对壳体导向边，在推入过程中自动修正横向偏差，使后端连接位置逐步落入预定配合区。该端部侧面保留的突出限位块并非装饰特征，其作用是在插接到位后与配对卡槽形成周向止挡，防止适配器在振动环境下沿轴向松脱。设计这类构件时，

　　通常先依据通讯设备整机堆叠尺寸确定外部包络，再反向校核内部连接元件的运动行程。宽度方向需要避开主机壳体侧壁、电池包边缘和紧固件头部；高度方向要给PCB板上的较高元件留出安全间隙，同时不能过度增加外设整体厚度；长度方向则由接口啮合长度、导向段长度和手指抓取或治具夹持空间共同决定。若用于注塑成型，零件各处壁厚应尽量保持连续过渡，图中厚壁与薄板相交位置均采用渐变衔接，可减少材料堆积导致的缩痕，也能降低冷却收缩带来的翘曲风险。多个圆孔周边的局部加厚区，需要与背面筋条连贯布置，让螺钉预紧力沿筋位传递至主体，而不是集中在单一圆柱凸台上。从安装边界看，宽端孔位决定了零件在总成中的旋转中心，装配后构件可绕销轴小范围摆动，

　　以此吸收对接过程中的位置偏差；但摆动角度受两侧限位面约束，过大的自由度会影响接口重复定位精度，过小则无法补偿壳体累积公差。中部开槽宽度需按配对件名义尺寸加上合理间隙取值，间隙过大会造成插接后晃动，影响信号接触稳定性；间隙过小则对成型收缩和装配一致性要求过高，量产时不良率会明显上升。前端楔形导向段的斜率也要结合实际操作空间确定，导向角过缓会增加零件总长度，导向角过陡则会在盲插时产生较大横向分力，甚至把配对件推离正确位置。在测试治具场景中，该适配器还可能作为快速更换模块使用，因此结构上需要支持频繁插拔。与卡扣接触的棱边应保留小圆角，降低弹臂滑过时的磨损；与定位销配合的孔位需保证同轴度，避免两端孔位错位造成销钉剪切；外露表面则应避免突兀尖角，减少整机装配和维护过程中的划伤风险。若后续进行工程细化，还需结合选定材料补充拔模斜度、加强筋厚度、扣位变形量和装配间隙校核，并根据实际接口位置验证插拔力曲线，使构件在满足结构连接的同时，保持通讯附件装配过程的顺畅与长期使用中的定位可靠。
