手机中半适配连接卡座结构

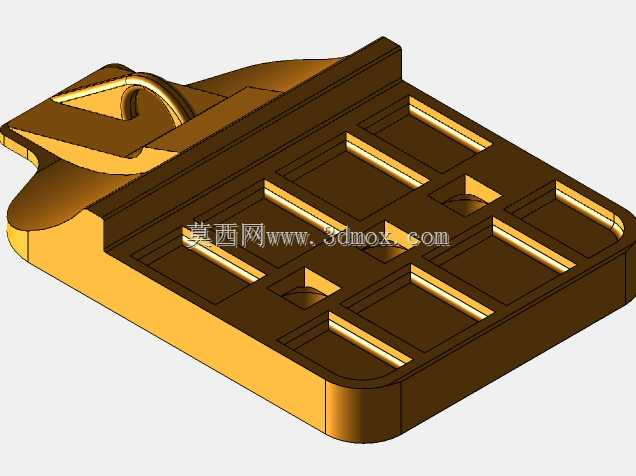

　　该结构件面向移动终端内部的信号转接与机械定位场景，属于手机中半适配连接卡座类零件，主要承担外部或内部连接端子与主板侧安装位置之间的过渡、承托和限位作用。零件整体呈薄型板状，前端带有翘起的导入舌片和弧形过渡面，后端及中部布置多组平行槽位，能够在装配时引导端子进入预定位置，并通过槽壁、凸台和边缘挡边限制横向、纵向及竖向位移。

　　从实际使用角度看，这类适配件常见于通讯终端的测试治具、维修替换组件或连接模组中。设备工作时，适配卡座需要反复承受连接器插拔、端子压合和壳体装配带来的局部载荷，因此结构不能只追求平面占位，还要兼顾导入顺滑性、接触稳定性和后期维护拆装。前端舌片采用上翘形态，可在对接初期形成明显导向，降低连接器斜插造成的端子偏位风险；舌片根部的圆弧过渡避免尖锐转折，在压合过程中能够分散应力，减少薄板根部因反复受力而产生裂纹的可能。

　　中部区域的多道长槽并非单纯减重结构，其核心作用是形成分区容纳和弹性避让空间。槽体沿零件长度方向规则排列，相邻槽之间保留连续筋条，筋条既可以作为端子或配合件的导向轨道，也能提高板面的抗弯刚度。槽端设置的小凸台和方形凹位用于配合定位，装配后可阻止适配件在壳体内发生窜动。对于需要高频插拔的连接部位，这种槽筋组合比整块平板更可靠：平板虽然加工简单，但接触后缺少让位，容易因公差累积造成装配顶死；开槽后，局部受压时筋条和槽壁可产生微小变形，从而吸收尺寸波动。

　　外形边界方面，零件主体采用近似矩形的薄板轮廓，一侧长边做圆角处理，适合放入手机中框或治具座的狭窄空间。圆角不仅是外观处理，也对应壳体内部的避让要求，可避免与相邻电池、排线、屏蔽罩等部件发生干涉。前端翘起区域构成主要插入高度，后端平面区域则用于贴合安装基准面。建模时需要重点控制三条边界：一是舌片最前端的导入高度，决定连接器首次进入的角度；二是主体底板厚度，影响整体堆叠空间；三是槽位间距和槽宽，决定配合件能否顺利落位。

　　结构设计思路上，该件把导向、定位、承托和避让整合在同一薄板零件上。前端负责插入引导，中部槽格负责容纳与限位，后侧及侧边实体区域负责保持刚性。板面保留较宽的外框，可防止零件在搬运和装配时发生扭曲；内部通过去除材料形成规则空腔，使重量和材料占用降低，同时给连接端子提供必要的活动余量。若干小台阶分布在槽格交汇处，这些台阶可作为装配止位面，当配合件压入到设定深度后，台阶与对应平面接触，避免过插损伤接触端。

　　在工程建模和选型核对时，不能只看外观形状，还要把装配链上的相邻件一并考虑。舌片上方需要预留连接器进入的直线空间，底部则要保证支撑面连续，否则翘起部位受压后可能产生过大挠度。中部槽格下方若对应主板器件，应确认槽孔不会让异物直接接触敏感元件；若该件用于金属支架，则需关注边缘毛刺和折弯回弹，尤其舌片根部的圆弧半径会直接影响成型后的角度保持。槽宽与筋条宽度之间应保持合理比例，筋条过窄会降低导向寿命，槽宽过紧则会提高装配难度。

　　该适配卡座的价值在于用一个紧凑零件完成多方向约束。它不需要复杂的外部辅助结构，即可通过自身几何形态实现连接器的导入、端子区域的分隔以及安装位置的固定。对于结构设计人员，此类模型可用于检查手机内部堆叠间隙、插拔路径和钣金成型可行性；对于设备选型人员，可据此判断连接模组在有限空间内的安装边界、维护方式和受力状态；对于三维建模从业者，模型中薄板、开槽、凸台、圆角和翘曲舌片的组合，也提供了典型通讯终端连接件的结构参考。
