通讯连接器左侧半箭头卡扣塑壳结构

　　该零件属于通讯线束接插系统中的单侧导向锁止壳体，主要用于多针连接器在设备面板、线束分支或模块接口处的预定位与防脱配合。实际装配中，这类半箭头段并不单独承担电气连接功能，而是作为连接器外壳的一部分，与对侧壳体、金属端子、密封件和锁紧机构共同形成稳定的插接界面。其外形采用不对称的单侧延伸结构，前端轮廓带有箭头式导入斜面，便于在盲装或视线受限的机柜布线场景中快速找正；侧边和底部的阶梯面则用于限制插入深度，避免端子过插导致接触片变形。

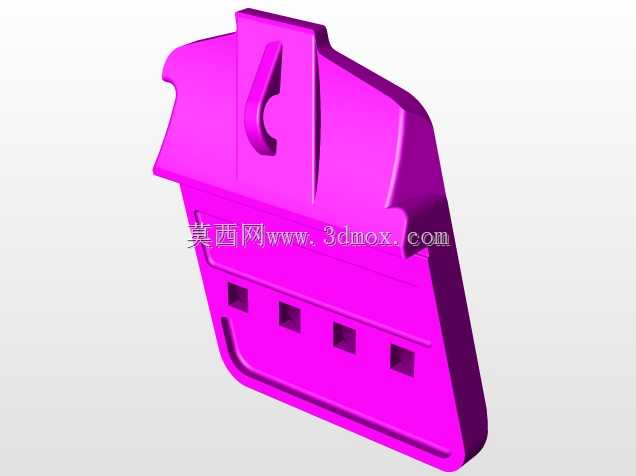

　　从结构形态看，零件主体为薄壁塑料件，上部设有明显的弹性卡钩区域，卡钩背面预留变形空间，装配时可沿导向槽产生小幅挠曲，到位后卡入对应卡槽。该设计兼顾装入顺畅度与保持力，若卡钩过厚，装配阻力会明显增大，工人在线束流水线作业时容易出现未完全压入的情况；若卡钩过薄，则在振动、温度循环或拉扯线束时存在松脱风险。模型中卡钩与主体之间采用圆角过渡，能够降低注塑件在尖角位置产生应力集中的概率，也有利于模具充填和脱模。

　　下部四个方形窗口对应内部端子的观察、让位或锁止位置。窗口排布沿零件长度方向均匀展开，边缘带有凸台和加强筋，既可以提高薄壁壳体的抗弯刚度，也能为端子止退件提供安装基准。底部侧向凹槽与外轮廓台阶相配合，可在连接器进入配对护套时承担导向作用，减少左右偏摆。对于多回路通讯接口而言，端子数量越多，插入时的累积摩擦越大，壳体的导向长度和刚性就越关键；该件通过外侧连续壁面、内部加强肋和端部加厚区共同控制变形，使插接过程中受力更加均匀。

　　设计思路上，这类半箭头结构通常服务于左右成对壳体。左侧件需要在镜像关系中保留特定的卡扣方向、防呆斜面和窗口位置，因此不能简单按对称件处理。模型顶部和侧面的非对称轮廓能够防止操作者反向装配，箭头状端部在进入对接槽时先接触斜面，再通过侧向引导把零件修正到正确位置。对于通讯设备内部密集布线而言，防呆特征可以显著降低误装概率，尤其在维护更换、现场抢修和小批量多品种生产环境中，结构本身的识别性比人工标识更可靠。

　　安装边界方面，该零件的高度方向由上部卡钩、主体壁板和下端插接段共同决定，设计时需要重点核对卡钩顶端到壳体底面的闭合空间。若配套面板或支架开孔边缘距离卡钩过近，弹性臂无法充分下压，会出现装入困难；若间隙过大，则锁止后可能产生旷量。长度方向上，箭头导入端需要伸出一定距离，以保证在端子接触前完成机械导向；尾部则应与线束护套或后盖保留安全距离，避免导线弯折半径过小。宽度方向受四个端子窗口和侧壁厚度约束，外侧圆角、拔模斜度和内壁加强筋都会影响实际占用包络，三维布局时不能只按外观投影判断干涉。

　　在材料与工艺层面，此类壳体多采用具有一定韧性和耐疲劳性能的工程塑料，成型时需关注薄壁充填、卡扣变形量和窗口处熔接线位置。卡钩区域不宜设置明显的浇口缩痕，窗口边缘应保持尺寸稳定，否则会影响端子锁片的配合高度。结构工程师在建模时通常会把弹性臂长度、根部圆角、卡扣斜面角度和退刀槽作为重点校核对象，并结合装配力、拔出力、反复插拔寿命以及热胀冷缩差异进行验证。整体来看，该模型体现了通讯连接器塑壳在导向、防呆、锁止、端子保持和空间紧凑布置之间的平衡，适合用于接插件结构设计参考、线束接口校核以及注塑壳体成型分析。
