通讯线缆拐角转接适配支座结构

　　这类拐角转接支座多用于通讯布线、机柜内部走线以及检测设备的管路转向场景，核心作用是在有限安装空间内完成线缆或接头的90度方向过渡，避免线缆在锐角边界处反复弯折，同时为对接接头提供稳定的刚性支撑。现场布线时，设备侧壁、机架转角、分线盒出口等位置经常出现直型接头无法避让周边结构的问题，强行弯折线缆会导致护套疲劳开裂、内芯受力偏移，长期振动环境下还会出现接头松脱；采用拐角适配结构后，转向路径被约束在零件型腔内，外侧支撑面承担大部分限位作用，线缆仅在预设圆弧区域完成弯曲，应力分布更均匀。

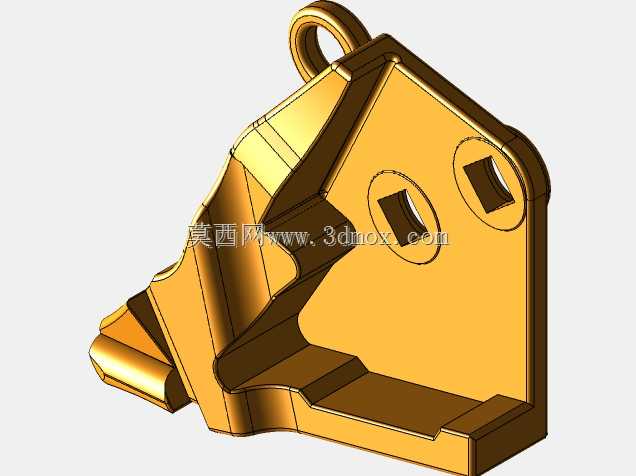

　　从结构形态看，零件主体采用带加强筋的折角式壳体，底部延伸出两段平行的搭接边，用于贴靠安装基准面；侧面布置两个带沉台的通孔，孔位周围做局部凸台加厚，避免螺栓锁紧时薄壁区域产生压陷变形。顶部的小吊环结构并非装饰特征，在成套通讯设备中可用于穿装防丢绳、绑扎固定线束，或者在检修时作为临时吊挂点，防止拆卸后的适配器掉落至机柜深处。主体外侧的多道斜向加强筋沿着折角受力方向布置，把安装孔的锁紧力、接头插拔产生的侧向力传递到底部搭接边，减少转角处的应力集中。

　　建模过程中首先要确定安装边界：底部贴合面决定了零件与机架之间的接触面积，两个安装孔的中心距需匹配现有机柜预留孔位，孔端沉台深度要覆盖螺栓头或螺母的厚度，保证装配后表面无突出干涉。拐角型腔的走向依据对接接头的外径设定，内壁转折处采用圆弧过渡，避免锐边割伤线缆护套；型腔两端的开口尺寸保留适当装配间隙，既方便接头穿入，又能限制接头在振动中产生过大窜动。零件壁厚并非均匀分布，安装孔周边、转角受力区以及底部搭接边厚度较大，非受力侧外壁则做减薄处理，在保证刚性的前提下控制整体重量。

　　实际选型时需要重点核对三个边界条件：一是转角内侧的弯曲半径必须大于线缆最小允许弯曲半径，尤其是带屏蔽层的通讯线缆，弯曲半径过小会导致屏蔽层断裂、信号衰减；二是安装面到相邻器件的间隙要覆盖零件外侧加强筋的最大轮廓，装配后不能与周边模块产生磕碰；三是两个安装孔的轴线需垂直于基准面，若机架面存在焊接变形，需在搭接面处预留调整余量，或通过配作垫片保证贴合度。

　　结构设计上，外侧斜面与主体折面之间的筋条采用渐变高度处理，从安装孔附近向边缘逐步降低，避免筋条末端出现刚度突变；吊环与主体连接处做圆角过渡，承受吊挂拉力时不会在根部产生裂纹。两个接头安装位的凸台略高于主体表面，装配密封垫或锁紧螺母时，凸台端面可作为压紧基准，提升连接稳定性。底部搭接边的边缘做倒角处理，既方便零件推入安装位，也去除加工后的锐边。

　　在通讯设备维护场景中，这类适配器还承担走线规整的作用，多根线缆通过拐角支座统一转向后，线束走向一致，便于后续排查故障和增减线路。零件的异形轮廓完全围绕避让周边设备而设计，每一处凸起和凹陷都对应实际装配空间：斜向筋条避开侧面电容模块，底部缺口让位给机架焊接棱边，顶部吊环处于人手可触及的操作区域。建模时需把装配空间的点云或相邻零件数模导入参考，逐段检查轮廓间隙，尤其是接头插拔行程范围内，不能有任何结构阻挡。锁紧后的适配器应与基准面完全贴合，手指按压外侧不应出现明显晃动，线缆转向后保持自然弧度，不得出现强行憋劲的状态。
