重型起重吊钩滑轮组吊装滑车

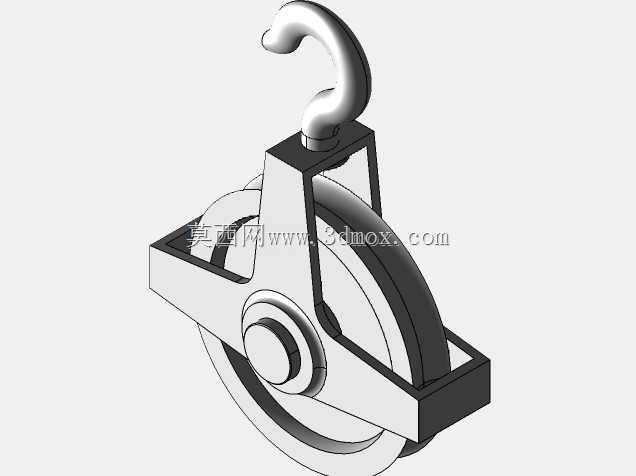

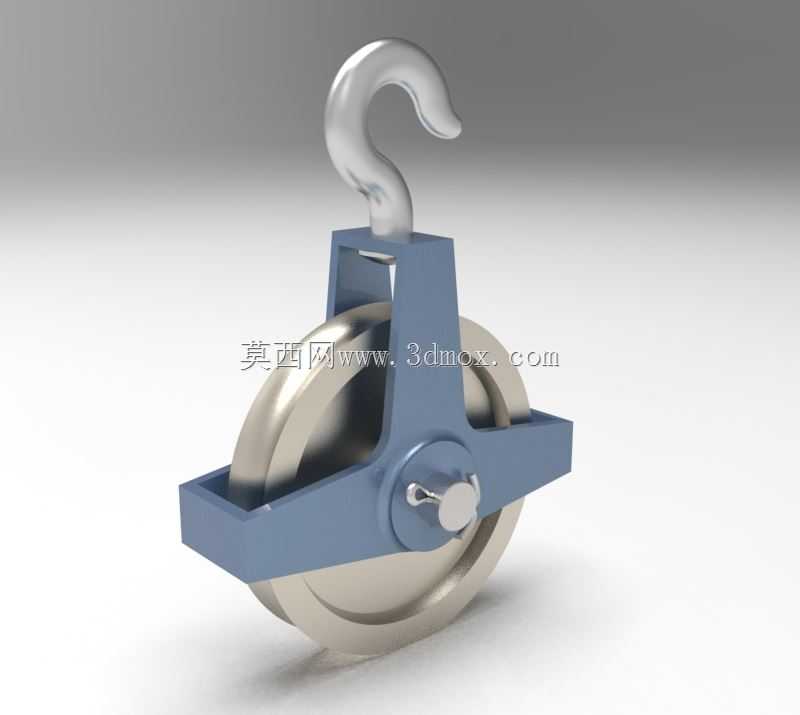

　　这套滑车结构面向现场线缆牵引、轻型构件吊运和绳索改向作业，核心由顶部吊钩、双侧夹板、绳轮、轮轴、侧向开口挡边和锁紧件组成。模型把受力路径表达得比较清楚：上方载荷通过吊钩传入夹板，夹板再经轮轴把力传递到绳轮，绳轮将绳索张力分散到轮槽接触弧面上。实际使用时，绳索从轮槽绕过，滑车既可以作为固定点改变牵引方向，也可以配合牵引端形成省力回路，在车间检修、管线铺设、码头绑扎、舞台吊挂和小型设备搬移中都比较常见。

　　从结构设计看，吊钩采用带安全余量的弯曲钩体，钩颈向下伸入夹板上部，并通过横向连接位置承受拉拔载荷。钩体开口方向适合快速挂入吊点或横梁，钩尖内侧形成阻挡轮廓，可降低作业中绳索或挂点滑脱的风险。夹板采用两块对称侧板夹持绳轮的方式，上部收拢以承接吊钩，下部围绕轮轴展开，外侧还带有近似槽形的护边。该护边并非单纯装饰，它在绳索进出绳轮时起到限位作用，能够减少绳索因偏摆而跳出轮槽的概率，也能避免外物直接挤压绳轮侧面。

　　绳轮是整个部件的工作核心。模型中绳轮直径较大，轮缘宽厚，中间开设与绳索外径匹配的圆弧槽。较大的轮径有利于降低绳索弯曲应力，尤其在钢丝绳或合成纤维牵引绳反复绕行时，轮径过小会明显加速绳股疲劳；较深的轮槽则让绳索在受拉状态下保持稳定接触，不容易在侧向力作用下脱离。轮轴穿过两侧夹板和绳轮中心，端部设置紧固件，使绳轮能够绕轴自由转动，同时限制轴向窜动。轴端的小圆头和销状结构在装配中对应防松或开口销限位，检修时可拆出轮轴，更换绳轮或检查衬套磨损。

　　建模时需要重点控制几个装配边界。吊钩中心线应与绳轮槽中心面重合，否则受载后滑车会产生扭转，绳索会偏向轮槽一侧，造成轮缘异常磨损。两侧夹板间距要略大于绳轮宽度，既保证轮体转动不蹭板，又不能留出过大间隙让绳索卡入。轮轴孔与夹板孔应保持同轴，轴端锁紧后不得让绳轮出现夹紧滞转。若用于真实工程，还需要在绳轮中心考虑轴承或耐磨衬套，把滑动摩擦转换为更稳定的旋转副；吊钩与夹板交接处则应避免尖锐过渡，通常以圆弧或加强块降低应力集中。

　　外形上，该滑车属于紧凑的单轮吊钩式结构，高度主要由吊钩曲率和绳轮半径决定，宽度则由绳轮厚度及外侧护边控制。安装时上方需要预留吊钩挂入和转动空间，下方及两侧要保证绳索进出直线段不与设备、脚手架或地面摩擦。绳索偏角不能过大，若牵引方向长期偏离轮槽中心面，应增加导向轮或调整挂点位置。吊钩承载后，钩口方向、绳索绕入角和下方吊重重心应尽量位于同一竖直受力面内，这样可以减少侧板摆动和吊钩附加弯矩。

　　在三维结构处理中，绳轮轮槽适合用旋转特征生成，再通过中心切除和局部倒角完成轮缘细节；夹板可按对称钣金或焊接件思路建模，先绘制侧板轮廓，再镜像装配；护边与侧板之间的连接需要体现真实焊接或折弯关系，不能只做成悬浮块。吊钩部分应关注钩颈过渡、钩尖回收和根部加厚，这些区域直接反映承载逻辑。轮轴、垫片、销钉等小件虽然尺寸不大，但对装配表达很重要，能够让使用者看清拆卸顺序和防松方式。

　　现场选型时，单轮滑车更适合方向改变和中等载荷牵引，若需要更大的机械利益，可与多轮滑车组合形成复轮系统。使用中还应关注绳索直径与轮槽匹配、吊钩是否完全落入挂点、轮体转动是否灵活、侧板有无变形以及轴端锁紧是否可靠。该模型把这些功能关系完整呈现出来，既可作为起重辅具结构设计参考，也可用于吊装方案布置、维修教学和设备三维展示。
