起重作业用滑轮组滑车结构三维设计

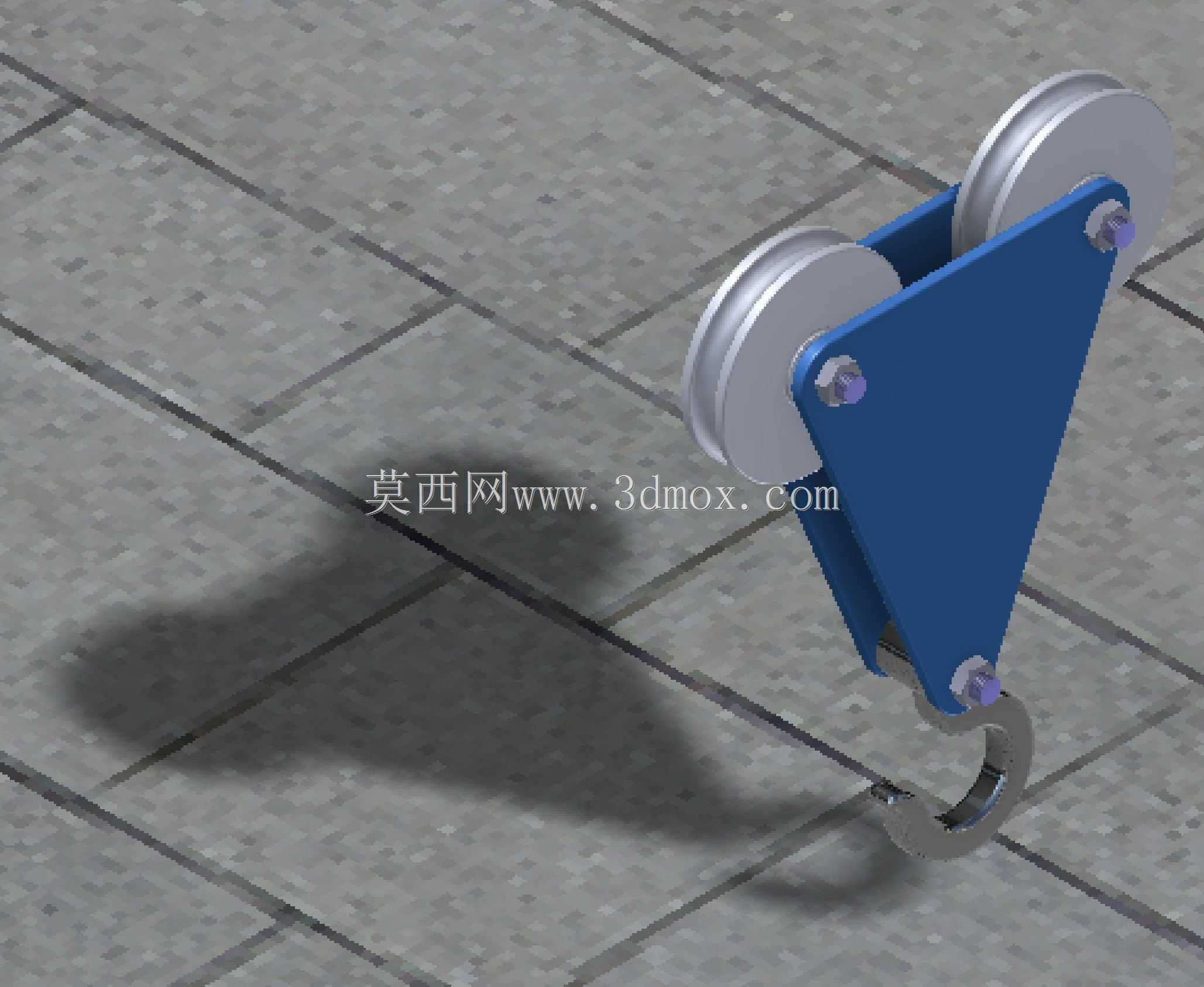

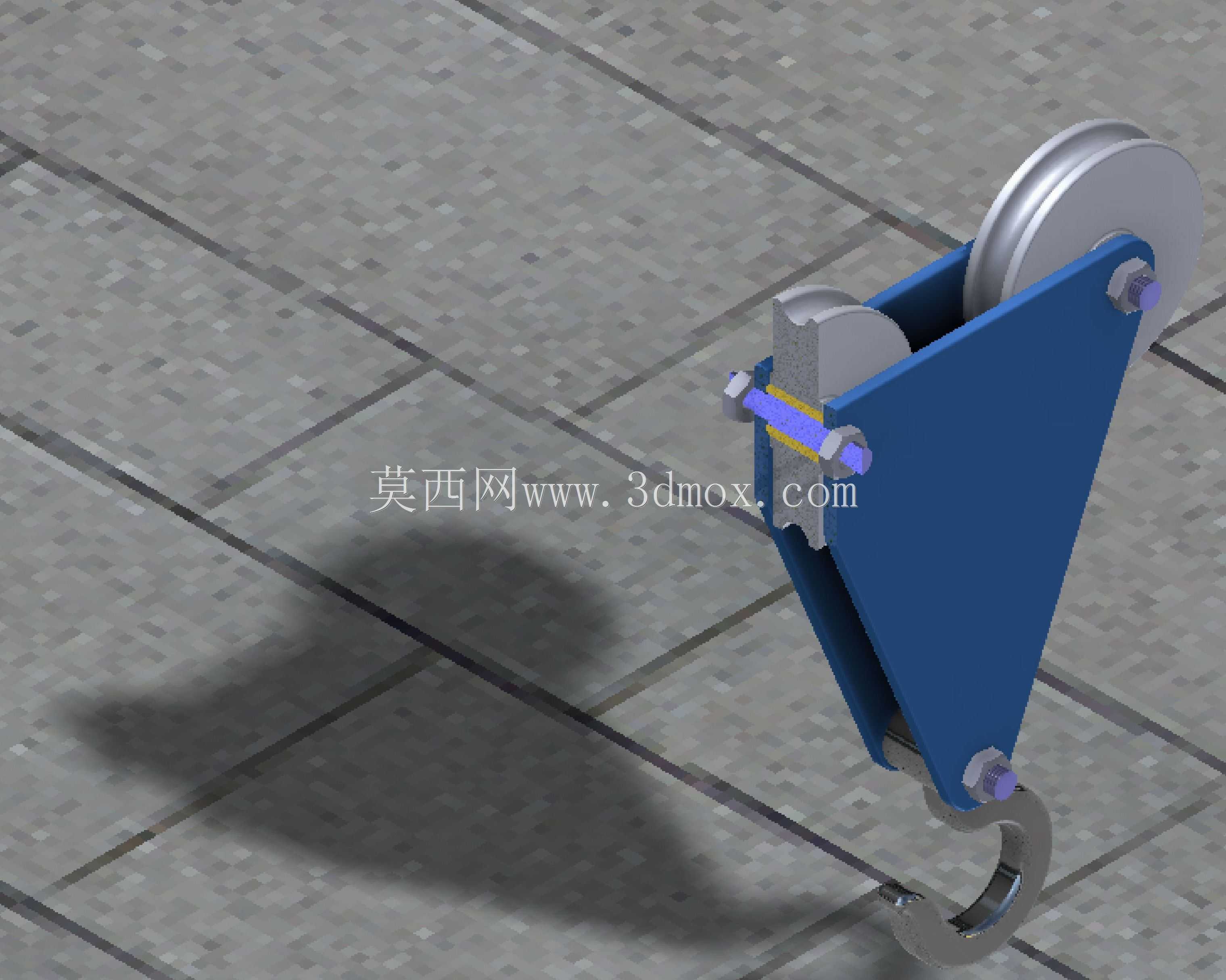

　　在车间重型工件转运、户外设备吊装、港口散货装卸这类需要垂直或斜向牵引重物的作业场景里，滑车是改变钢索受力方向、分散吊点载荷的核心承载部件，这套滑车的结构设计完全围绕重载工况下的受力可靠性展开，没有多余的装饰性结构，所有几何特征都服务于载荷传递与安装适配的实际需求。从结构逻辑来看，滑车的核心承载框架采用对称式板式结构，两侧护板通过销轴定位连接，既给内部滑轮留出足够的转动空间，也能避免钢索在受力偏斜时从滑轮绳槽中脱出，护板上的吊装挂孔位置经过受力校核，挂孔中心与滑轮槽的中心处于同一竖直受力线上，避免起吊过程中出现附加弯矩导致护板变形。内部滑轮的绳槽弧度匹配常规起重钢索的直径范围，槽底做了圆弧过渡处理，不会出现钢索局部应力集中的问题，

　　滑轮与中心销轴之间预留了转动间隙，适配自润滑衬套的安装尺寸，长期重载转动时也不会出现卡滞或异常磨损。设计过程中优先考虑了现场安装的适配性，整体外形的宽度尺寸控制在常规起重吊具的安装边界内，不会因为护板过宽导致无法适配现有吊钩的挂接间距，顶部挂孔的内径尺寸兼容不同规格的卸扣连接，不需要额外加工转接件就能直接接入现有起重作业的索具系统。滑轮的直径与额定起重量做了匹配设计，绳槽的深度足够容纳钢索的嵌入量，即使起吊过程中钢索出现小角度的偏摆，也不会出现脱槽的风险，两侧护板的边缘做了倒角处理，避免安装或搬运过程中尖锐边角划伤操作人员或钢索表面。从实际使用的角度出发，这套滑车的结构拆分逻辑清晰，所有连接销轴都做了轴向定位的结构设计，

　　现场维护时只需要拆除销轴端部的定位件就能快速更换滑轮或衬套，不需要整体拆解整个框架，能大幅降低现场维护的时间成本。在受力传递路径上，起吊载荷通过钢索传递到滑轮，再通过中心销轴将载荷分散到两侧护板，最终通过顶部挂孔传递到上部吊具，整个传力路径没有结构突变的位置，所有受力拐角处都做了圆角过渡，避免应力集中导致的结构疲劳损坏。针对户外作业的场景，护板的外表面没有设计容易积尘积水的凹槽结构，雨水或粉尘能自然滑落，不会在结构缝隙中积存导致锈蚀，转动部位的间隙设计也考虑了粉尘环境下的使用需求，预留了足够的排尘空间，即使有少量粉尘进入转动配合面，也能随着滑轮转动被带出，不会出现磨粒磨损导致的转动卡滞。这套滑车的安装边界尺寸经过反复校核，

　　水平方向的最大轮廓不会超出常规起重作业的吊点安全间距，竖直方向的高度尺寸也适配现有吊钩的起升高度余量，不会因为滑车自身高度过大导致有效起升高度被过多占用。在细节设计上，滑轮绳槽的表面粗糙度要求控制在合理范围，既不会因为过于粗糙加速钢索的磨损，也不会因为过于光滑导致钢索与滑轮之间摩擦力不足出现打滑，中心销轴的硬度匹配衬套的耐磨性能，两者的配合间隙控制在合理公差范围内，既能保证转动灵活，也不会出现径向窜动导致的钢索偏磨。
