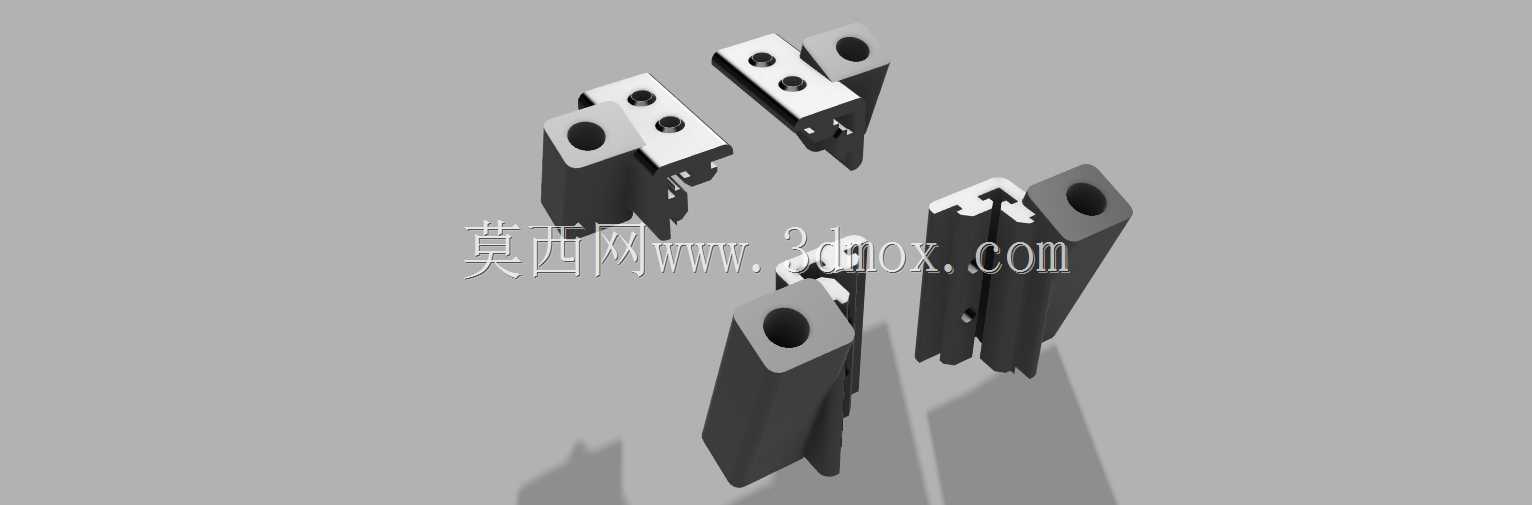

Ender3打印机Z轴加强支撑座结构

　　这套结构面向桌面级FDM熔融沉积成型设备的Z向运动段改造场景，针对入门级机型原厂Z轴安装位刚性不足的常见痛点开发。原厂框架多采用薄壁铝型材拼接，Z轴丝杆与光杆的上端仅靠简易塑料件限位，长时间高速打印、大尺寸模型逐层堆积或者设备频繁搬运移位后，安装位容易出现旷量，直接表现为Z层纹错位、X轴横梁升降卡顿、首层贴合度反复漂移，严重时还会引发丝杆偏心磨损。

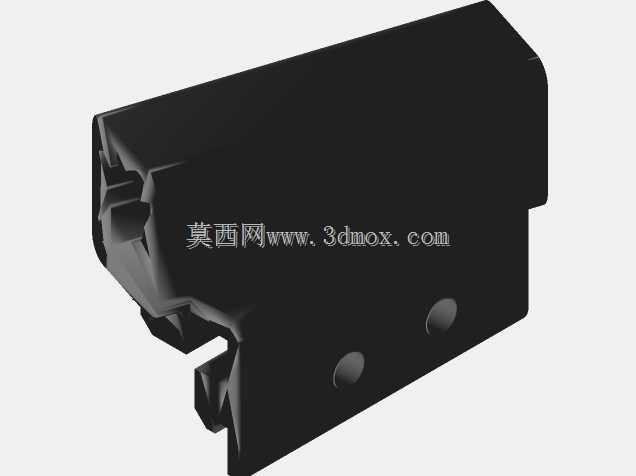

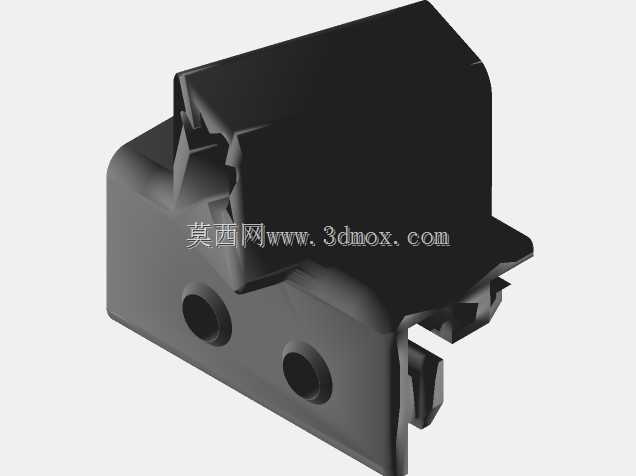

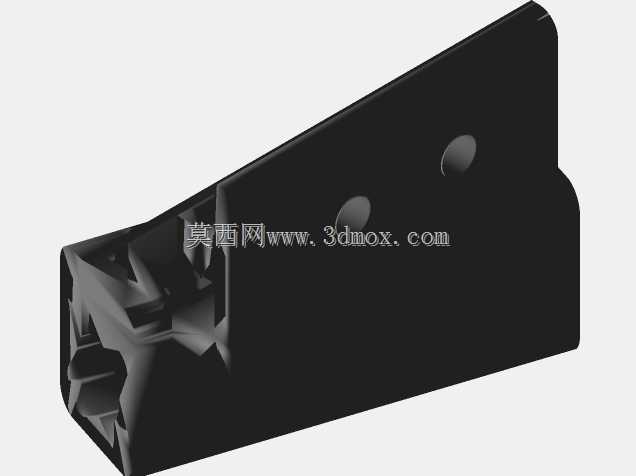

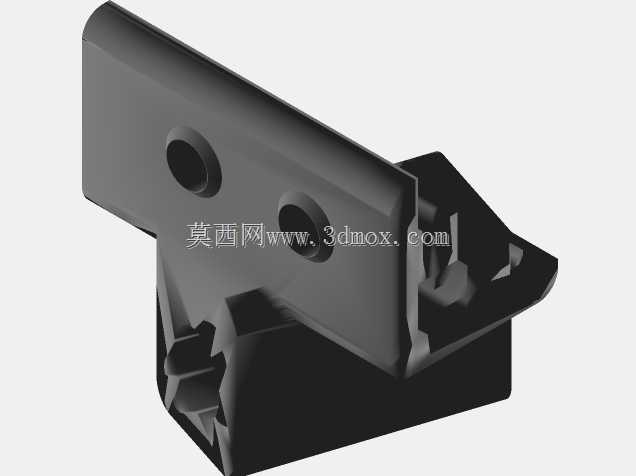

　　设计时首先校核了原机框架的安装孔位边界，支架本体的贴合面完全匹配2020标准铝型材的槽宽与端面轮廓，不需要对原厂机架做钻孔、切割之类的破坏性改动，替换原有塑料固定件即可完成装配。孔位尺寸经过适配，可兼容M4规格的sonic系列插入式锁紧件，锁紧后支架与型材槽道形成面接触，相比原厂自攻螺丝固定的点接触方式，抗扭转刚度提升明显，Z轴运行时的微振动会被刚性连接直接传递到整机框架耗散，不会在安装位形成共振放大。

　　除了主支撑座之外，结构中还配套建模了M10螺纹螺杆作为辅助撑杆，撑杆两端分别对接Z轴安装座与X轴横梁的对应点位，形成三角形稳定支撑结构，进一步约束Z轴升降过程中横梁的前后摆动余量。初版结构装配时配合间隙控制得偏紧，实际装机如果直接硬压入位很容易出现塑料件卡滞、甚至撑裂型材槽口的问题，因此现场装配时可以使用热风枪对支架安装位做均匀低温预热，或者借助塑料锤轻敲导向面，让零件顺着装配倒角平稳就位，避免硬装配带来的内应力。

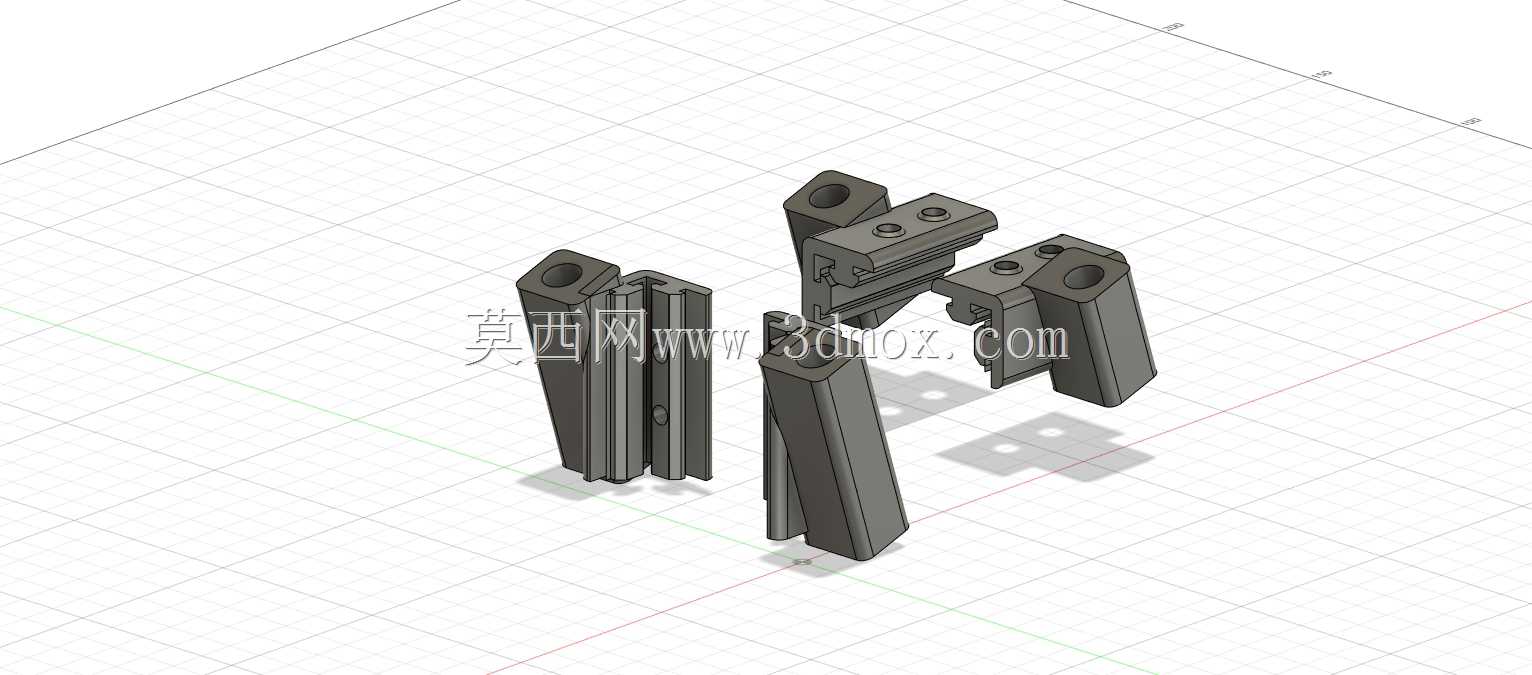

　　后续迭代的改进版底座优化了安装导向倒角，把原直角对接的边缘改成了15度导入斜角，同时微调了锁紧孔的同轴度，即使是新手用户装机也能快速对位，不会出现孔位错位、螺丝斜锁的问题。底座的接触面还增加了浅防滑纹理，锁紧紧固件后零件不会随Z轴往复运动出现缓慢滑移，长期运行也能保持定位精度。

　　从整机布局边界来看，这套支架安装在设备Z轴的顶端区域，外轮廓完全避让了X轴皮带的运动行程、料丝输送路径以及打印头的最高升降点位，不会和任何运动部件发生干涉。支撑座的壁厚按照桌面设备常用的PLA、PETG打印成型工艺做了优化，既保证了足够的结构强度，也不会因为壁厚过大导致打印冷却收缩变形，打印完成后仅需简单去除支撑即可直接装机使用。

　　在实际调试场景中，更换这套加强支架后，首先可以重新做Z轴丝杆的同轴度校准，丝杆全程升降的阻力均匀性会明显改善，不会再出现某一段卡顿、某一段松旷的问题。打印大尺寸 tall 模型时，Z轴的层定位一致性提升，侧面的层纹水波纹会显著减轻，同时设备长期运行后不需要频繁反复调整Z轴限位螺丝，维护周期大幅延长。对于经常拆装搬运设备、或者改装了高速打印套件的用户来说，这套刚性支撑结构可以有效抵消高速运动带来的冲击载荷，避免机架连接位过早出现疲劳松脱。
