Ender3V2主板散热导风风道结构

　　该结构面向桌面级FDM熔融沉积成型设备的主控板散热改造场景，针对Ender 3 V2机型原厂散热布局中，轴流风扇出风直吹范围有限、主板功率元件热量易在封闭机箱内淤积的痛点开发，属于3D打印自制功能性辅件，无需开模即可通过FDM设备直接加工成型，适配桌面创客、小型3D打印工作站的设备运维改造需求。

　　从实际设备运行逻辑来看，桌面FDM打印机长时间连续作业时，主板上的步进电机驱动模块、电源MOS管、主控芯片会持续产生热量，若机箱内部空气流通路径不畅，热量堆积会触发驱动过温保护、打印中断，长期高温还会加速板载电容、接线端子老化。这款导风管道的核心作用，是在风扇出风口与主板散热区域之间搭建封闭的气流导向通道，将设备外壳外部的低温冷空气定向输送至主板发热元件表面，避免风扇出风在机箱内部无序扩散，大幅提升冷却气流的利用效率，让发热元件工作温度维持在合理区间。

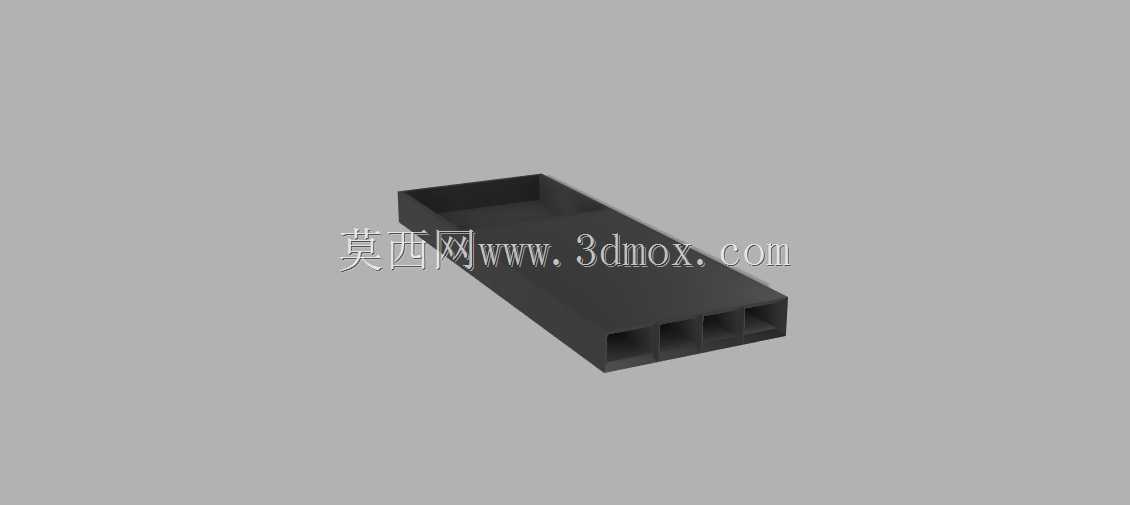

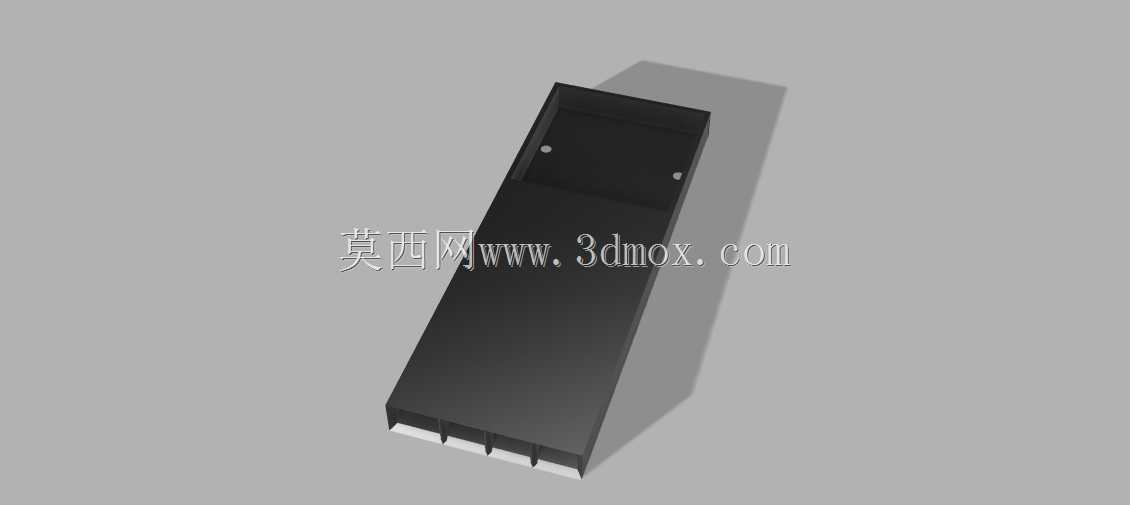

　　结构设计上采用一体化直槽式风道主体，整体为等截面矩形长腔体，进风端为敞口对接结构，可直接匹配原厂机箱风扇的安装位轮廓，出风端设置四道平行分隔肋，将总风道分隔为四个独立分流小口，对应主板上步进驱动、功率管等不同发热元件的排布位置，让气流可以均匀覆盖多个发热点，避免单区域风量过剩、其余区域冷却不足的问题。风道腔体内部做顺滑过渡处理，无突兀直角挡边，尽可能降低风阻，减少风扇风压损耗，保证出风端各分流口都有足够的冷却风速。

　　建模阶段充分考虑FDM熔融沉积工艺的成型特性：风道整体壁厚均匀控制在1.8-2.5mm区间，既保证打印完成后结构有足够刚性，安装后不会因风扇运行震动产生形变、异响，也不会因壁厚过大导致打印耗时过长、耗材浪费。风道所有外露棱边均做R0.5以上的圆角处理，避免打印过程中出现应力翘曲，同时去除锐边，安装调试时不会划伤线材或操作人员手部。由于风道为半封闭长腔体结构，打印时腔体内部的悬空分隔肋需要支撑结构承托，设计时预留了支撑剥离余量，推荐采用水溶性PVA支撑材料进行打印，打印完成后只需将工件浸入温水即可让支撑完全溶解，无需手工抠除内部支撑，不会在风道内壁残留支撑毛刺，保证内壁光滑、风阻稳定；若使用普通PLA/PETG耗材搭配易剥离支撑，也可在建模时微调悬空角度，将内部肋板的悬空角度控制在45度以上，减少支撑用量，后期手动修整即可正常使用。

　　安装边界方面，风道轴向长度可根据实际机箱内部风扇到主板的间距进行裁切微调，原始设计长度适配Ender 3 V2原厂机箱的内部安装空间，进风端外轮廓尺寸与标准40mm/60mm轴流风扇的安装位匹配，安装时可通过双面胶、扎带或额外设计的卡扣位固定在风扇与主板之间，不需要对原厂机箱、主板进行钻孔破坏性改造，拆装维护方便。出风端四个分流口的朝向正对主板发热元件的散热片位置，气流送出后可直接穿过散热片鳍片间隙，带走热量后从机箱预留缝隙排出，形成完整的外部进风、内部换热、热风排出的散热循环。

　　建模过程中所有配合面均预留0.2-0.3mm的装配间隙，适配FDM打印常见的尺寸膨胀误差，保证打印完成后可以顺利与风扇端面贴合，不会出现装配干涉。风道整体无复杂装配零件，一次打印即可成型，不需要额外组装密封件，通道本身的封闭结构即可避免气流泄漏，保证冷却风压全部导向目标散热区域。针对不同用户的机箱改装布局，还可以在基础风道模型上调整进出风口的位置、分流口的数量与朝向，适配不同主板版本的元件排布，拓展适配同系列其他桌面FDM机型的散热改造需求。
